ATTINY85-20U IC MCU 8BIT 8KB FLASH 8DIP ATMEL

ATTINY85-20U je vysoce výkonný 8bitový mikrokontrolér, který se vyznačuje malými rozměry a širokým spektrem funkcí, což z něj činí ideální volbu pro různé aplikace v oblasti elektroniky a automatizace. Tento mikrokontrolér je součástí renomované rodiny AVR® od společnosti Atmel, známé pro svou efektivitu a výkon.

Specifikace a výkon

ATTINY85-20U je vybaven pokročilou architekturou RISC, která umožňuje provádět většinu instrukcí během jednoho taktovacího cyklu. S 120 výkonnými instrukcemi a 32 x 8 pracovními registry pro všeobecné účely, nabízí tento mikrokontrolér vysokou flexibilitu při programování a implementaci různých projektů.

Paměť a úložné možnosti

• Programovatelná paměť Flash: 2/4/8K bajtů s výdrží 10 000 cyklů zápisu/vymazání.
• Interní paměť EEPROM: 128/256/512 bytů s výdrží 100 000 cyklů zápisu/vymazání.
• Interní paměť SRAM: 128/256/512 bytů pro dočasné uložení dat.

Periferní funkce

ATTINY85-20U je vybaven množstvím periferních funkcí, které jej činí velmi univerzálním pro různé aplikace:

• 8bitový časovač/počítač: S předskalátorem a dvěma kanály PWM pro řízení výkonu.
• 10bitový ADC: 4 jednosměrné kanály a 2 páry diferenciálních kanálů s programovatelným zesílením, ideální pro měření teploty a analogových signálů.
• Programovatelný generátor mrtvého času: Umožňuje přesné časování událostí.
• Analogový komparátor: Na čipu pro snadné porovnávání analogových signálů.

Jednoduché programování a ladění

Pro usnadnění vývoje a ladění nabízí ATTINY85-20U systém ladění na čipu debugWIRE, což umožňuje programátorům efektivně sledovat a optimalizovat jejich aplikace. Programování v systému prostřednictvím portu SPI zajišťuje rychlé a snadné nahrávání programů.

Úspora energie a provozní vlastnosti

Jednou z nejvýznamnějších vlastností ATTINY85-20U je jeho nízká spotřeba energie. V aktivním režimu při 1 MHz a 1,8V spotřebovává pouze 300 µA, což z něj činí ideální volbu pro bateriově napájené aplikace. V režimu vypínání je spotřeba ještě nižší, pouhých 0,1 µA při 1,8V, což prodlužuje životnost baterií a zvyšuje efektivitu zařízení.

Fyzikální charakteristiky

ATTINY85-20U je dostupný v několika obalech, což zajišťuje flexibilitu při integraci do různých projektů. Mezi dostupné varianty patří:

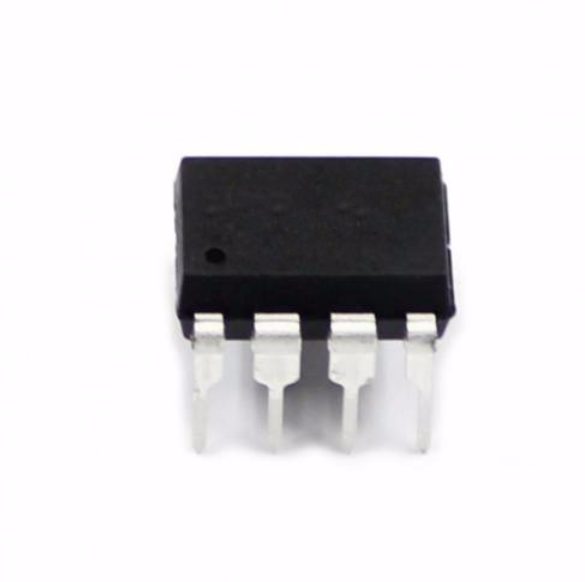

• 8-pinový PDIP
• 8-pinový SOIC
• 20-pinový QFN/MLF
• 8-pinový TSSOP (pouze ATtiny45/V)

Provozní napětí a rychlostní stupeň

ATTINY85-20U funguje při různých napětích, což z něj činí adaptabilní prvek pro široké spektrum aplikací:

• 1,8 – 5,5 V pro ATtiny25V/45V/85V
• 2,7 – 5,5 V pro ATtiny25/45/85

Rychlostní stupeň také závisí na napětí, přičemž při 1,8 – 5,5 V může dosáhnout až 10 MHz, a při 4,5 – 5,5 V až 20 MHz, což zajišťuje vysokou rychlost zpracování dat.

Závěr

ATTINY85-20U IC MCU 8BIT 8KB FLASH 8DIP ATMEL představuje ideální řešení pro projekty, které vyžadují kombinaci výkonu, flexibility a úspory energie. S jeho pokročilými funkcemi a širokým spektrem možností použití je ATTINY85-20U skvělou volbou pro profesionální inženýry i hobbyisty, kteří chtějí realizovat inovativní a efektivní elektronická řešení.
