Popis

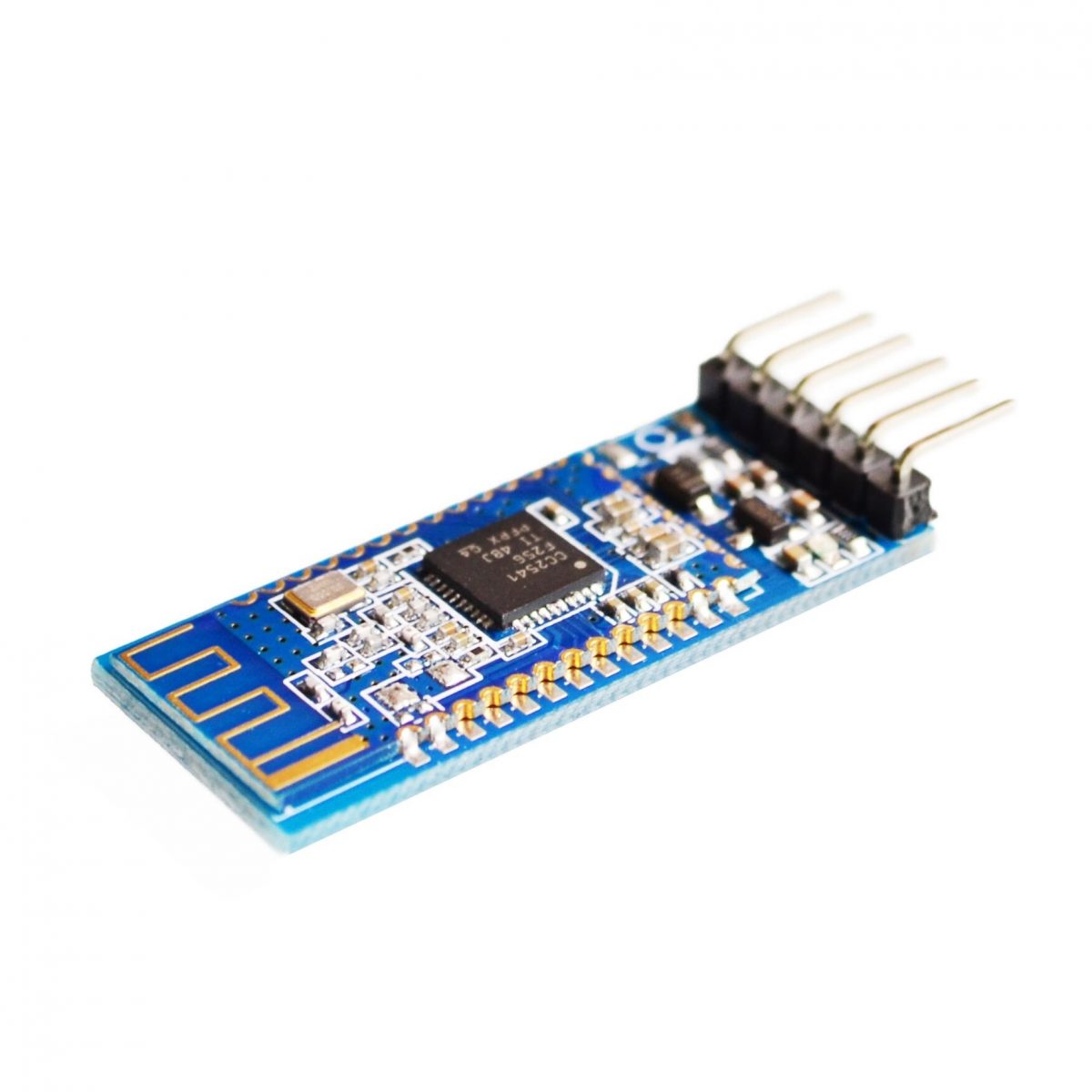

Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541

Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541 je inovativní zařízení navržené pro bezdrátovou komunikaci prostřednictvím technologie Bluetooth Low Energy (BLE). Tento modul je ideálním řešením pro aplikace, které vyžadují efektivní a spolehlivou výměnu dat, a to jak pro hobby projekty, tak pro profesionální využití. Díky svým funkcím a vlastnostem se modul AT-09 stává cenným nástrojem pro vývojáře a inženýry, kteří chtějí integrovat Bluetooth komunikaci do svých projektů.

Klíčové vlastnosti produktu

• Bluetooth verze: V4.0, BLE – zajišťuje nízkou spotřebu energie a dlouhou životnost baterie.
• Integrovaná anténa: Modul je vybaven meandrem navrženou anténou na DPS, která zajišťuje optimální přenos signálu.
• Dosah: Až 60 metrů – ideální pro aplikace, kde je požadována flexibilita a široký dosah bezdrátového signálu.
• Napájení: Modul pracuje s napájecím napětím v rozmezí 3,3 – 6 V, což jej činí kompatibilním s různými obvody a zařízeními.
• Ultra-low spotřeba: V pohotovostním režimu spotřebovává pouze 90uA – 400uA, což je ideální pro zařízení napájená z baterií.
• Kompatibilita s mikrokontroléry: Modul je navržen pro snadné propojení s mikrokontroléry, což usnadňuje integraci do různých projektů.
• Rozměry: 43 x 16 x 7 mm – kompaktní velikost modulu umožňuje snadnou integraci do stísněných prostor.
• Hmotnost: 4 gramů – lehký design usnadňuje přenositelnost a montáž modulu.

Technické specifikace

Bluetooth modul AT-09 BLE CC2540/CC2541 je vybaven čtyřmi kolíkovými kontakty (RxD, TxD, GND a VCC), které umožňují snadné připojení k dalším zařízením. Vstupní napětí vyšší než 7 V může modul poškodit, proto je důležité dodržovat specifikované napěťové limity. Úroveň vstupního i výstupního signálu je 3,2 V, což znamená, že při spolupráci s mikrokontrolérem napájeným napětím 5V je nutné přizpůsobit úrovně signálů.

Flexibilita v komunikaci

Modul AT-09 umožňuje komunikaci po jediném vodiči díky možnosti brát výstupní signál jak z vývodu TxD, tak z vývodu RxD. Tato vlastnost zjednodušuje zapojení a snižuje množství potřebných vodičů, což je výhodné zejména v aplikacích, kde je prostor omezený.

Použití a aplikace

Bluetooth modul AT-09 je ideální pro široké spektrum aplikací, včetně:

• Bezdrátové ovládání zařízení a senzorů.
• Smart home a IoT projekty, kde je potřeba vzdáleného monitorování a ovládání.
• Vývoj mobilních aplikací pro Android, které komunikují s hardwarem, např. pomocí platformy Evothings.
• Prototypování a experimentování s bezdrátovými technologiemi.

Závěr

Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541 představuje výkonné a efektivní řešení pro bezdrátovou komunikaci. Díky svým kompaktním rozměrům, nízké spotřebě energie a široké kompatibilitě je ideální volbou pro vývojáře, kteří hledají spolehlivý modul pro integraci Bluetooth technologie do svých projektů. Ať už se jedná o hobby projekty nebo profesionální aplikace, modul AT-09 poskytuje potřebnou flexibilitu a výkon pro úspěšné dokončení každého projektu.

Balíček obsahuje jeden Bluetooth modul 4.0, který je připraven k okamžitému použití a integraci do vašich projektů. S Bluetooth 4.0 modulem AT-09 BLE CC2540/CC2541 se otevřou nové možnosti bezdrátové komunikace.
