Popis

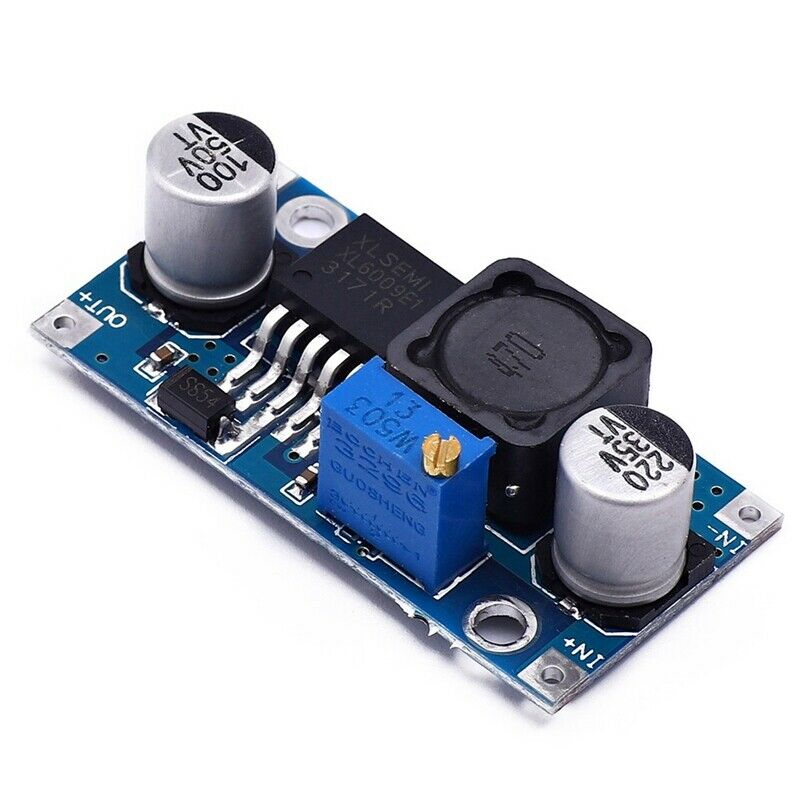

Boost step up modul solárního napájení – Nastavitelný DC-DC XL6009

Boost step up modul solárního napájení XL6009 je vysoce efektivní a spolehlivé zařízení určené pro široké spektrum aplikací, včetně solární fotovoltaiky a větrné energie. Díky svému pokročilému designu a schopnosti pracovat při nestabilním napětí, je tento modul ideálním řešením pro všechny, kdo hledají efektivní způsob, jak zvýšit napětí z nízkonapěťových zdrojů.

Technické parametry

Modul XL6009 nabízí široký vstupní rozsah od 4,5 do 32V DC, což z něj činí univerzální komponent pro různé aplikace. Jeho výstupní rozsah se pohybuje od 5V do 38V DC, což umožňuje přizpůsobení potřebám různých zařízení a systémů. S maximálním vstupním proudem 3A a nízkým odběrem bez zátěže (18 mA při 5V vstupu a 8V výstupu) je modul nejen výkonný, ale také energeticky efektivní.

Účinnost a spínací frekvence

Účinnost konverze modulu je nižší než 94 %, což zajišťuje minimální ztráty energie při převodu napětí. Spínací frekvence 400KHz přispívá k stabilnímu a účinnému provozu, což je klíčové pro aplikace vyžadující spolehlivý výkon.

Výstupní parametry a regulace

Modul XL6009 se vyznačuje výstupním zvlněním 50mV, přičemž je důležité poznamenat, že čím vyšší je napětí, tím větší může být zvlnění. Regulace zatížení a napětí je nastavena na ± 0,5 %, což zajišťuje stabilní výkon i při změnách zatížení.

Provozní teplota

Díky širokému teplotnímu rozsahu od -40 °C do +85 °C je modul vhodný pro použití v extrémních podmínkách, což ho činí ideálním pro venkovní aplikace. Tato vlastnost zajišťuje, že modul bude fungovat spolehlivě i v náročných prostředích.

Nastavení výstupního napětí

Pro optimální výkon je důležité správně nastavit výstupní napětí. Uživatelé by měli mít na paměti, že trimry mohou být z výroby nastaveny mimo doporučenou oblast. V případě, že regulace výstupního napětí nefunguje podle očekávání, doporučuje se otočit trimrem 25x na jednu stranu a poté 50x na druhou stranu pro dosažení správného nastavení.

Obsah balení

• 1 x Boost step up modul solárního napájení XL6009

Unikátní vlastnosti a výhody

• Široký vstupní a výstupní rozsah: Umožňuje přizpůsobení pro různé aplikace a zařízení.
• Vysoká účinnost: Minimalizuje ztráty energie, což přispívá k celkové efektivitě systému.
• Odolnost vůči extrémním teplotám: Zajišťuje spolehlivý provoz i v náročných podmínkách.
• Jednoduché nastavení: Umožňuje uživatelům snadno přizpůsobit výstupní napětí jejich potřebám.

Boost step up modul solárního napájení XL6009 je ideálním řešením pro ty, kteří hledají spolehlivý a efektivní způsob, jak zvýšit napětí v různých aplikacích. Díky svým technickým parametrům a širokým možnostem použití se stává nezbytným nástrojem pro každého, kdo se zabývá solárními a větrnými energetickými systémy. S tímto modulem je možné dosáhnout optimálního výkonu a efektivity, což přispívá k úspěchu každého projektu.
