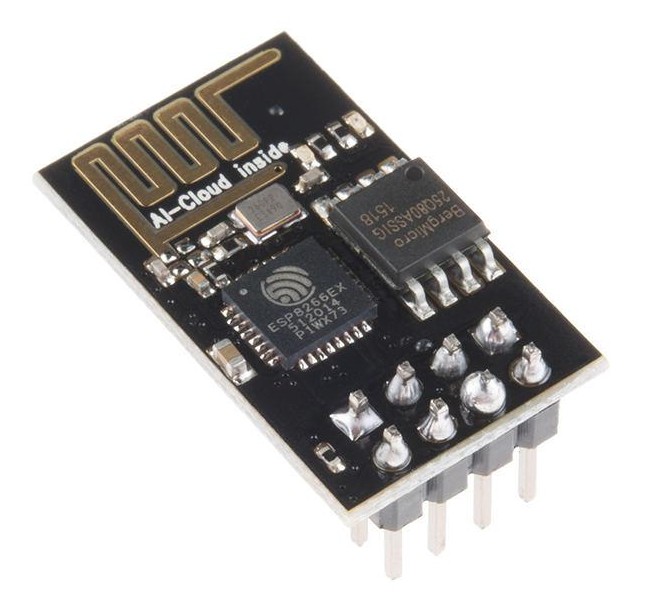

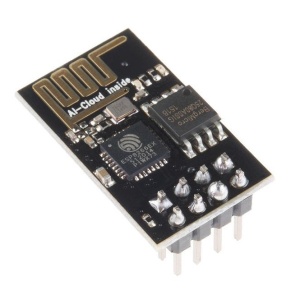

ESP8266 ESP-01 WIFI TCP/IP

Q: Jaké jsou hlavní vlastnosti čipu ESP8266?

Čip ESP8266 nabízí kompletní Wi-Fi síťové řešení, které zahrnuje integrovaný mikrokontrolér, 2 IO porty a UART (RXD, TXD). Je vybaven integrovanou anténou, RF přepínačem, balunem a dalšími komponenty pro správu napájení. Podporuje různé síťové protokoly jako 802.11 b/g/n a má integrovaný TCP/IP stack. Dále disponuje funkcemi jako QOS management, I2S rozhraní a šifrování pro zabezpečení dat. Jeho malé rozměry a nízká spotřeba energie ho činí ideálním pro IoT aplikace.

Q: Jaké napájení je potřeba pro modul ESP8266?

Modul ESP8266 vyžaduje napájení 3,3V pro VCC a logiku. Není tolerantní na 5V, což znamená, že připojení RX nebo TX na 5V Arduino může modul zničit. Je nutné použít převodník logické úrovně nebo Arduino, které pracuje na 3,3V. Dále je důležité zajistit, aby napájení poskytovalo alespoň 300mA, protože ve špičkách může být příkon vysoký. Napájení 3,3V z Arduino Uno není dostatečné pro tento modul.

Q: Jak lze využít ESP8266 pro měření teploty?

ESP8266 lze snadno připojit k digitálním teploměrům nebo vlhkoměrům. Po připojení je možné nastavit Wi-Fi jako DHCP klienta a zobrazit naměřené hodnoty na mobilních zařízeních, počítačích nebo kdekoliv na internetu. Tímto způsobem lze vytvořit bezdrátový teploměr, jehož výroba může stát pod 200 Kč. Tento modul umožňuje snadnou integraci s různými senzory a aplikacemi pro sledování teploty a vlhkosti.

Q: Jaké jsou rozdíly mezi verzemi ESP8266 s černým a modrým plošným spojem?

Hlavním rozdílem mezi verzemi ESP8266 s černým a modrým plošným spojem je kapacita paměti FLASH. Černá verze má 1024KB FLASH, zatímco modrá verze měla pouze 512KB FLASH. Tato změna umožňuje větší úložný prostor pro aplikace a programy, což je výhodné pro složitější projekty. Obě verze mají stejné základní funkce a specifikace, ale černá verze poskytuje lepší možnosti pro vývoj a implementaci.

Q: Jaké rozhraní a protokoly modul ESP8266 podporuje?

Modul ESP8266 podporuje různé rozhraní a protokoly, včetně SDIO 1.1/2.0, SPI a UART. Dále podporuje síťové protokoly jako 802.11 b/g/n a Wi-Fi Direct (P2P). Je vybaven integrovaným TCP/IP stackem a umožňuje připojení v režimech AP, STA a AP + STA. Modul také zahrnuje funkce jako STBC, MIMO a agregaci A-MPDU & A-MSDU, což zajišťuje efektivní přenos dat a správu sítě.

67 Kč

Hosík doporučuje

97/100

Nízká spotřeba
Kompaktní design
Snadná integrace

ESP8266 ESP-01 je kompaktní modul s integrovaným Wi-Fi a mikrokontrolérem, vhodný pro IoT projekty. Nabízí dobré možnosti připojení a nízkou spotřebu v pohotovostním režimu.

SKU: 1420990568 Kategorie: Arduino/ESP Štítky: esp8266, wifi

Popis

Použitý čip ESP8266 je vysoce integrovaný čip určený pro potřeby nového propojení se světem.

Nabízí kompletní a ucelené Wi-Fi síťové řešení, což umožňuje buď hostit aplikaci nebo využívat všechny síťové funkce z jiné bezdrátové implementace.

V použitém čipu ESP8266 je integrovaný mikrokontrolér, který můžete i nemusíte využít. Pokud ho použijete, nemusíte vůbec arduino připojovat. Tato deska má 2 IO porty a UART (RXD TXD).

Výzva je tady! Připojte k tomuto boardu digitální teploměr nebo vlhkoměr, nastavte WIFI jako DHCP client a zobrazte si teplotu na mobilu, na počítači anebo kdekoliv na internetu!

Bezdrátový WIFI teploměr se dá vyrobit pod 200Kč, www.dratek.cz dodává verzi ESP8266-01 s černým plošným spojem, která má 1024KB FLASH.

Původní verze s modrým plošným spojem měla pouze 512KB FLASH.

Specifikace a vlastnosti:
SDIO 2.0, SPI, UART
32-pin QFN pouzdro
Extrémně malé rozměry DPS
Na DPS je integrovaná anténa
Integrovaný RF přepínač, balun, 24dBm PA, DCXO, a PMU
Integrovaný RISC procesor, on-chip paměť a externí paměťové rozhraní
Modul obsahuje program pro komunikaci přes sériovou linku pomocí jednoduchých AT příkazů.
QOS management
I2S rozhraní
Integrované šifrování a zabezpečení WEP, TKIP, AES, a WAPI
Podporuje APSD pro VoIP aplikace
Žádné externí komponenty RF
Síť:
802.11 b / g / n
Wi-Fi Direct (P2P), soft-AP
Integrovaný TCP / IP stack
Integrovaný TR switch, balun, LNA
Integrované PLLs, regulátory, DCXO a jednotky pro správu napájení
+ 19.5dBm výstupní výkon v režimu 802.11b
Integrovaný 32-bit CPU může být použit jako procesor aplikace
SDIO 1.1 / 2.0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
A-MPDU & A-MSDU agregace a 0.4ms ochranný interval
Spotřeba v pohotovostním režimu <1.0mW (DTIM3)
Podpora 3 režimů: AP, STA, AP + STA
Více informací (v angličtině):
Návod 1
Návod 2
Návod 3
Návod 4
Upozornění:
Tento modul vyžaduje napájení 3,3V pro VCC a 3,3V logiku. Není 5V tolerant.
Připojením RX nebo TX na 5V Arduino se tento modul zničí! Musíte použít převodník logické úrovně, nebo Arduino na 3,3V.
Jedná se o výkonnou verzi WIFI s dobrou propustností prostředím. Ve špičkách může být příkon poměrně vysoký. Potřebuje alespoň 300mA. Napájení 3,3 V na Arduino Uno není dostatečné pro napájení tohoto modulu. Musíte zajistit samostatné.
Balíček obsahuje ESP8266 ESP-01 WIFI TCP/IP.
