Popis

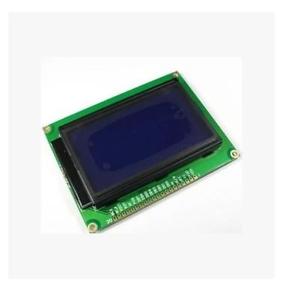

12864 LCD Modul 128 x 64 bodů grafický s modrým podsvícením, vhodný pro kopírky, faxy, laserové tiskárny, průmyslová zkušební zařízení, apod.

Specifikace:
Napájení: 5V
Podsvícení: modré
Pohledová plocha: 7 x 4,4 cm
Velikost pixelů: 0,48 x 0,48 mm
Rozteč pixelů: 0,52 x 0,52 mm
Typ LCD: STN (modrá)
Provozní teplota: -20 až 70°C
Skladovací teplota: -30 až 80°C
Definice rozhraní paralelního režimu:
PIN
OSTROST
ÚROVEŇ
SPECIFIKACE
1
VSS
0V
Napájení – Záporné
2
VDD
+5V
Napájení – Kladné
3
V0
–
Kontrola kontrastu
4
RS
H/L
RS = H: zobrazí data; RS = L: řídí instrukci
5
R/W
H/L
R/W+H,E=H: data byla načtena DB7-DB0
R/w=L,E=H=L: data DB7-DB0 byla zapsána do IR nebo DR
6
E
H/L
Povolit PIN
7-14
DB0-DB7
H/L
Datová linka
15
PSB
H/L
PSB = H: paralelní režim, PSB = L: sériový režim
16
NC
–
Neobsazený PIN
17
/RESET
H/L
Při nízké úrovní resetuje terminál
18
VOULT
–
Modul řídí výstupní napětí
19
A
+5V
Výkon podsvícení – Kladný
20
K
0V
Výkon podsvícení – Záporný
Definice rozhraní sériového modulu:
PIN
OSTROST
ÚROVEŇ
SPECIFIKACE
1
VSS
0V
Napájení – záporné
2
VDD
+5V
Napájení – kladné
3
V0
–
Kontrola kontrastu
4
CS
H/L
Terminál pro výběr čipu, platná vysoká úroveň
5
SID
H/L
Terminál pro vstup sériových dat
6
CLK
H/L
Sériové synchronní hodiny
15
PSB
H/L
PSB = H: paralelní režim; PSB = L: sériový režim
17
/RESET
H/L
Při nízké úrovni resetuje terminál
19
A
+5V
Výkon podsvícení – kladný
20
K
0V
Výkon podsvícení – záporný
