Popis

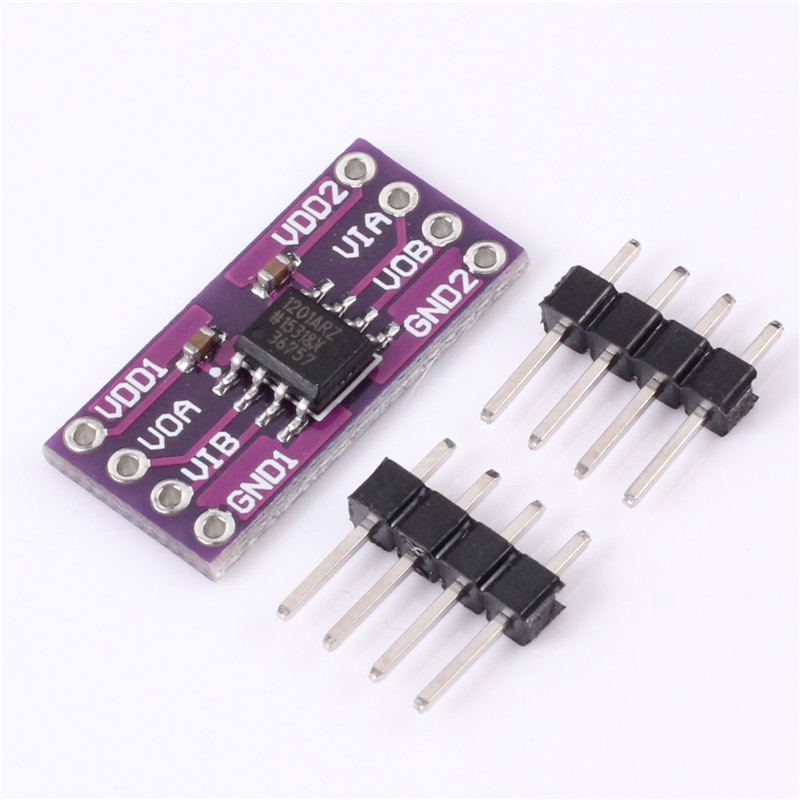

Tento modul lze použít pro oddělení signálu jako náhradu za optoizolátor.
Integrovaný obvod ADUM1201 funguje díky technologii iCoupler firmy Analog Devices, kombinuje vysokorychlostní CMOS a monolitický transformátor pro dosažení lepších charakteristik, než běžné optoizolátory.
Modul poskytuje dva na sobě nezávislé kanály.
Specifikace
Pracovní napětí: 2,7V – 5,5V
Integrovaný obvod: ADUM1201 (pouzdro SOIC-8)
Obousměrná komunikace: ano
Spotřeba:
Magnetické izolátory s technologií iCoupler spotřebovávají 6-10 krát méně energie než optoizolátory.
Operace při 5V
Maximálně 1.1 mA na kanál při datovém toku pod 2 Mb/s
Maximálně 3.7 mA na kanál při datovém toku 10 Mb/s
Maximálně 8.2 mA na kanál při datovém toku 25 Mb/s
Operace při 3V
Maximálně 0.8 mA na kanál při datovém toku pod 2 Mb/s
Maximálně 2.2 mA na kanál při datovém toku 10 Mb/s
Maximálně 4.8 mA na kanál při datovém toku 25 Mb/s
Balíček obsahuje jeden indukční oddělovač.
