Popis

Enkodéry jsou zdrojem informací o poloze, počtu otáček a úhlu, rozlišení je definováno počtem pulzů na otáčku.
Ty enkodér předá do řídicího systému pro každou otáčku, počítáním těchto impulzů může řídicí systém zjistit aktuální pozici.
Specifikace:
Počet pulzů za otáčku: 600
Napájení: DC 5 – 24V
Hřídel: 6 x 13 mm
Velikost: 38 x 35,5 mm
Výstup: AB dvoufázový
Maximální mechanická rychlost: 5000 R/min
Frekvence: 0 – 20KHz
Délka kabelu: 1,5 metru
Spojení:
Zelená = A
Bílá = B
Červená = napájení Vcc
Černá = V0

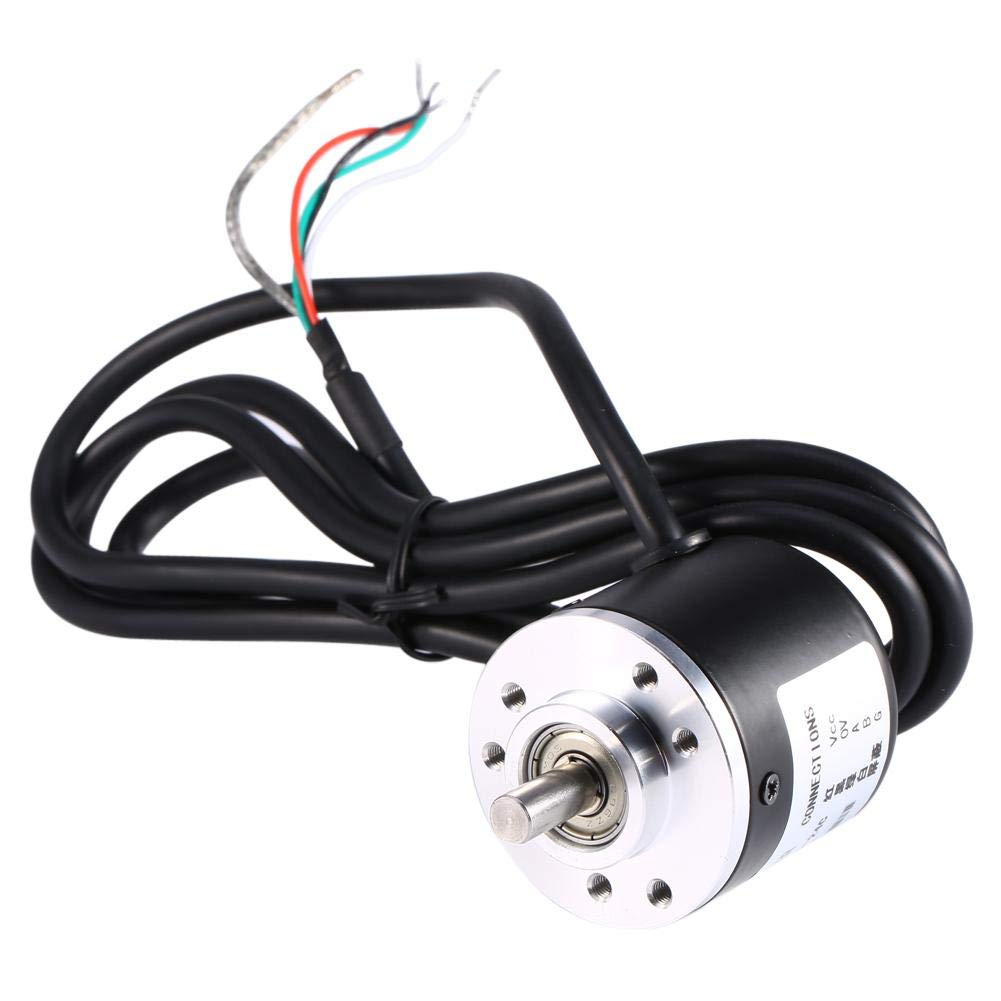

Balíček obsahuje jeden inkrementální enkodér 600 P/R.
