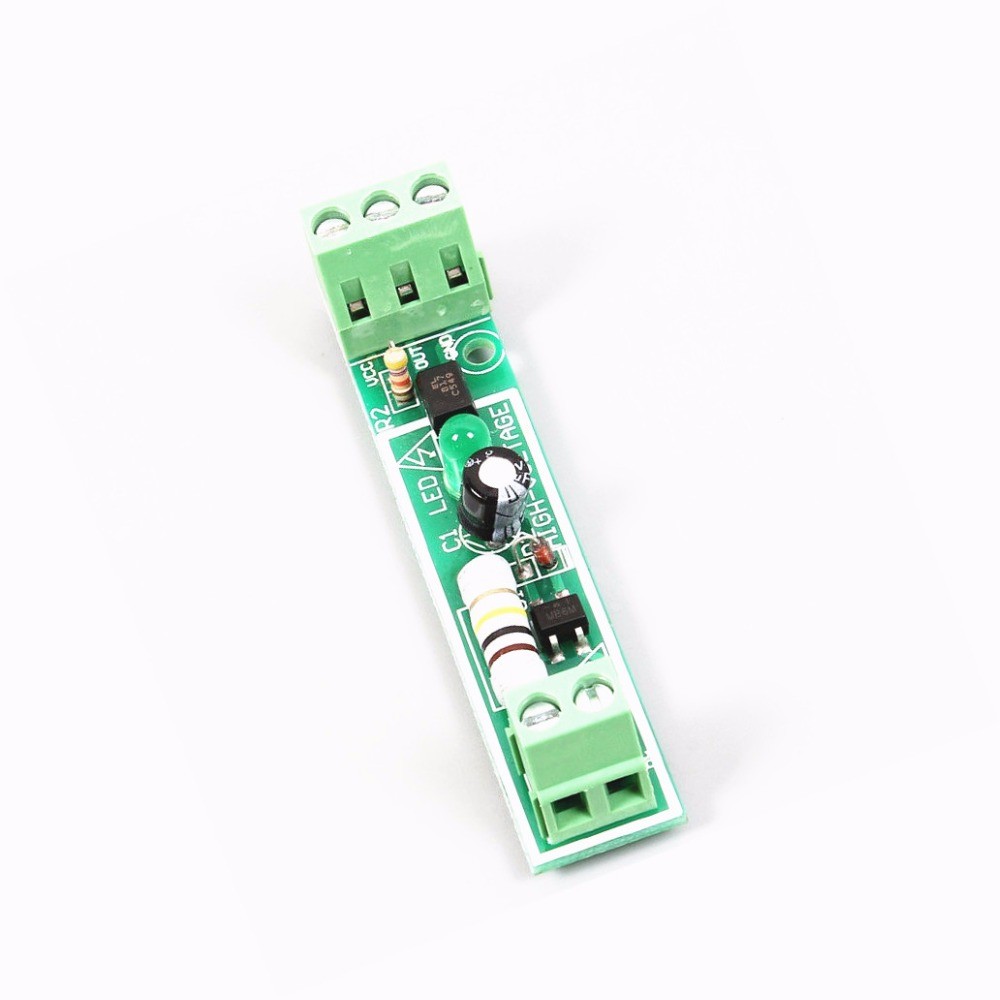

Popis

Izolační modul optočlenu je speciální zařízení určené k monitorování a indikaci přítomnosti síťového napětí ve vstupních obvodech.
Vstupní část: Schopná přijímat vysoké napětí, typicky 230V AC, což je běžné napětí v domácích a průmyslových elektrických sítích.
Výstupní část: Výstup modulu je nízkonapěťový signál, který může být snadno zpracován dalšími komponenty řídicího systému, jako jsou PLC, mikrokontroléry, nebo další logické obvody. Výstup obvykle signalizuje, zda je vstupní napětí aktivní nebo ne. Výstup "low-side" u izolačního modulu optočlenu znamená, že výstupní signál modulu je zapojen tak, že spíná zemní nebo nízkopotenciální stranu zátěže. Toto je obvyklé u zařízení, která používají společnou zem pro všechny komponenty a chtějí minimalizovat rušení a zajistit jednodušší design obvodu.
Specifikace:
Rozměry: 73 x 15 mm
Provozní napětí: 3 ~ 24VDC
Adaptivní na úroveň: PLC 24V
Napětí vstupu: 230VAC
Napětí výstupu: 3 ~ 24VDC (v závislosti na provozním napětí)
Výstupní úroveň TTL lze detekovat pomocí mikrokontroléru.
Upozornění: zařízení je napájeno ze zdroje nízkého napětí (230V AC). Instalaci takového zařízení může provádět pouze odborník s příslušnou elektrotechnickou kvalifikací. Prodejce neručí za poškození vzniklé v důsledku neodborného zacházení, montáže nebo nekvalifikovaného zapojení.
Obsah balení:
1x Izolační modul optočlenu pro PLC 24VDC 230VAC 1L
