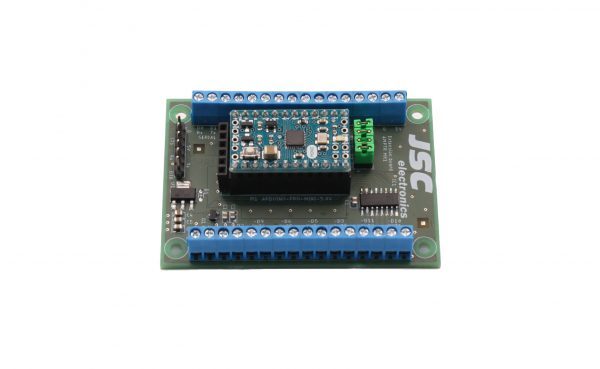

JSC Tranzistorový Shield pro klon Arduino Mini 5V

JSC Tranzistorový Shield je inovativní rozšíření navržené speciálně pro klon Arduino Mini Pro 5V, které poskytuje uživatelům širokou škálu možností pro napájení a ovládání různých zařízení. Tento shield je ideální volbou pro vývojáře, kteří hledají efektivní a spolehlivé řešení pro své projekty využívající Arduino platformu.

Hlavní vlastnosti produktu

• Napájení: Shield umožňuje napájení z externího zdroje v rozmezí 7 – 15 V DC, což poskytuje flexibilitu při výběru napájecího zdroje podle potřeb projektu.
• Výkonové výstupy: Obsahuje celkem 7 výkonových výstupů typu NPN, které jsou schopny spínat zátěž až do 500 mA na jeden kanál. To umožňuje uživatelům efektivně ovládat různé zařízení, jako jsou motory, relé nebo LED osvětlení.
• PWM výstupy: Z toho 6 výstupů podporuje PWM (Pulse Width Modulation), což umožňuje jemné řízení výkonu a intenzity připojených zařízení.
• Kompatibilita: Shield je částečně kompatibilní s originálním vývojovým kitem Arduino Mini, což usnadňuje integraci do stávajících projektů, i když má jinou konfiguraci pinů.

Technické specifikace

JSC Tranzistorový Shield se pyšní následujícími technickými parametry:

• Maximální spínané napětí výkonového výstupu: 15 V DC
• Maximální spínaný proud výkonového výstupu: 500 mA
• Maximální výstupní proud 5V výstupu: 500 mA
• Rozměry DPS: 50 x 71 mm
• Průměr montážních otvorů: 3 mm
• Rozteč montážních otvorů: kratší: 40 mm, delší: 63 mm

Bezpečnostní upozornění

Při používání JSC Tranzistorového Shieldu je důležité dodržovat určitá bezpečnostní opatření. Pokud jsou na shieldu nasazeny propojky (jumpery) na pinech D4, D7, D8 nebo D12, nesmí být tyto piny nakonfigurovány jako výstupy, aby se předešlo zkratu. Z výroby jsou piny konfigurovány jako vstupy a doporučuje se je před programováním odpojit.

Praktické využití

JSC Tranzistorový Shield je ideální pro různorodé aplikace, od domácích projektů po složitější automatizační systémy. Díky možnosti spínání zátěže a PWM řízení je perfektním nástrojem pro ovládání motorů, osvětlení, ventilátorů a dalších zařízení. Uživatelé mohou snadno implementovat různé funkce do svých projektů, čímž rozšíří možnosti svých Arduino aplikací.

Obsah balení

Každý balíček obsahuje jeden JSC Tranzistorový Shield pro klon Arduino Mini 5V, což usnadňuje začátek s tímto výkonným modulem.

JSC Tranzistorový Shield pro klon Arduino Mini 5V je kvalitní a výkonné řešení pro všechny, kteří chtějí posunout své projekty na novou úroveň. S jeho pomocí je možné dosáhnout efektivního řízení zátěže a napájení, což ho činí ideálním společníkem pro každého nadšence do elektroniky a programování.
