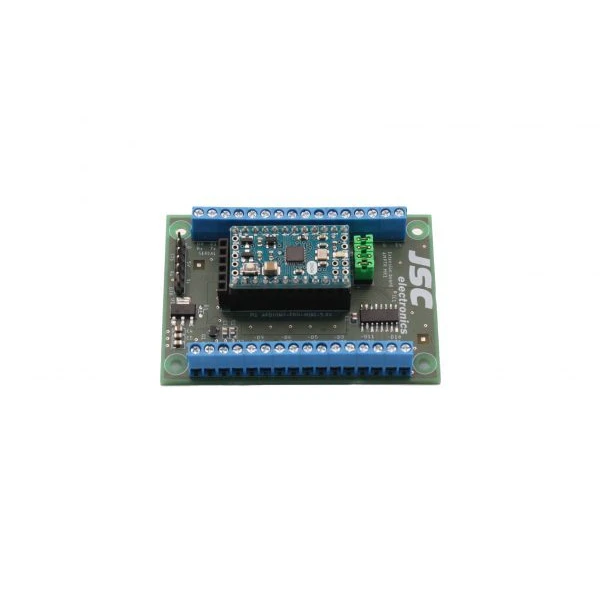

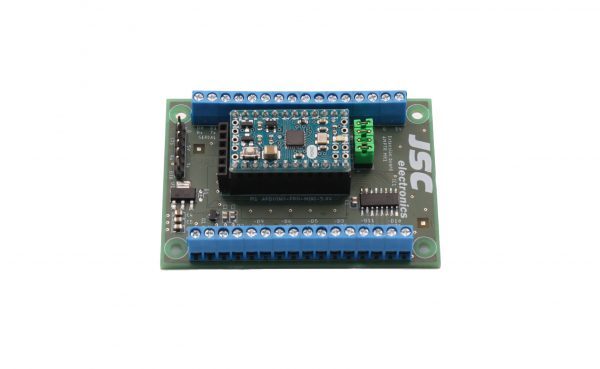

JSC Tranzistorový Shield pro klon Arduino Mini 5V

JSC Tranzistorový Shield je ideální řešení pro všechny, kteří pracují s klonem Arduino Mini Pro 5V. Tento inovativní shield poskytuje robustní a efektivní způsob, jak napájet Arduino a ovládat různé zátěže s maximální účinností a jednoduchostí. S širokým rozsahem napájení a výstupními možnostmi se stává neocenitelným nástrojem pro hobbyisty i profesionály v oblasti elektroniky a automatizace.

Výhody a vlastnosti

JSC Tranzistorový Shield nabízí několik unikátních vlastností, které z něj činí výjimečnou volbu pro každého uživatele Arduino:

  • Flexibilní napájení: Shield umožňuje napájení z různých zdrojů v rozmezí 7 – 15V DC, což zajišťuje širokou kompatibilitu s různými zařízeními a aplikacemi.
  • Výkonové výstupy: S celkem 7 výkonovými výstupy (z toho 6 PWM) lze spínat zátěž až do 500 mA na jeden kanál. To umožňuje ovládání motorů, LED pásků a dalších zařízení s vysokými nároky na proud.
  • Kompatibilita s Arduino Mini: Shield je částečně kompatibilní s originálním vývojovým kitem Arduino Mini, což usnadňuje integraci do stávajících projektů.
  • Jednoduché připojení: Rozměry desky plošných spojů (DPS) 50 x 71 mm a průměr montážních otvorů 3 mm zajišťují snadnou instalaci a montáž.
  • Bezpečnostní upozornění: Shield je navržen s ohledem na bezpečnost. Při použití jumperů na pinech D4, D7, D8 nebo D12 je důležité tyto piny nakonfigurovat jako vstupy, aby se předešlo zkratu.

Technické specifikace

Pro lepší orientaci a plánování projektů je důležité znát specifikace produktu. JSC Tranzistorový Shield se vyznačuje následujícími technickými parametry:

  • Napájení: 7 – 15 V DC
  • Počet vstupně-výstupních pinů: 14
  • Počet výkonových výstupů: 7 (z toho 6 PWM)
  • Max. spínané napětí výkonového výstupu: 15V DC
  • Max. spínaný proud výkonového výstupu: 500 mA
  • Max. výstupní proud 5V výstupu: 500 mA
  • Rozměr DPS: 50 x 71 mm
  • Průměr montážních otvorů: 3 mm
  • Rozteč montážních otvorů: kratší: 40 mm, delší: 63 mm

Ideální pro různé aplikace

JSC Tranzistorový Shield je perfektní volbou pro širokou škálu projektů. Ať už se jedná o automatizaci domácnosti, řízení robotů, nebo experimentování s různými elektronickými zařízeními, tento shield poskytuje potřebnou flexibilitu a výkon. Díky možnosti ovládání PWM výstupů je ideální pro aplikace, které vyžadují precizní řízení rychlosti motorů nebo jasnosti LED osvětlení.

Závěr

JSC Tranzistorový Shield pro klon Arduino Mini 5V je vynikající volbou pro každého, kdo hledá spolehlivý a výkonný způsob, jak rozšířit funkčnost svých projektů. S širokým rozsahem napájení, výkonnými výstupy a snadnou montáží se stává cenným nástrojem pro všechny, kteří chtějí posunout své elektronické projekty na novou úroveň. Ať už jste začátečník nebo zkušený profesionál, tento shield vám poskytne potřebné nástroje pro úspěšnou realizaci vašich nápadů.

Balíček obsahuje jeden JSC Tranzistorový Shield pro klon Arduino Mini 5V, připravený k použití a dalšímu rozvoji vašich projektů.
