Popis

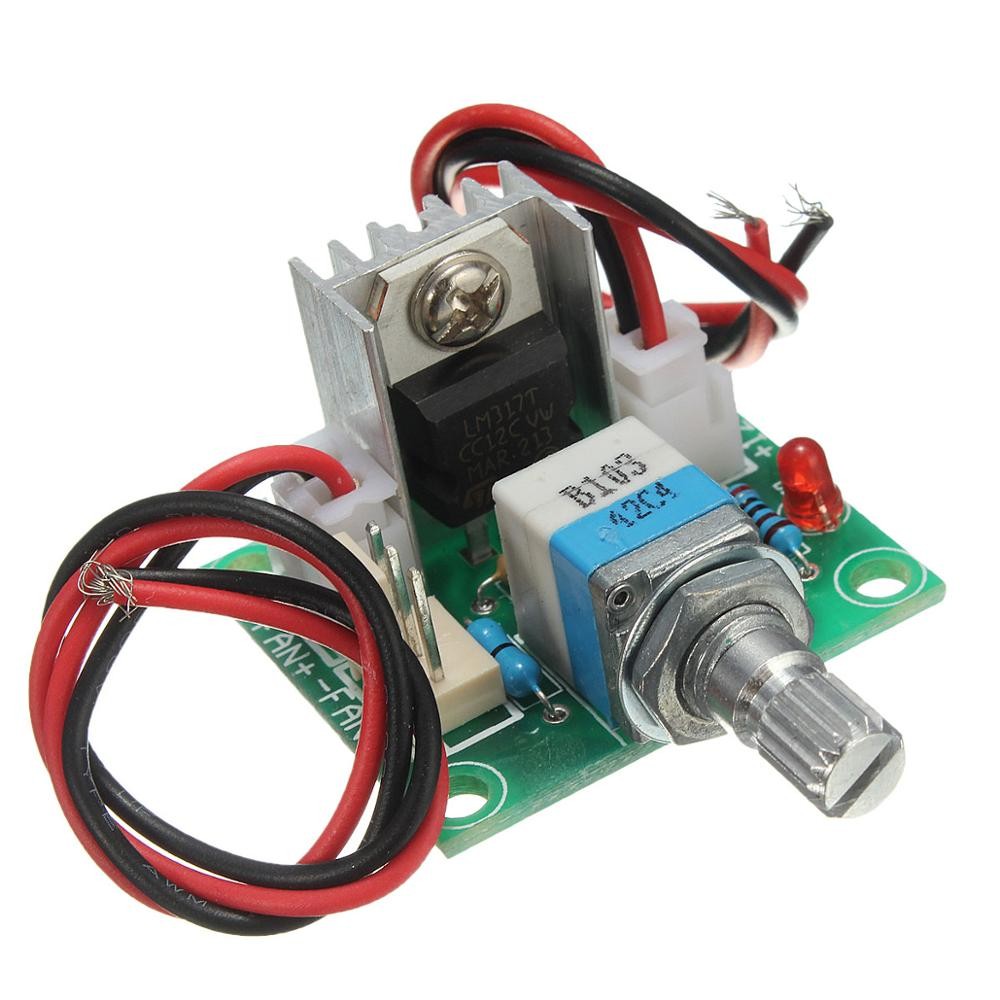

Lineární regulátor napětí – DC LM317

Lineární regulátor napětí DC LM317 je vysoce kvalitní a spolehlivý komponent, ideální pro široké spektrum elektronických aplikací. Díky své schopnosti poskytovat stabilní a přesné výstupní napětí od 1,25V do 13V z různých vstupních napětí (DC 3,25 – 15V) je LM317 perfektní volbou pro každého, kdo potřebuje efektivní regulaci napětí v elektronických obvodech.

Klíčové vlastnosti produktu

• Široký rozsah vstupního napětí: Podporuje DC napětí mezi 3,25V a 15V, což zajišťuje flexibilitu v různých aplikacích.
• Variabilní výstupní napětí: Umožňuje nastavit výstupní napětí v rozsahu od 1,25V do 13V, což je ideální pro napájení různých zařízení.
• Vysoký výstupní proud: Schopnost dodávat proud od 5 mA do 1500 mA zajišťuje dostatečnou sílu pro napájení většiny elektronických komponentů.
• Ochranné funkce: Integrovaná ochrana proti přehřátí, nadproudu a zkratu zaručuje bezpečné používání a prodlužuje životnost regulátoru.
• Kompatibilní s různými montážními možnostmi: Velikost 33,5 x 30,5 x 24 mm (bez vyčnívajícího potenciometru) usnadňuje integraci do různých projektů.
• Teplotní odolnost: Funguje spolehlivě v širokém teplotním rozmezí od -10 °C do 85 °C, s možností skladování při teplotách od -65 °C do 150 °C.

Bezpečné a jednoduché použití

Lineární regulátor napětí LM317 přichází s jasně označenými svorkami pro snadné připojení. Vstupní svorka XH-2,54-2P a výstupní svorka XH-2,54-2P KF2510-3P usnadňují instalaci a zajišťují spolehlivé spojení. Je důležité dbát na správné zapojení regulátoru, aby se předešlo poškození. V balení jsou dodány dva kabely osazené konektory, přičemž každý kabel má jinou barvu pro černý a červený vodič. Správná polarita, která je jasně uvedena na desce plošných spojů (DPS), musí být dodržena, jinak hrozí nenávratné poškození regulátoru.

Technické specifikace

• Vstupní napětí: DC 3,25 – 15V
• Výstupní napětí: DC 1,25V – 13V
• Výstupní proud: 5 – 1500 mA
• Velikost: 33,5 x 30,5 x 24 mm (bez vyčnívajícího potenciometru)
• Montážní otvory: M3 x 4
• Teplota okolí: -10 85 °C
• Skladovací teplota: -65 150 °C

Využití v praxi

LM317 je ideální pro široké spektrum aplikací, včetně napájení senzorů, mikrokontrolérů, LED osvětlení, a dalších elektronických zařízení. Je to vynikající volba pro hobby projekty, prototypování a také pro profesionální použití v průmyslových aplikacích. Jeho snadná dostupnost a jednoduchost instalace z něj činí oblíbenou volbu mezi inženýry a elektronikou nadšenými uživateli.

Pokud hledáte spolehlivý a flexibilní regulátor napětí, DC LM317 je skvělou volbou. S jeho robustními ochrannými funkcemi a širokým rozsahem napětí a proudu je ideální pro jakýkoli projekt, kde je zapotřebí efektivní a stabilní napájení. Tento regulátor napětí přináší nejen výkon, ale i bezpečnost, což je klíčové pro úspěch každého elektronického projektu.
