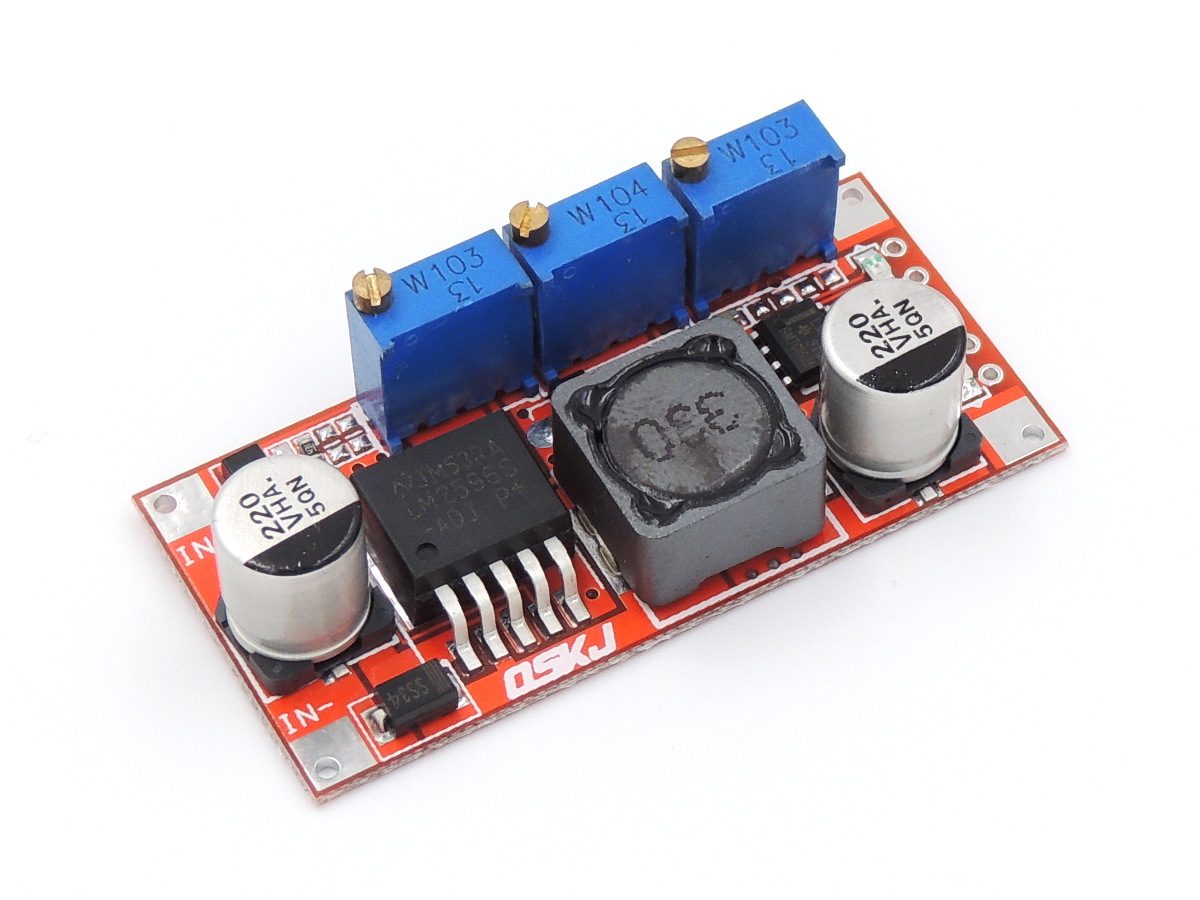

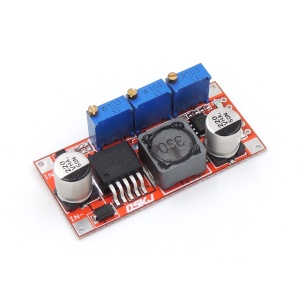

LM2596 DC-DC Step-down měnič CC/CV

79 Kč

Hosík doporučuje

94/100

Vysoká účinnost
Robustní konstrukce
Flexibilní použití

LM2596 je robustní DC-DC měnič s vysokou účinností a flexibilním nastavením výstupního napětí, ideální pro různé aplikace v náročných podmínkách.

SKU: 1466285515 Kategorie: Napájení (DC-DC, buck/boost) Štítky: dc dc, menic, step, step down

Popis

LM2596 DC-DC Step-down měnič CC/CV je vysoce efektivní a spolehlivý napájecí modul, který je ideálním řešením pro široké spektrum aplikací, od nabíjení baterií po napájení vysoce výkonných LED diod. Díky svým kompaktním rozměrům a pokročilým funkcím se stává nezbytným nástrojem pro každého, kdo potřebuje stabilní a regulované napájení.

Specifikace produktu

Vstupní napětí: 5 – 35V
Jmenovitý výstupní proud: 3A
Výstupní napětí: plynule nastavitelné od 1,25V až 30V
Úbytek napětí: 1,5V
Velikost: 48 x 24 x 11,4 mm
Účinnost: 92% (vyšší účinnost při vyšších napětích)
Pracovní teplota: -40°C až 85°C
Naprázdno proud: Typický 10 mA (12V 4,2V)
Ochrana proti zkratu: Ano, s možností nastavení konstantního proudu

Vynikající výkon a efektivita

LM2596 poskytuje vysokou účinnost až 92 %, což znamená, že ztráty energie jsou minimální. To je zvláště důležité pro aplikace, kde je potřeba šetřit energii a maximalizovat výkon. Modul je schopen dodávat konstantní proud, což je klíčové pro aplikace, jako jsou nabíjení lithiových baterií, NiCd a NiMH akumulátorů, stejně jako pro napájení solárních panelů a větrných generátorů.

Flexibilita a snadné použití

Jednou z největších výhod LM2596 je jeho flexibilita. Uživatelé mohou snadno nastavit výstupní napětí v rozmezí od 1,25V do 30V, což umožňuje přizpůsobení pro různé aplikace. Tento modul je navržen pro jednoduchou instalaci a používání, i pro ty, kteří nemají pokročilé technické znalosti. Indikační červená LED dioda informuje uživatele o stavu proudového omezení, což zvyšuje bezpečnost a usnadňuje monitorování výkonu.

Robustní konstrukce pro náročné podmínky

LM2596 je navržen tak, aby odolal širokému rozsahu pracovních teplot, od -40°C do 85°C. Tato vlastnost z něj činí ideální volbu pro průmyslové aplikace a místa s extrémními podmínkami. Uživatelé by měli mít na paměti, že pokud okolní teplota překročí 40 stupňů, je doporučeno snížit spotřebu energie nebo posílit odvod tepla, aby se zajistila dlouhá životnost modulu.

Bezpečnostní funkce a ochrany

Bezpečnost je vždy prioritou, a proto LM2596 nabízí ochranu proti zkratu a možnost nastavení konstantního proudu. Tyto funkce zajišťují ochranu připojených zařízení před poškozením v případě přetížení nebo zkratu. Uživatelé mohou mít jistotu, že jejich zařízení je chráněno i v náročných provozních podmínkách.

Tipy pro optimální nastavení

Při nastavování výstupního napětí se doporučuje mít na paměti, že trimry mohou být z výroby nastaveny mimo požadovanou oblast. Pokud regulace výstupního napětí nefunguje, doporučuje se otočit trimrem 25krát na jednu stranu a poté 50krát na druhou, což obvykle vyřeší problém a umožní správné nastavení.

Obsah balení

Každý balíček obsahuje jeden LM2596 DC-DC Step-down měnič CC/CV, připravený k okamžitému použití. Tento modul je ideálním řešením pro všechny, kteří hledají efektivní a spolehlivé napájení pro své projekty.

LM2596 DC-DC Step-down měnič CC/CV je skvělou volbou pro všechny, kteří potřebují stabilní, efektivní a bezpečné řešení pro napájení různých elektronických zařízení. Jeho široké spektrum aplikací a výborné technické parametry ho činí nepostradatelným pomocníkem pro každého elektronika, hobbyisty i profesionály.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro LM2596?

Vstupní napětí pro LM2596 DC-DC Step-down měnič CC/CV se pohybuje v rozmezí od 5 do 35 voltů. To znamená, že modul může být napájen různými zdroji, což z něj činí velmi flexibilní zařízení pro různé aplikace. Uživatelé by měli zajistit, aby vstupní napětí bylo v tomto rozsahu, aby modul správně fungoval a poskytoval požadované výstupní napětí.

Jaký je maximální výstupní proud, který LM2596 může dodávat?

Maximální jmenovitý výstupní proud, který LM2596 může dodávat, je 3 ampéry. Tento proud je dostatečný pro napájení různých zařízení, jako jsou LED diody, baterie a další elektronické komponenty. Je důležité dodržovat tento limit, aby se předešlo přetížení modulu, což by mohlo vést k jeho poškození nebo snížení jeho životnosti.

Jak lze nastavit výstupní napětí na LM2596?

Výstupní napětí na LM2596 je plynule nastavitelné v rozmezí od 1,25V do 30V. Uživatelé mohou snadno upravit nastavení pomocí trimrů, které jsou součástí modulu. Při nastavování výstupního napětí je doporučeno zkontrolovat, zda trimry nejsou z výroby nastaveny mimo požadovanou oblast. V případě problémů s regulací se doporučuje otočit trimrem několikrát, což obvykle pomůže vyřešit problém.

Jaká je účinnost LM2596?

Účinnost LM2596 dosahuje až 92 %, což znamená, že ztráty energie jsou minimální. Tato vysoká účinnost je zvláště důležitá pro aplikace, kde je potřeba šetřit energii a maximalizovat výkon. Vyšší účinnost se obvykle dosahuje při vyšších vstupních napětích, což činí tento modul ideálním pro různé napájecí aplikace, včetně nabíjení baterií a napájení solárních panelů.

Jaké bezpečnostní funkce LM2596 nabízí?

LM2596 je vybaven několika bezpečnostními funkcemi, včetně ochrany proti zkratu a možnosti nastavení konstantního proudu. Tyto funkce zajišťují ochranu připojených zařízení před poškozením v případě přetížení nebo zkratu. Uživatelé mohou mít jistotu, že jejich zařízení je chráněno i v náročných provozních podmínkách, což zvyšuje bezpečnost a spolehlivost používání tohoto modulu.
