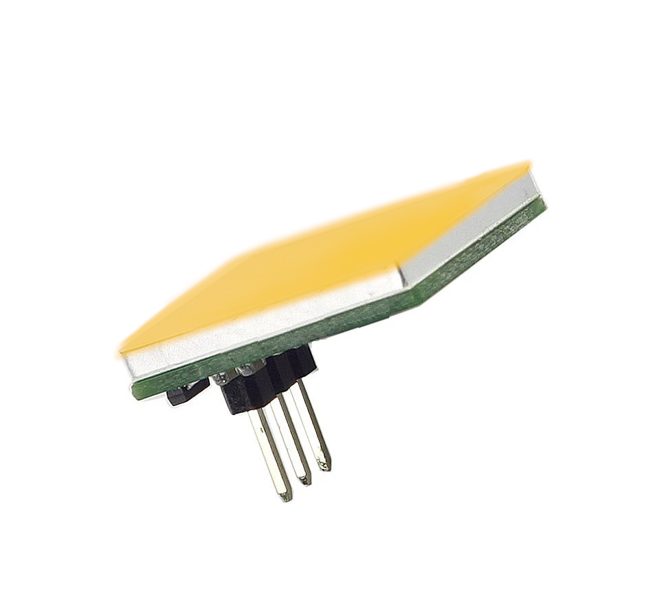

Modul kapacitního tlačítka, bistabilní – 3~6V DC, Žlutý

Modul kapacitního tlačítka s bistabilním chováním představuje moderní řešení pro snadné a spolehlivé ovládání elektronických zařízení. Díky své schopnosti reagovat na dotek prstu i přes nevodivé překážky je ideální volbou pro projekty založené na platformách jako Arduino, ESP nebo jiné mikrokontrolery. Tento kompaktní modul nabízí jednoduchou integraci a široké možnosti využití v různých aplikacích, včetně ovládání relé modulů, LED pásků, světel a dalších zařízení.

Unikátní vlastnosti a princip fungování

Modul je vybaven kapacitním hmatníkem o rozměrech 15×20 mm, který detekuje dotek prstu bez nutnosti přímého kontaktu s kovovým povrchem. Tento způsob ovládání umožňuje spolehlivou aktivaci i přes nevodivé překážky, což výrazně zvyšuje komfort a bezpečnost použití. Detekční vzdálenost dosahuje přibližně 10 mm bez překážky, přičemž může být menší nebo větší v závislosti na materiálu, přes který se dotek přenáší.

Bistabilní chování modulu znamená, že po prvním doteku se aktivuje a rozsvítí integrovaná žlutá kontrolka, která signalizuje aktivní stav. V tomto režimu je na výstupním pinu OUT přítomné napájecí napětí, které může přímo ovládat například relé moduly nebo LED pásky. Modul zůstává v aktivním stavu, dokud není opětovným dotykem vypnut – nevyžaduje tedy trvalý kontakt prstu pro udržení aktivace. Tato vlastnost usnadňuje ovládání a umožňuje jednoduchou implementaci do různých systémů bez potřeby složitých spínacích mechanismů.

Technické specifikace

• Model: HTTM
• Barva podsvícení: Žlutá
• Chování: Bistabilní (zapnutí/vypnutí dotykem)
• Napájecí napětí: 3 až 6 V DC
• Maximální proud na výstupním pinu: 100 mA
• Klidový proud: méně než 12 µA
• Proud v aktivním stavu: méně než 10 mA
• Hmatník: kapacitní, rozměry 15×20 mm
• Detekční vzdálenost: cca 10 mm bez překážky (variabilní dle materiálu)
• Rozměry modulu: 22 x 17 x 13 mm
• Hmotnost: 1,7 g

Praktické využití a kompatibilita

Díky nízkému napájecímu napětí v rozmezí 3 až 6 V DC je modul kompatibilní s většinou běžně používaných mikrokontrolérů, jako jsou Arduino nebo ESP. Jeho výstupní pin s maximálním proudem 100 mA umožňuje přímé ovládání relé modulů, což usnadňuje spínání větších zátěží, například osvětlení nebo motorů. Modul je rovněž vhodný pro řízení LED pásků a dalších světelných zdrojů, kde je žádoucí jednoduché a spolehlivé dotykové ovládání.

Nízká spotřeba proudu v klidovém režimu (méně než 12 µA) zajišťuje energetickou efektivitu, což je výhodné zejména v bateriových aplikacích nebo zařízeních s omezeným zdrojem energie. V aktivním stavu modul spotřebuje méně než 10 mA, což je stále velmi úsporné a nezatěžuje napájecí zdroj.

Snadná integrace a instalace

Modul kapacitního tlačítka je navržen tak, aby jeho instalace a zapojení bylo co nejjednodušší. Kompaktní rozměry 22 x 17 x 13 mm a nízká hmotnost 1,7 g umožňují jeho snadné zabudování do různých konstrukcí a zařízení bez nutnosti zásadních úprav. Díky bistabilnímu režimu není potřeba složitého programování ani externích spínacích prvků – stačí jednoduché zapojení a modul je připraven k okamžitému použití.

Žluté difúzní podsvícení aktivního stavu slouží nejen jako vizuální indikace zapnutí, ale také přispívá k estetickému vzhledu zařízení a usnadňuje orientaci v ovládání, zejména v prostředí s nižší viditelností.

Obsah balení

• 1x Modul kapacitního tlačítka, bistabilní – 3~6V DC, žlutý

Závěr

Modul kapacitního tlačítka s bistabilním chováním a žlutým podsvícením představuje spolehlivý a snadno použitelný prvek pro dotykové ovládání elektronických zařízení. Jeho schopnost detekovat dotek přes nevodivé překážky, nízká spotřeba energie a kompatibilita s běžnými mikrokontroléry z něj činí ideální komponentu pro širokou škálu aplikací. Ať už jde o ovládání osvětlení, relé nebo LED pásků, tento modul nabízí jednoduché a efektivní řešení s jasnou vizuální indikací stavu.
