Popis

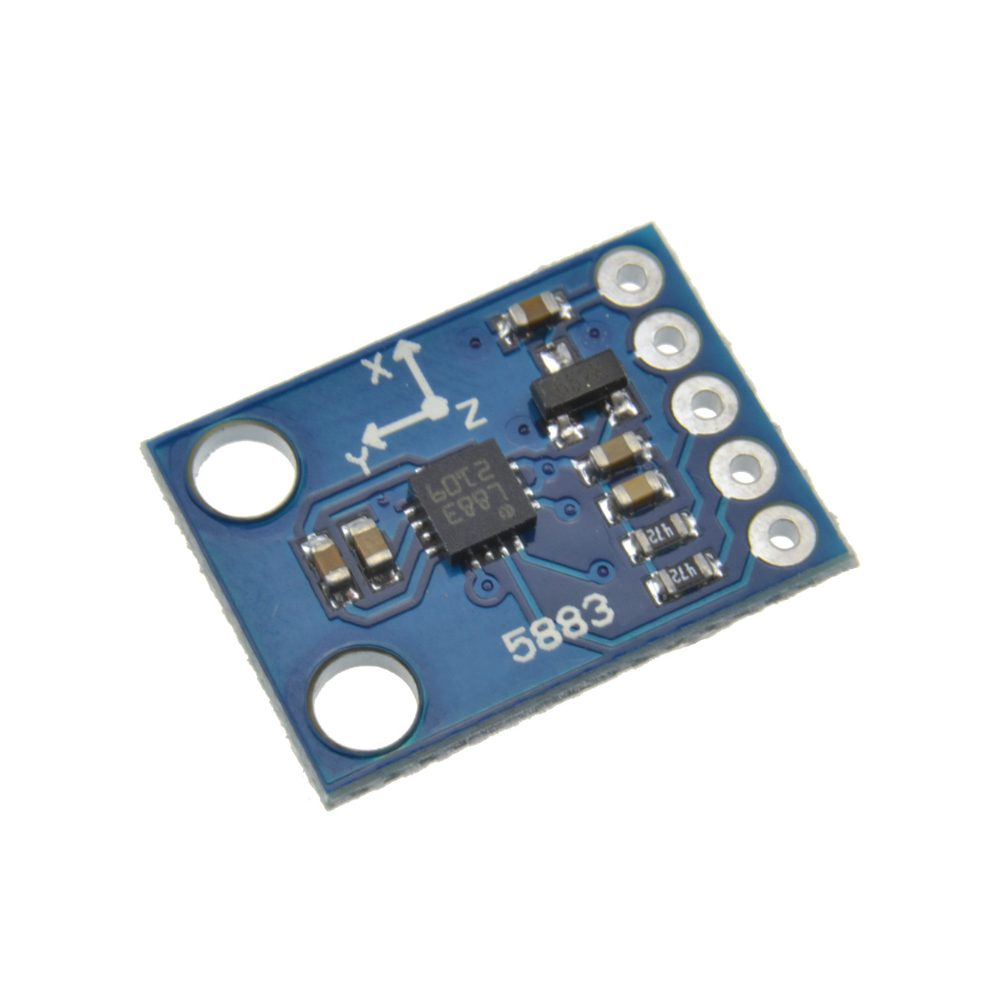

Modul Kompasu QMC5883P – 3osý magnetometr

Modul Kompasu QMC5883P představuje vysoce přesný 3osý magnetometr, který je ideálním řešením pro projekty vyžadující měření intenzity a směru magnetického pole. Tento modul je navržen tak, aby splnil potřeby různých aplikací, včetně elektronických kompasů, detekce pohybu a stabilizace směru v oblasti robotiky a dronové techniky.

Klíčové vlastnosti modulu QMC5883P

• Přesnost a spolehlivost: Modul využívá snímací čip QST QMC5883P, který poskytuje vynikající přesnost měření s rozlišením až 0.1 µT při nastaveném rozsahu ±2 G.
• Nastavitelný rozsah měření: Uživatelé mohou volit mezi různými rozsahy měření (±2 G / ±8 G / ±12 G / ±30 G), což zajišťuje flexibilitu a přizpůsobení různým aplikačním požadavkům.
• Rychlá datová frekvence: Modul nabízí výstupní datovou frekvenci (ODR) od 10 Hz až do 200 Hz, což umožňuje rychlé a efektivní zpracování dat.
• Jednoduché připojení: Komunikace probíhá prostřednictvím rozhraní I²C, což zajišťuje snadné připojení k široké škále mikrokontrolérů, jako jsou Arduino, ESP32, Raspberry Pi a další.
• Více provozních režimů: Modul podporuje různé provozní režimy, včetně Standby, Single a Continuous, což poskytuje uživateli možnost efektivně řídit spotřebu energie.
• Kalibrace a kompenzace: Modul umožňuje softwarovou kalibraci a kompenzaci offsetu, což zajišťuje vysokou přesnost a opakovatelnost měření.
• Kompaktní rozměry: S rozměry 19×13 mm je modul QMC5883P dostatečně malý, aby se vešel do různých aplikací, aniž by zabíral příliš mnoho prostoru.

Technické specifikace

Modul Kompasu QMC5883P je vybaven následujícími technickými specifikacemi:

• Snímací čip: QST QMC5883P
• Rozsah měření: ±2 G / ±8 G / ±12 G / ±30 G (nastavitelný)
• Rozlišení převodníku: 16 bit
• Piny: VCC, GND, SLC, SDA
• Osy: Tři osy X, Y, Z
• Výstupní datová frekvence (ODR): 10 Hz až 200 Hz
• Opakovatelnost / šum: ±1 2 µT RMS
• Lineární chyba: ±1 % z rozsahu
• Teplotní drift: < 0.04 % / °C
• Rozhraní: I²C (adresa 0x2C)
• Napájecí napětí: 2.6 – 3.6 V (logika 3V3)
• Proudový odběr: typ. 70 µA při měření

Upozornění a doporučení

Je důležité mít na paměti, že modul QMC5883P není 5V tolerantní. Pro použití na platformách s 5V napěťovou logikou je nezbytné použít převodník napěťových úrovní nebo odporový dělič, aby se zabránilo poškození modulu. Kromě toho modul není dodáván s připájenou kolíkovou lištou, což umožňuje uživateli přizpůsobit si připojení podle svých potřeb.

Obsah balení

Každé balení modulu Kompasu QMC5883P obsahuje:

• 1x Modul Kompasu QMC5883P – 3osý magnetometr
• 1x Kolíková lišta 2,54mm 5pin

Modul Kompasu QMC5883P je ideální volbou pro všechny, kteří hledají spolehlivé a přesné řešení pro měření magnetického pole. Díky své flexibilitě, vysoké přesnosti a snadnému připojení se stává neocenitelným nástrojem pro hobbyisty i profesionály v oblasti elektroniky, robotiky a dronové techniky.
