Popis

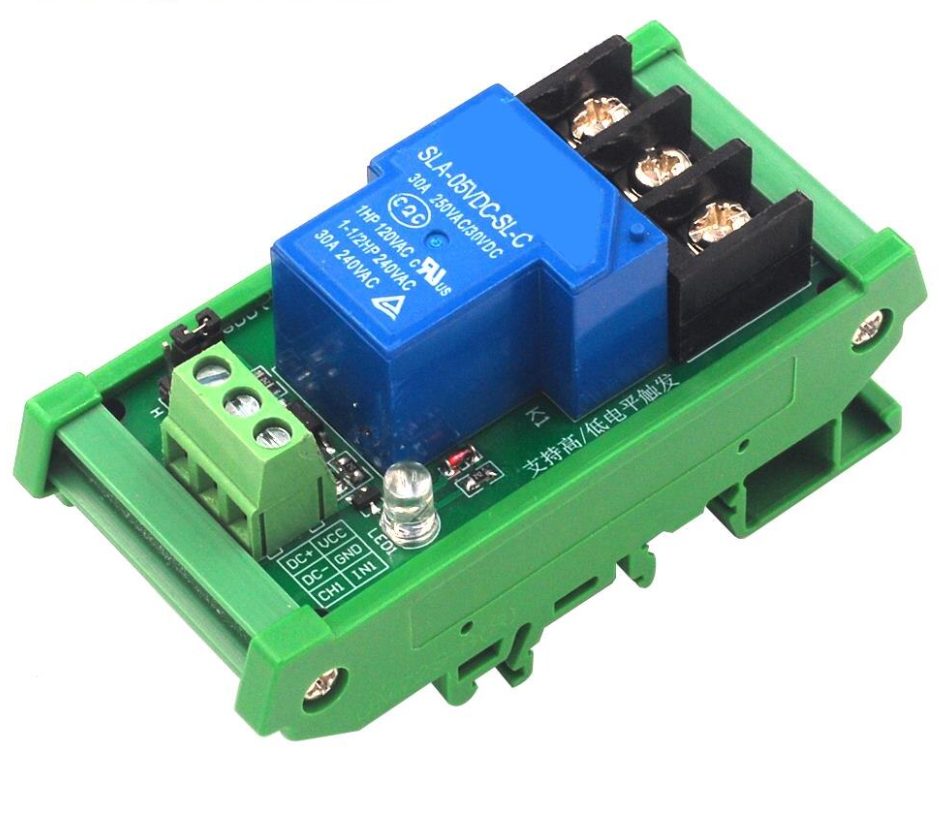

Modul relé 12V 30A High-Low – 1 kanál na DIN lištu

Modul relé 12V 30A High-Low je vysoce výkonný a spolehlivý komponent určený pro široké spektrum aplikací v oblasti automatizace a řízení elektrických obvodů. S jeho pomocí lze snadno a efektivně ovládat vysokonapěťová a vysokoproudá zařízení, jako jsou motory, osvětlení a vytápěcí systémy, a to pomocí relativně malých ovládacích proudů a nízkého napětí.

Klíčové vlastnosti produktu

• Ovládací napětí: 12V DC
• Spínané napětí: 250V AC nebo 30V DC
• Maximální spínaný proud: 30A
• Galvanické oddělení: optočlenem
• Instalace: na DIN lištu
• Způsob zapojení: šroubovací svorkovnice
• Rozměry: 88 x 43 x 47 mm
• Hmotnost: 88 g
• Další vlastnosti: kontrolka napájení relé, kontrolka sepnutí, Low-High modifikace

Bezpečnost a spolehlivost

Jednou z nejvýznamnějších vlastností modulu relé je jeho galvanické oddělení, které zvyšuje bezpečnost a spolehlivost elektrických obvodů. Toto oddělení zajišťuje fyzickou bariéru mezi řídícím (vstupním) a spínacím (výstupním) obvodem relé, což zabraňuje přímému elektrickému průchodu. Tím se chrání citlivé řídící obvody před vysokými napětími nebo proudy, které mohou nastat na spínací straně. Galvanické oddělení také pomáhá redukovat elektromagnetické rušení, což je zvláště důležité v aplikacích s vysokofrekvenčními nebo rušivými signály.

Flexibilita zapojení

Modul relé 12V 30A High-Low podporuje Low-High spínání, což znamená, že lze snadno přizpůsobit způsob aktivace relé signálem. Aktivace relé je možná dvěma způsoby:

• Low: Aktivace relé při přivedení logické 0 (0V) na řídící pin.
• High: Aktivace relé při přivedení logické 1 (například 5V) na řídící pin.

Tato funkce se nastavuje pomocí jumperu na modulu, což umožňuje uživatelům snadno přizpůsobit chování relé podle specifických požadavků jejich aplikace.

Jednoduchá instalace a údržba

Instalace modulu relé na DIN lištu je rychlá a snadná, což z něj činí ideální volbu pro elektrické rozvaděče a průmyslové aplikace. Díky modulárnímu designu lze relé snadno integrovat do stávajících systémů, což šetří čas a náklady na instalaci. Šroubovací svorkovnice zajišťuje bezpečné a pevné připojení, což dále zvyšuje spolehlivost zařízení.

Indikátory a funkce

Modul relé je vybaven několika indikátory, které usnadňují sledování jeho provozu. Kontrolka napájení relé signalizuje, že je modul v provozu, zatímco kontrolka sepnutí ukazuje stav relé, což umožňuje uživatelům rychle zjistit, zda je zařízení aktivní nebo ne. Tato funkcionalita přispívá k efektivnímu a bezproblémovému provozu.

Obsah balení

• 1x relé modul 12V 30A High-Low – 1 kanál

Modul relé 12V 30A High-Low je ideálním řešením pro všechny, kteří hledají efektivní, bezpečné a flexibilní možnosti řízení elektrických obvodů. Jeho unikátní vlastnosti a výhody z něj činí cenný prvek pro jakýkoliv automatizační projekt. S tímto relé modulem je možné dosáhnout vysoké úrovně kontroly a spolehlivosti, což je klíčové pro úspěšné fungování moderních elektrických systémů.
