Popis

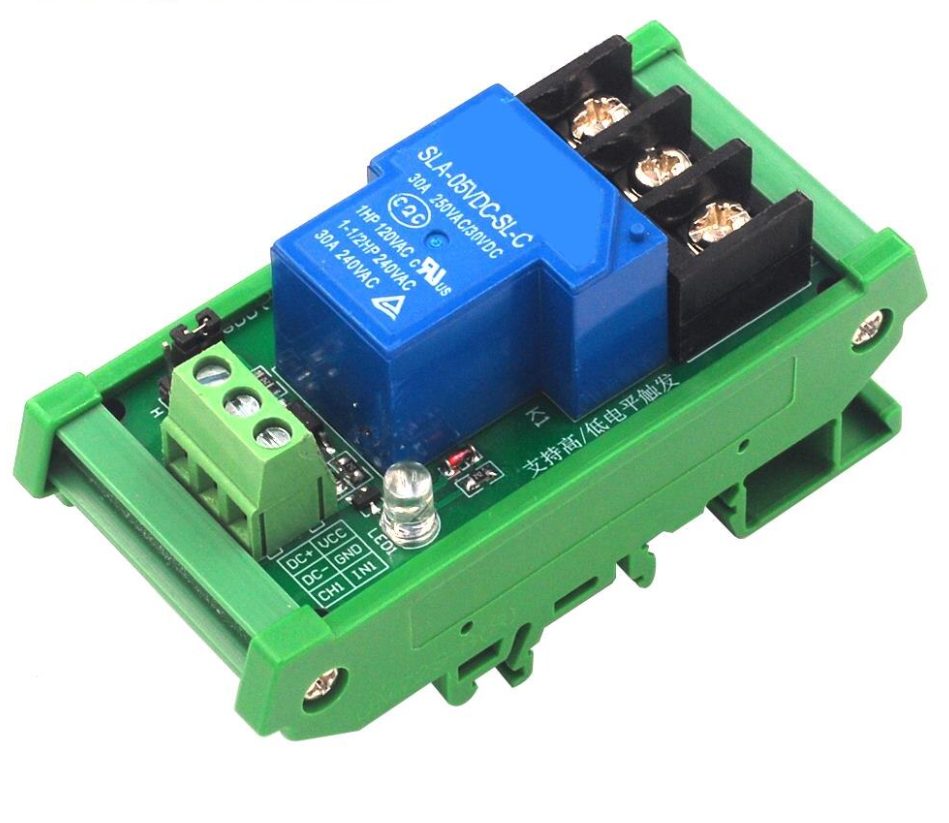

Modul relé 12V 30A High-Low – 1 kanál na DIN lištu

Modul relé 12V 30A High-Low je vysoce kvalitní a spolehlivé zařízení určené pro ovládání elektrických obvodů s vysokým napětím a proudem. S jeho pomocí je možné snadno řídit zařízení jako jsou motory, osvětlení nebo vytápěcí systémy pomocí relativně malých ovládacích proudů a nízkého napětí. Tento modul je ideální pro profesionální použití v elektrických rozvaděčích a dalších aplikacích vyžadujících precizní kontrolu nad elektrickými obvody.

Klíčové vlastnosti

• Ovládací napětí: 12VDC
• Spínané napětí: 250VAC nebo 30VDC
• Maximální spínaný proud: 30A
• Galvanické oddělení: Realizováno optočlenem pro zvýšení bezpečnosti
• Provedení: Snadná montáž na DIN lištu
• Způsob zapojení: Šroubovací svorkovnice pro jednoduchou instalaci
• Rozměry: 88 x 43 x 47 mm
• Hmotnost: 88g
• Další vlastnosti: Kontrolka napájení relé, kontrolka sepnutí, možnost nastavení Low-High modifikace pomocí jumperu

Bezpečnost a spolehlivost

Jednou z nejvýznamnějších výhod modulu relé 12V 30A je jeho galvanické oddělení. Toto oddělení zajišťuje fyzickou bariéru mezi řídícím (vstupním) a spínacím (výstupním) obvodem, což významně zvyšuje bezpečnost a spolehlivost elektrických obvodů. Díky tomu se citlivé řídící obvody chrání před vysokými napětími a proudy, které mohou vzniknout na spínací straně. Tato vlastnost je zvláště důležitá v aplikacích, kde hrozí elektromagnetické rušení nebo zpětné proudy, které by mohly poškodit zařízení.

Funkce Low-High

Modul relé 12V 30A nabízí možnost zapojení v režimu Low-High, což se týká způsobu aktivace relé. Uživatel může zvolit, zda chce aktivovat relé při přivedení logické 0 (Low) na řídící pin nebo při přivedení logické 1 (High). Tato flexibilita umožňuje snadnou integraci do různých aplikací a zajišťuje, že modul vyhovuje specifickým požadavkům uživatele. Možnost nastavení pomocí jumperu na modulu přidává další úroveň přizpůsobitelnosti.

Jednoduchá instalace a údržba

Modul je navržen pro snadnou montáž na DIN lištu, což usnadňuje jeho integraci do elektrických rozvaděčů. Tato modulární konstrukce umožňuje rychlou a efektivní instalaci, což šetří čas a náklady na pracovní sílu. Šroubovací svorkovnice zajišťuje bezpečné a spolehlivé připojení vodičů, což je klíčové pro bezproblémový provoz zařízení.

Obsah balení

• 1x Modul relé 12V 30A High-Low – 1 kanál na DIN lištu

Závěr

Modul relé 12V 30A High-Low je ideálním řešením pro všechny, kdo hledají spolehlivý a bezpečný způsob, jak ovládat elektrické obvody. Díky svým unikátním vlastnostem, jako je galvanické oddělení, flexibilní zapojení a jednoduchá instalace, se stává nezbytnou součástí každého elektrického rozvaděče. Vynikající výkon a jednoduchost použití zajišťují, že modul splňuje i ty nejnáročnější požadavky profesionálů v oblasti elektroinstalací.
