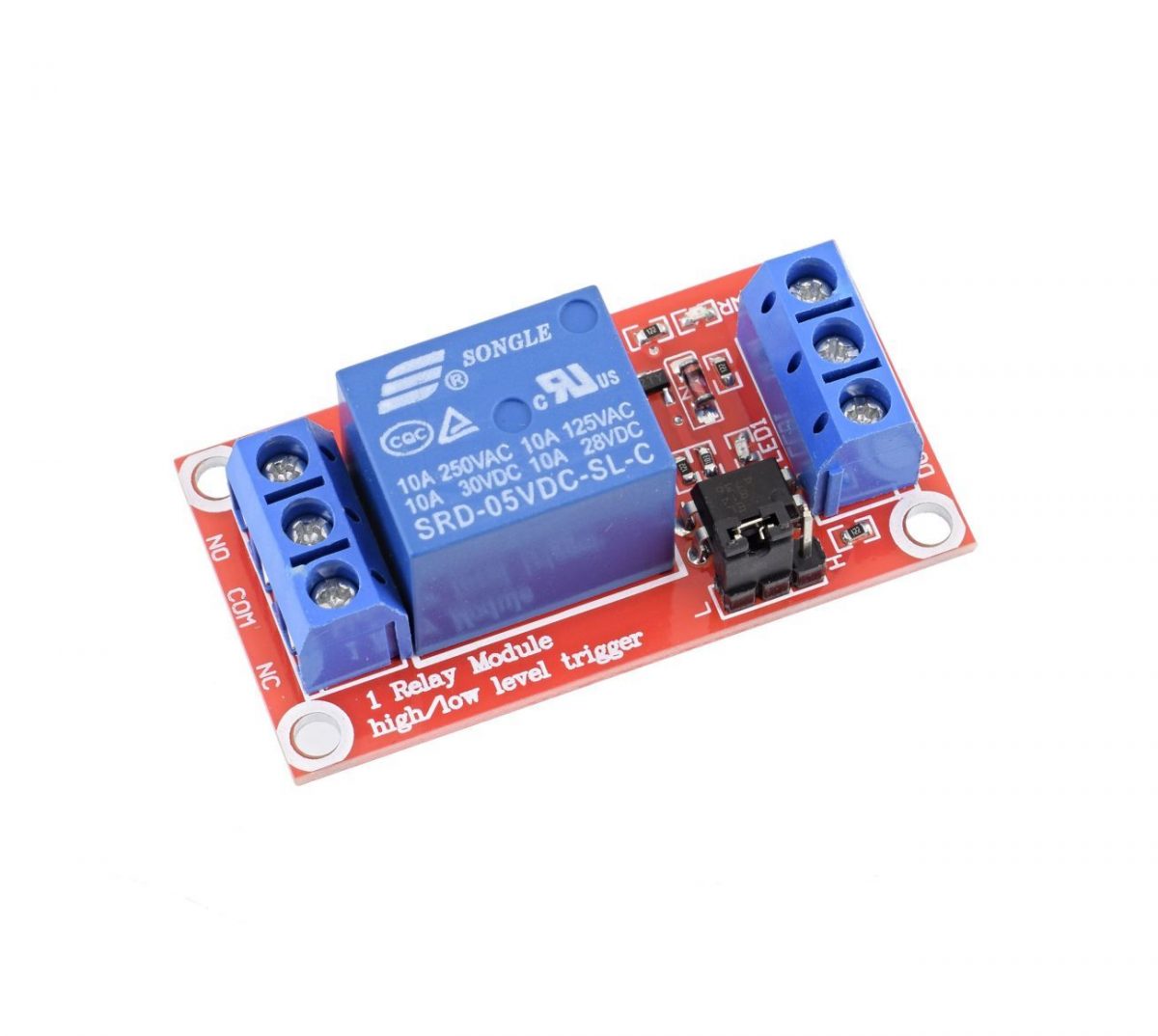

Modul relé 5V – 1 kanál s úrovňovým spínačem

Modul relé 5V s úrovňovým spínačem je ideálním řešením pro všechny, kteří hledají spolehlivý a efektivní způsob ovládání elektrických zařízení. Tento modul nabízí jedinečné vlastnosti, které usnadňují jeho integraci do různých projektů, ať už se jedná o domácí automatizaci, robotiku nebo jiné elektronické aplikace.

Klíčové vlastnosti

  • Úrovňový spínač: Modul je vybaven nízkoúrovňovým a vysokoúrovňovým spínačem, což umožňuje flexibilní nastavení logické úrovně. Jumper lze snadno připojit na pin LOW pro logickou 0 nebo na pin HIGH pro logickou 1.
  • Optické oddělení: Kvalitní optické oddělení mezi budící a spínanou částí zajišťuje bezpečné a spolehlivé fungování modulu, čímž se snižuje riziko poškození citlivých komponentů.
  • Robustní spínací výkon: Relé modulu je schopné zvládnout napětí až 250VAC a proud až 10A, což z něj činí vhodnou volbu pro široké spektrum aplikací.
  • LED indikace: Modul je vybaven LED indikací sepnutí, která poskytuje vizuální informaci o stavu relé, což usnadňuje sledování jeho činnosti.
  • Kompaktní rozměry: S rozměry 25 x 50 x 20 mm se modul snadno vejde do různých projektů a zařízení, aniž by zabíral příliš mnoho místa.

Technické specifikace

Modul relé 5V s úrovňovým spínačem přichází s následujícími technickými parametry:

  • Relé: 250VAC, 10A
  • Spínací proud: 5mA
  • Pracovní napětí: 5V
  • Počet kanálů: 1
  • Rozměry: 25 x 50 x 20 mm

Rozhraní modulu

Modul disponuje jednoduchým a přehledným rozhraním pro snadnou instalaci a připojení:

  • DC+: VCC – pozitivní napájení
  • DC-: GND – uzemnění
  • Výstupy relé:
    • NO: otevřený kontakt
    • COM: společný kontakt
    • NC: zavřený kontakt

Jednoduchá montáž a použití

Modul relé 5V je určen pro odbornou montáž a je skvělým doplňkem pro každého, kdo se zabývá elektronikou. Jeho konstrukce a rozhraní umožňují snadné zapojení do různých systémů, což z něj činí ideální volbu pro hobby projektanty i profesionální inženýry. Při správném zapojení a konfiguraci může modul efektivně ovládat různé elektrické zařízení, jako jsou osvětlení, ventilátory, čerpadla a další spotřebiče.

Bezpečnostní upozornění

Je důležité poznamenat, že tento produkt není hotovým zařízením, ale komponentou, která vyžaduje odbornou montáž. Při práci s elektrickými zařízeními je vždy nutné dodržovat bezpečnostní standardy a pokyny, aby se předešlo riziku úrazu nebo poškození zařízení.

Závěr

Modul relé 5V s úrovňovým spínačem představuje skvělou volbu pro všechny, kteří hledají efektivní a flexibilní řešení pro ovládání elektrických zařízení. Díky svým unikátním vlastnostem, jako je optické oddělení, jednoduché rozhraní a robustní spínací výkon, se stává nepostradatelným pomocníkem v mnoha elektronických projektech. Investice do tohoto modulu přináší nejen spolehlivost, ale i vysokou úroveň bezpečnosti a snadné použití.
