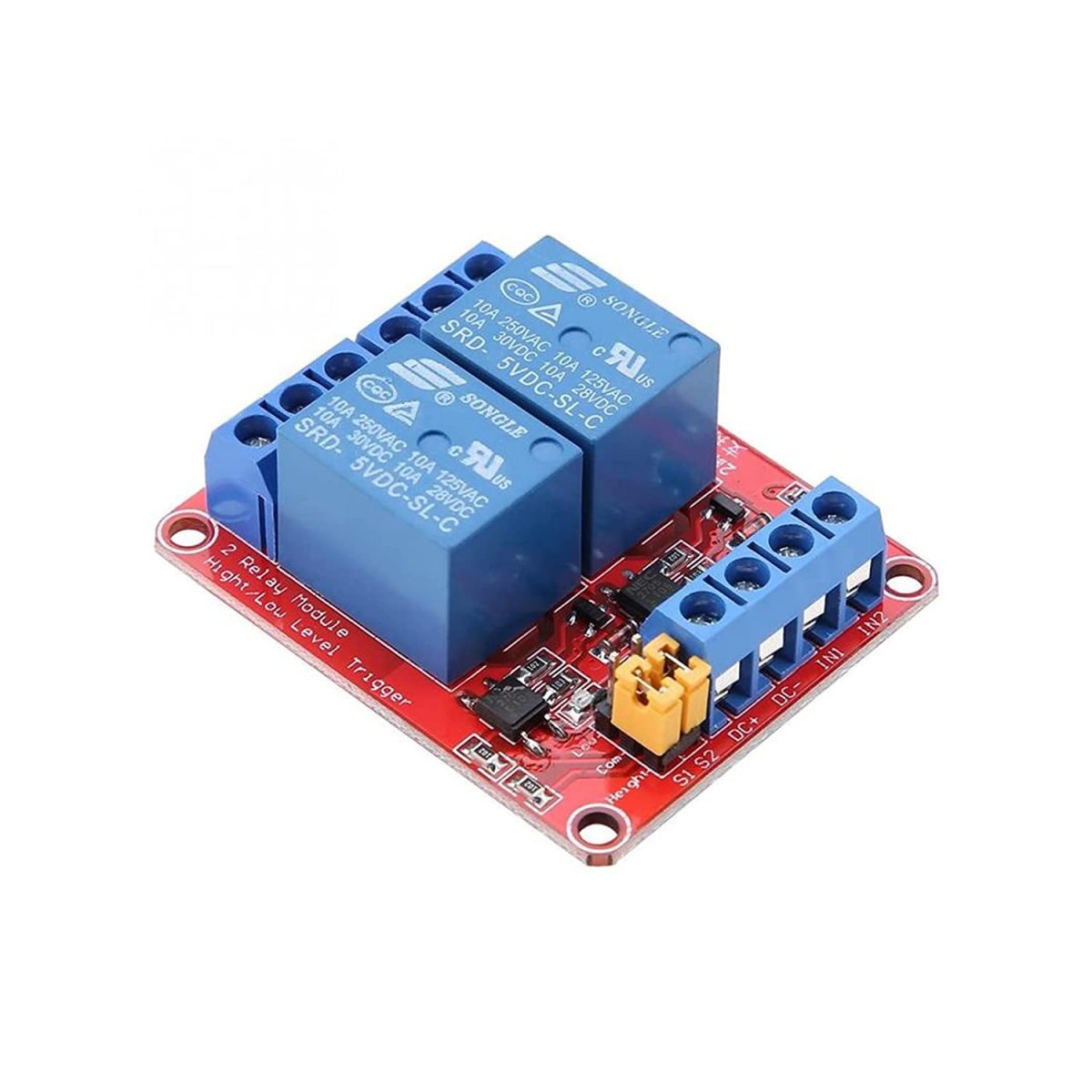

Modul relé 5V – 2 kanály s úrovňovým spínačem

Modul relé 5V s úrovňovým spínačem je ideálním řešením pro všechny, kteří potřebují efektivně a bezpečně ovládat elektrické zařízení. Tento modul nabízí vynikající kombinaci technických vlastností a jednoduchosti použití, což ho činí perfektní volbou pro různé aplikace, od domácí automatizace až po průmyslové použití.

Hlavní vlastnosti produktu

• Úrovňový spínač: Modul disponuje nízkoúrovňovým spínačem (logická 0) a vysokoúrovňovým spínačem (logická 1), což umožňuje flexibilní přizpůsobení potřebám uživatele. Jumper lze snadno připojit na pin LOW nebo HIGH, což zjednodušuje instalaci a konfiguraci.
• Optické oddělení: Vynikající oddělení mezi budící a spínanou částí pomocí profrézovaného plošného spoje zajišťuje bezpečnost a spolehlivost provozu, čímž chrání citlivé komponenty před přepětím a jinými elektrickými vlivy.
• Pracovní napětí: Modul funguje na napětí 5V, což jej činí kompatibilním s širokým spektrem zařízení a systémů, včetně různých mikrořadičů a vývojových desek.
• Spínací proud: S maximálním spínacím proudem 10A při 250VAC je modul schopen ovládat širokou škálu elektrických zařízení, což z něj činí univerzální nástroj pro projekty různých velikostí.
• LED indikace: Modul obsahuje LED indikaci sepnutí, která uživatelům poskytuje vizuální zpětnou vazbu o stavu relé. Tato funkce usnadňuje monitorování a diagnostiku v reálném čase.
• Rozměry: S rozměry 42 x 50 x 20 mm je modul kompaktní a snadno se vejde do různých projektů a aplikací.

Technické specifikace

• Relé: 250VAC, 10A
• Spínací proud: 5mA
• Pracovní napětí: 5V
• Počet kanálů: 2
• Rozměry: 42 x 50 x 20 mm

Rozhraní modulu

Modul relé 5V je navržen tak, aby jeho rozhraní bylo intuitivní a snadné na použití:

• DC+: VCC
• DC-: GND
• Výstupy relé:
  • NO: Otevřené
  • COM: Společný
  • NC: Zavřené

Vhodné použití

Tento modul relé je vhodný pro široké spektrum aplikací. Může být použit pro ovládání osvětlení, motorů, ventilátorů, alarmových systémů a dalších elektrických zařízení. Je ideální pro hobby projekty, prototypování, ale i pro profesionální nasazení ve výrobních linkách nebo automatizovaných systémech.

Upozornění

Je důležité si uvědomit, že tento produkt není hotovým zařízením. Jedná se o komponentu, která vyžaduje odbornou montáž. Doporučuje se, aby byl modul instalován kvalifikovaným technikem, aby byla zajištěna bezpečnost a správná funkčnost.

Modul relé 5V s úrovňovým spínačem je skvělou volbou pro všechny, kteří hledají spolehlivý a efektivní způsob, jak ovládat elektrická zařízení. S jeho robustními funkcemi a snadnou instalací je ideální pro široké spektrum aplikací, ať už v domácnosti, nebo v průmyslu. Pořiďte si tento modul a využijte jeho potenciál pro vaše projekty!
