Modul relé 5V – 4 kanály s úrovňovým spínačem

Modul relé 5V – 4 kanály s úrovňovým spínačem

92

Produkt skladem

Popis

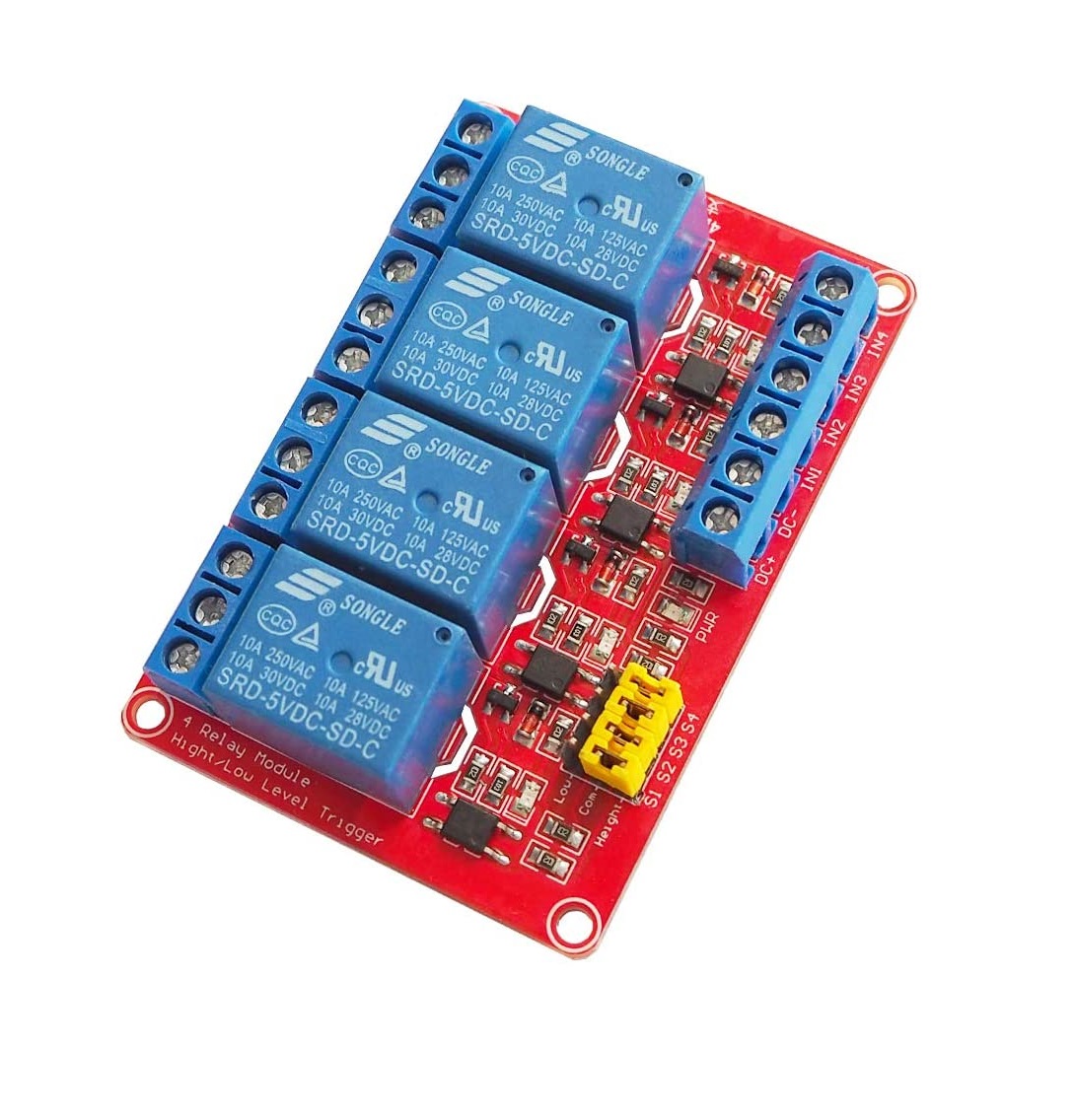

Modul relé 5V – 4 kanály s úrovňovým spínačem

Modul relé 5V s úrovňovým spínačem a optickým oddělením představuje ideální řešení pro různé aplikace, kde je potřeba spínat větší zátěže pomocí nízkého napětí. Tento modul je navržen tak, aby splnil požadavky jak profesionálních, tak hobby uživatelů, kteří hledají spolehlivý a efektivní způsob ovládání elektrických zařízení.

Hlavní vlastnosti produktu

  • Počet kanálů: Modul obsahuje 4 kanály, což umožňuje současné ovládání několika zařízení.
  • Pracovní napětí: Modul funguje na napětí 5V, což je standardní napětí pro mnoho elektronických projektů.
  • Relé s vysokou kapacitou: Každé relé je schopno spínat zátěže až do 250VAC a 10A, což zajišťuje široké možnosti použití.
  • LED indikace: Každý kanál je vybaven LED indikátorem, který jasně signalizuje aktuální stav sepnutí relé.
  • Optické oddělení: Modul nabízí kvalitní oddělení mezi budící a spínanou částí, což zvyšuje bezpečnost a spolehlivost celého systému.

Specifikace modulu

Modul relé má rozměry 73 x 50 x 20 mm, což z něj činí kompaktní komponentu, kterou lze snadno integrovat do různých projektů. Dále je důležité zmínit, že spínací proud modulu činí pouze 5mA, což znamená, že je možné ho řídit i z nízkoproudových zařízení, jako jsou mikrokontroléry nebo jiné digitální obvody.

Jak funguje úrovňový spínač?

Modul relé je vybaven úrovňovým spínačem, který umožňuje uživateli zvolit, zda chce relé aktivovat logickou 0 (nízkou úrovní) nebo logickou 1 (vysokou úrovní). Tato funkce je realizována prostřednictvím jumperu, který se připojuje na pin LOW nebo HIGH, což dává uživateli flexibilitu při návrhu a realizaci ovládacích obvodů.

Rozhraní modulu

Modul je snadno připojitelný díky jasně označeným terminálům:

  • DC+: VCC – připojení napájení.
  • DC-: GND – zemní připojení.
  • Výstupy relé:
    • NO: Otevřené – normálně otevřený kontakt.
    • COM: Společný kontakt.
    • NC: Zavřené – normálně zavřený kontakt.

Využití modulu relé

Tento modul relé se hodí pro široké spektrum aplikací, jako jsou:

  • Ovládání osvětlení a dalších elektrických zařízení v domácnosti.
  • Automatizace různých procesů v průmyslové výrobě.
  • Řízení motorů a dalších výkonných zařízení.
  • Vytváření inteligentních domácích systémů a IoT aplikací.

Bezpečnostní upozornění

Je důležité mít na paměti, že modul relé není hotovým zařízením, ale komponentou, která vyžaduje odbornou montáž. Uživatelé by měli mít odpovídající znalosti a dovednosti pro bezpečné připojení a používání tohoto modulu.

Závěr

Modul relé 5V – 4 kanály s úrovňovým spínačem je výkonný a flexibilní nástroj pro každého, kdo potřebuje efektivně ovládat elektrické zařízení. Díky svým unikátním vlastnostem, jako je optické oddělení, LED indikace a možnost přizpůsobení úrovně spínání, je ideální volbou pro různé projekty, ať už pro profesionální nebo hobby účely. Rozhodnutí pro tento modul znamená investici do spolehlivosti a bezpečnosti.
