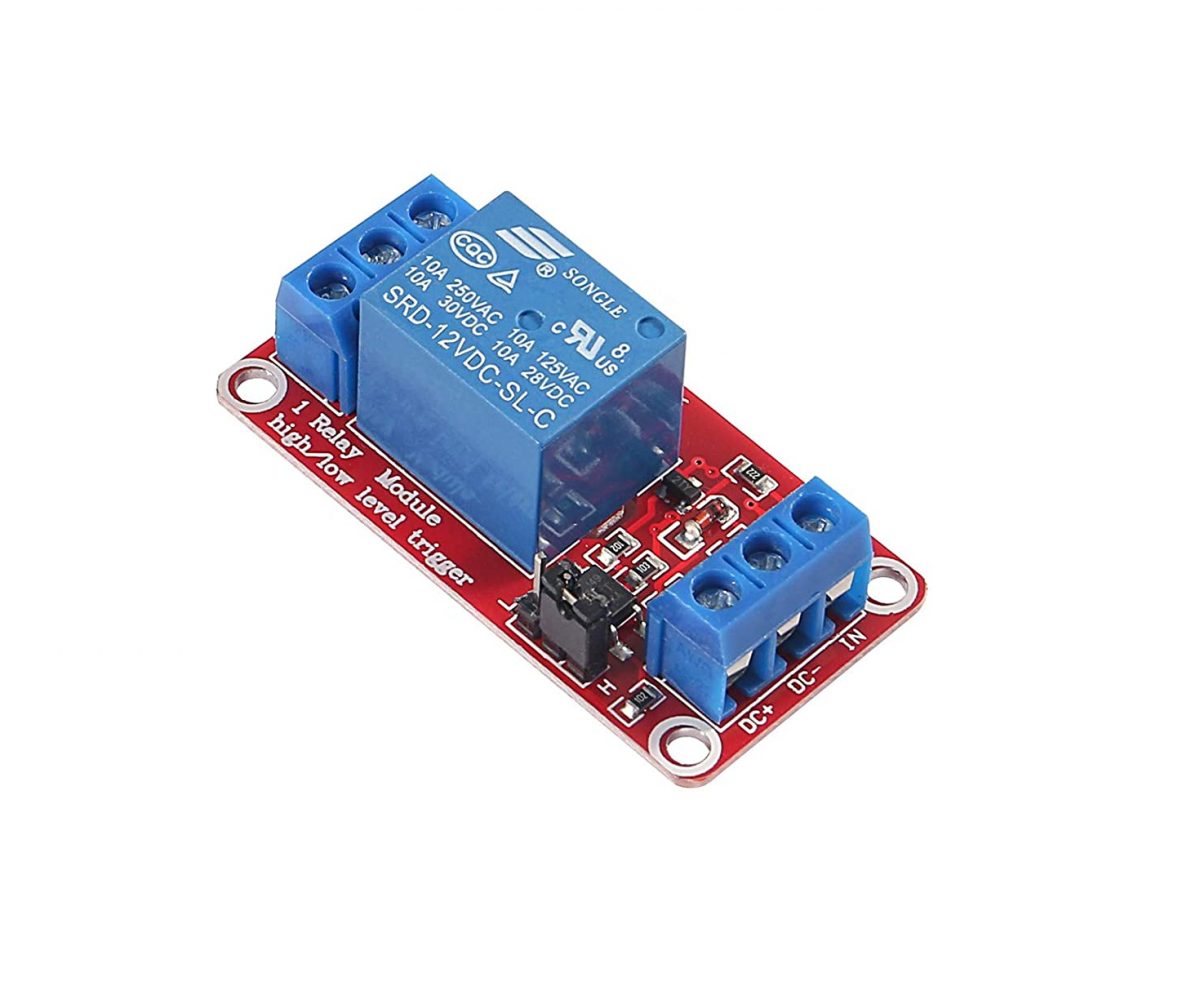

Modul relé DC 12V – 1 kanál s úrovňovým spínačem

Modul relé DC 12V – 1 kanál s úrovňovým spínačem

28

Produkt skladem

Popis

Modul relé DC 12V – 1 kanál s úrovňovým spínačem

Modul relé DC 12V s úrovňovým spínačem je ideální komponenta pro ty, kteří hledají spolehlivý a efektivní způsob, jak ovládat elektrické zařízení. Díky svému jedinečnému designu a kvalitnímu optickému oddělení, tento modul zajišťuje bezpečné a efektivní spínání s maximálním výkonem.

Klíčové vlastnosti

  • Pracovní napětí: 12V – optimální pro širokou škálu aplikací.
  • Relé s vysokou kapacitou: 250VAC a 10A – umožňuje spínání různých zařízení s vysokým proudem.
  • Nízkoúrovňový a vysokoúrovňový spínač: Umožňuje flexibilní konfiguraci podle potřeb uživatele, a to díky jumperu, který lze připojit na pin LOW nebo HIGH.
  • LED indikace sepnutí: Poskytuje vizuální informaci o stavu relé, což usnadňuje sledování jeho činnosti.
  • Kvalitní optické oddělení: Vysoká úroveň oddělení budící a spínané části pomocí profrézovaného plošného spoje, což zajišťuje bezpečnost a stabilitu při provozu.
  • Kompatibilita: Modul lze snadno integrovat do různých projektů a aplikací, což z něj činí ideální volbu pro hobbyisty i profesionály.

Technické specifikace

Modul relé je navržen tak, aby splnil vysoké standardy kvality a výkonu. Jeho specifikace zahrnují:

  • Spínací proud: 5mA – efektivní pro ovládání různých elektrických zařízení.
  • Počet kanálů: 1 – ideální pro jednoduché aplikace, kde je potřeba ovládat jedno zařízení.
  • Rozměry: 25 x 50 x 20 mm – kompaktní velikost umožňuje snadnou integraci do různých projektů.

Rozhraní modulu

Modul relé je vybaven jednoduchým a přehledným rozhraním, které zahrnuje:

  • DC+: VCC – připojení k napájení.
  • DC-: GND – připojení k zemi.
  • Výstupy relé:
    • NO: otevřené – výstup aktivován při sepnutí relé.
    • COM: společný – výstup pro připojení zařízení.
    • NC: zavřené – výstup deaktivován při sepnutí relé.

Bezpečnostní upozornění

Je důležité mít na paměti, že modul relé není hotovým zařízením. Vyžaduje odbornou montáž a znalosti v oblasti elektroniky. Správné zapojení a použití modulu zajistí jeho dlouhou životnost a optimální výkon.

Závěr

Modul relé DC 12V s úrovňovým spínačem je vynikající volbou pro všechny, kteří potřebují spolehlivě ovládat elektrická zařízení. Díky jeho robustnímu provedení, snadné integraci a flexibilnímu spínání, představuje ideální řešení pro různé projekty, ať už se jedná o domácí automatizaci, průmyslové aplikace nebo hobby projekty. Tento modul nabízí kombinaci výkonu, bezpečnosti a jednoduchosti, což z něj činí nezbytný nástroj pro každého, kdo pracuje s elektronikou.
