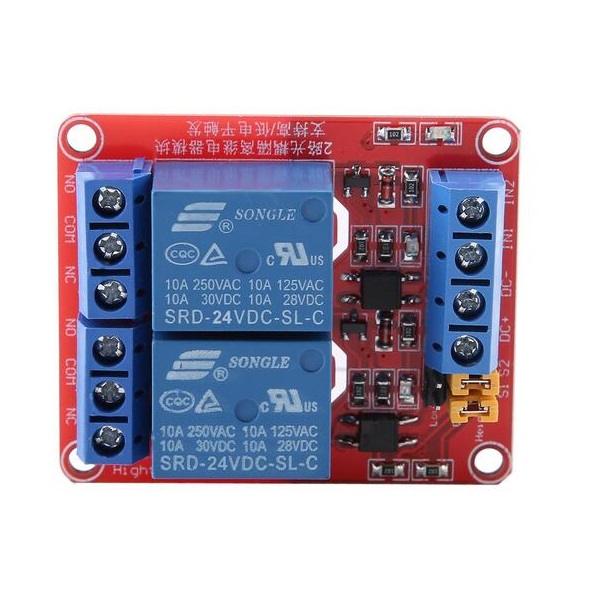

Modul relé DC 24V – 2 kanály s úrovňovým spínačem

Modul relé DC 24V s úrovňovým spínačem je ideálním řešením pro všechny, kdo hledají spolehlivou a efektivní komponentu pro ovládání elektrických zařízení. Tento modul je navržen tak, aby splnil náročné požadavky na automatizaci a řízení, a to díky svým jedinečným vlastnostem a kvalitnímu zpracování.

Klíčové vlastnosti produktu

• Napájení: Pracovní napětí modulu činí 24V DC, což zajišťuje stabilní a bezpečný provoz.
• Počet kanálů: Modul disponuje dvěma kanály, což umožňuje ovládat více zařízení současně.
• Spínací proud: Maximální spínací proud dosahuje 10A při napětí 250VAC, což zaručuje vysokou účinnost a spolehlivost při ovládání různých aplikací.
• Úrovňový spínač: Modul nabízí možnost nastavení nízkoúrovňového (logická 0) a vysokoúrovňového spínače (logická 1) pomocí jumperů připojených na piny LOW a HIGH.
• LED indikace: Modifikace je vybavena LED indikací sepnutí, která poskytuje vizuální potvrzení o stavu relé.
• Optické oddělení: Díky kvalitnímu optickému oddělení mezi budící a spínanou částí je zajištěna vysoká úroveň bezpečnosti a ochrany citlivých komponentů.

Technické specifikace

Rozměry modulu jsou 73 x 50 x 20 mm, což umožňuje snadnou integraci do různých projektů a systému. Modul je navržen tak, aby usnadnil montáž a použití, a zároveň splňoval vysoké standardy kvality a výkonu.

Rozhraní modulu

• DC+: VCC (napájení)
• DC-: GND (uzemnění)
• Výstupy relé:
• NO: otevřené (normálně otevřené)
• COM: společný
• NC: zavřené (normálně zavřené)

Použití a aplikace

Modul relé DC 24V je ideální pro různé aplikace, jako jsou automatizace domácností, řízení osvětlení, spínání motorů nebo ovládání různých elektrických zařízení. Díky své flexibilitě a jednoduché instalaci se hodí pro jakékoli projekty, které vyžadují spolehlivé ovládání elektrických obvodů.

Bezpečnostní upozornění

Je důležité poznamenat, že tento produkt není hotovým zařízením. Jedná se o komponentu, která vyžaduje odbornou montáž. Před použitím je doporučeno důkladně prostudovat technickou dokumentaci a řídit se bezpečnostními standardy.

Závěr

Modul relé DC 24V s úrovňovým spínačem je vynikajícím nástrojem pro profesionály i hobbyisty, kteří hledají spolehlivé a efektivní řešení pro ovládání elektrických zařízení. Díky svým unikátním vlastnostem, jako je optické oddělení a LED indikace, poskytuje uživatelům vysoký standard výkonu a bezpečnosti. Tento modul je skvělou volbou pro všechny, kteří chtějí zjednodušit své projekty a zajistit si bezproblémové řízení elektronických obvodů.
