Popis

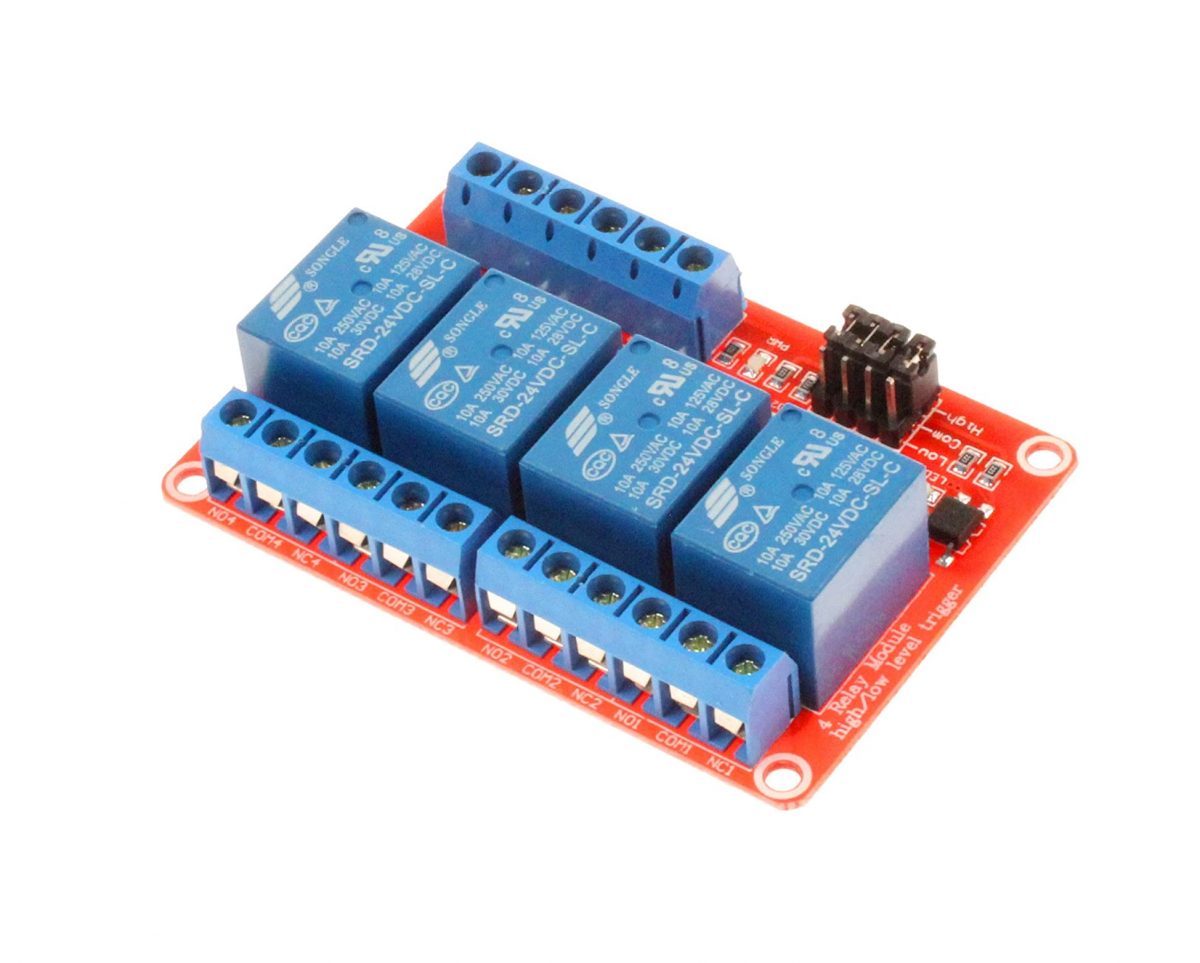

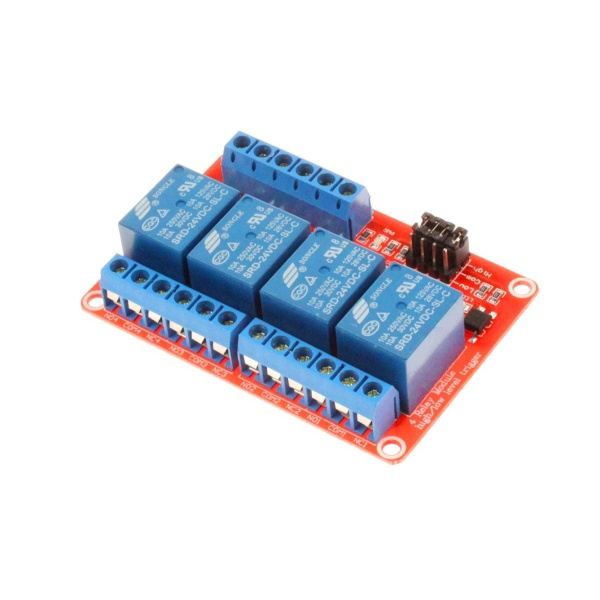

Modul relé DC 24V – 4 kanály s úrovňovým spínačem

Modul relé DC 24V s úrovňovým spínačem představuje ideální řešení pro všechny, kteří hledají spolehlivý a efektivní způsob, jak ovládat elektrické zařízení. Tento modul je vybaven čtyřmi kanály, což umožňuje simultánní ovládání více zařízení, a to s vysokou přesností a bezpečností.

Klíčové vlastnosti produktu

• Pracovní napětí: 24V DC, což zajišťuje široké spektrum využití v různých aplikacích.
• Relé: Kvalitní relé s maximálním zatížením 250VAC a 10A, které zaručuje spolehlivost a dlouhou životnost.
• Úrovňový spínač: Možnost volby mezi nízkoúrovňovým (logická 0) a vysokoúrovňovým (logická 1) spínačem, díky jumperu připojenému na pin LOW nebo HIGH.
• LED indikace: Integrovaná LED dioda signalizující aktuální stav sepnutí relé, což usnadňuje monitoring a diagnostiku.
• Optické oddělení: Kvalitní oddělení budící části od spínané části pomocí profrézovaného plošného spoje, které zajišťuje bezpečnost a ochranu před přepětím.
• Rozměry: Kompaktní rozměry 73 x 50 x 20 mm, které umožňují snadnou integraci do různých projektů a zařízení.
• Spínací proud: Minimální spínací proud pouze 5mA, což zajišťuje efektivní využití energie.

Technické specifikace

Modul relé je navržen tak, aby splňoval vysoké standardy kvality a výkonu. Jeho technické parametry jsou následující:

• Počet kanálů: 4
• Výstupy relé:
  • NO: otevřené
  • COM: společný kontakt
  • NC: zavřené
• Rozhraní modulu:
  • DC+: VCC
  • DC-: GND

Využití modulu relé

Modul relé DC 24V je vhodný pro široké spektrum aplikací, jako jsou:

• Ovládání domácí automatizace
• Řízení osvětlení
• Automatizace průmyslových procesů
• Ovládání motorů a dalších elektrických zařízení
• Vytváření bezpečnostních systémů

Důležité upozornění

Je nutné si uvědomit, že modul relé není hotovým zařízením, ale komponentou, která vyžaduje odbornou montáž. Před použitím je důležité se seznámit s technickými parametry a požadavky na instalaci, aby bylo možné zajistit správnou funkčnost a bezpečnost.

Závěr

Modul relé DC 24V s úrovňovým spínačem je vynikající volbou pro ty, kteří potřebují spolehlivý a efektivní způsob ovládání elektrických zařízení. Díky svým unikátním vlastnostem, jako je možnost volby úrovňového spínače, kvalitní optické oddělení a kompaktní rozměry, se tento modul stává ideálním řešením pro široké spektrum aplikací. Vysoká kvalita provedení a technické specifikace zaručují dlouhou životnost a spolehlivost, což je klíčové pro úspěšné provádění projektů v oblasti automatizace a řízení.
