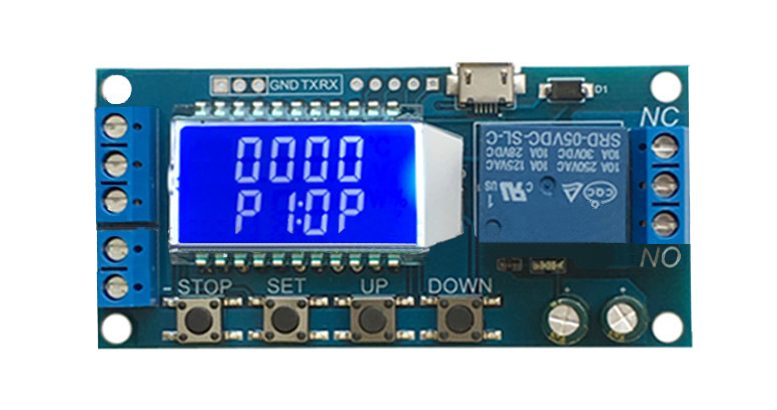

Modul relé s nastavitelným časovačem odpojení, připojení a LCD displejem
199 Kč
Téma produktu:
Kategorie produktu:
Obsahuje 2 řádkový displej, možnost nastavení přes UART, podporuje napájení přes micro USB, automatické ukládání nastavení a jeho uložení i po ztrátě napájení.
Popis módů:
P1: Po vstupním impulzu je relé sepnuto po nastavenou dobu OP
P2: Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se spustí nový časovač
P3: Po vstupním impulzu je relé sepnuto po nastavenou dobu OP, po vstupním impulzu během odpočítávání OP se časovač resetuje, dojde k odpojení relé a časovač se zastaví
P4
P5
P6
P7: Po vstupním impulzu, relé se sepne po uplynutí doby OP, během odpočítávání, po vstupním impulzu se časování zastaví
Nastavení parametrů:
Stiskněte a podržte tlačítko SET pro nastavení módu a parametrů
Tlačítky UP/DOWN měníte módy P1 - P7
Krátce stiskněte tlačítko SET pro zvolení módu a pokračování v nastavení parametrů
V tomto nastavení parametrů stiskněte tlačítko SET pro přepínání parametrů, které budou modifikovány. Stisknutím UP/DOWN měníte hodnoty právě nastavovaného parametru. (Neplatí pro módy P1, P3 P7)
V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro přepínání jednotky (1s/0,1s/0,01s/1min)
Po nastavení všech parametrů stiskněte tlačítko SET déle, než 2 sekundy pro uložení a opuštění nastavení.
Nastavení přes UART:
Konfigurace: přenosová rychlost 9600 (baudů)
Příkazy:
Read: vypíše systémové parametry
OP: formát času doby OP
OP: xxxx - 1s
OP: xxx.x - 0,1s
OP: xx.xx - 0,01s
OP: x.x.x.x - 1 min
CL: formát času doby CL
CL: xxxx - 1s
CL: xxx.x - 0,1s
CL: xx.xx - 0,01s
CL: x.x.x.x - 1 min
LP: xxxx- nastavení cyklů
ON: relé bude zapnuto
OFF: relé bude vypnuto
PX: nastavuje mód (např. P1)
Změna rozsahu časovače:
V nastavení parametru OP/CL stiskněte krátce tlačítko STOP pro zvolení časového rozsahu:
XXXX: 1s - 9999s
XXX.X: 0,1s - 999,9s
XX.XX: 0,01s - 99,99s
X.X.X.X: 1 minuta - 999,9 minut
Specifikace:
Napájení: 6V - 30V (micro USB 5V)
Klidový proud: 15mA
Provozní proud: 50mA
Relé: 49VAC 5A, 30V DC 5A
Časovač: od 0,01s do 9999 minut
Provozní teplota: -40 - 85°C
Velikost: 8 x 3,8 x 1,9 cm
Životnost: 100 000 sepnutí
Izolace pomocí optočlena
Výborná schopnost vůči rušení
Balíček obsahuje jeden relé modul s nastavitelným časovačem odpojení, připojení a LCD displejem.
