Popis

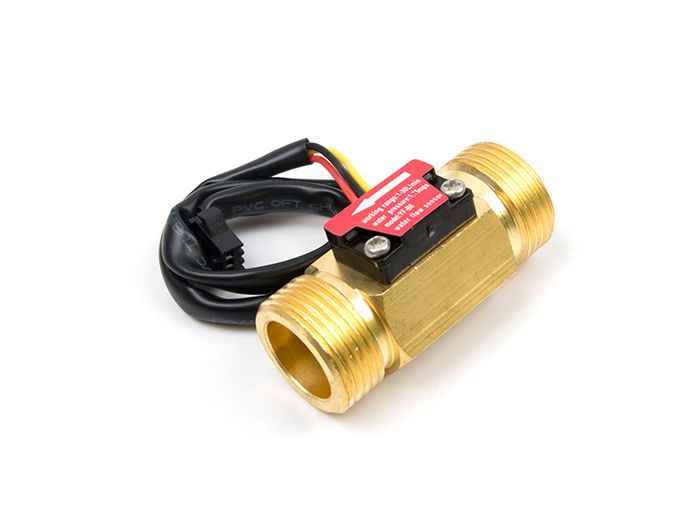

Mosazný průtokoměr YF-B6 3/4" 1-30L/min 5-15V

Mosazný průtokoměr YF-B6 je spolehlivým a přesným měřicím zařízením, ideálním pro širokou škálu aplikací, kde je potřeba monitorovat průtok kapalin. Díky svému robustnímu tělu z mosazi a kvalitní konstrukci poskytuje tento průtokoměr výjimečnou odolnost a dlouhou životnost, což z něj činí ideální volbu pro profesionální použití i domácí projekty.

Klíčové vlastnosti

• Pracovní napětí: 5 – 15V DC, což zaručuje široké možnosti napájení a kompatibilitu s různými systémy.
• Průtok kapaliny: 1 – 30L/min, což umožňuje měření jak malých, tak i větších objemů kapaliny.
• Maximální proud: 15 mA při 5V, což znamená nízkou spotřebu energie a efektivní provoz.
• Provozní teplota: -25 +80°C, což zajišťuje spolehlivost i v náročných podmínkách.
• Provozní vlhkost: 35% 90% RH, což zaručuje funkčnost i v prostředích s vysokou vlhkostí.

Technické specifikace

Průtokoměr YF-B6 je navržen tak, aby splňoval náročné požadavky na měření. S vnějším závitem o velikosti 3/4" se snadno integruje do různých systémů. Výstupní signál 5V TTL usnadňuje připojení k různým řídicím jednotkám a mikroprocesorům, což z něj činí ideální komponent pro automatizaci a řízení procesů.

Délka těla průtokoměru je 60 mm, zatímco délka závitu činí 11 mm. S délkou kabelu přibližně 15 cm je zajištěno snadné připojení k dalším komponentům. Materiál těla z mosazi nejenže zajišťuje vysokou odolnost, ale také přispívá k estetickému vzhledu zařízení.

Charakteristika pulzů

Průtokoměr YF-B6 je vybaven charakteristikou pulzů, která se liší v závislosti na průtoku kapaliny:

• 198 Hz při průtoku 30 l/min
• 99 Hz při průtoku 15 l/min
• 33 Hz při průtoku 5 l/min

Frekvence pulzů je dána vzorcem F = 6,6 Q, kde Q představuje průtok v litrech za minutu. Tato vlastnost umožňuje snadné a přesné sledování průtoku v reálném čase, což je zásadní pro efektivní řízení procesů.

Snadná instalace a údržba

Instalace mosazného průtokoměru YF-B6 je jednoduchá díky standardizovanému závitu a přehlednému zapojení vodičů. Vodiče jsou barevně označeny pro snadnou orientaci: červená pro napájení (VCC), žlutá pro výstup (OUT) a černá pro zem (GND). Tímto způsobem je zajištěno, že i uživatelé s minimálními technickými znalostmi mohou snadno zařízení připojit a začít využívat jeho výhod.

Údržba průtokoměru je rovněž nenáročná. Díky kvalitnímu zpracování z mosazi je zajištěna vysoká odolnost vůči korozi a mechanickému opotřebení, což znamená, že uživatelé mohou očekávat dlouhou životnost zařízení bez potřeby časté údržby.

Využití

Mosazný průtokoměr YF-B6 je ideální pro široké spektrum aplikací, včetně:

• Automatizace domácností
• Průmyslové aplikace
• Zavlažovací systémy
• Laboratorní experimenty
• Řízení procesů v chemickém a potravinářském průmyslu

Se svými vynikajícími vlastnostmi a širokým spektrem využití je mosazný průtokoměr YF-B6 skvělou volbou pro každého, kdo hledá spolehlivé a přesné měření průtoku kapalin. Vysoká kvalita materiálů, snadná instalace a provoz v náročných podmínkách z něj činí ideální komponent pro všechny typy projektů.
