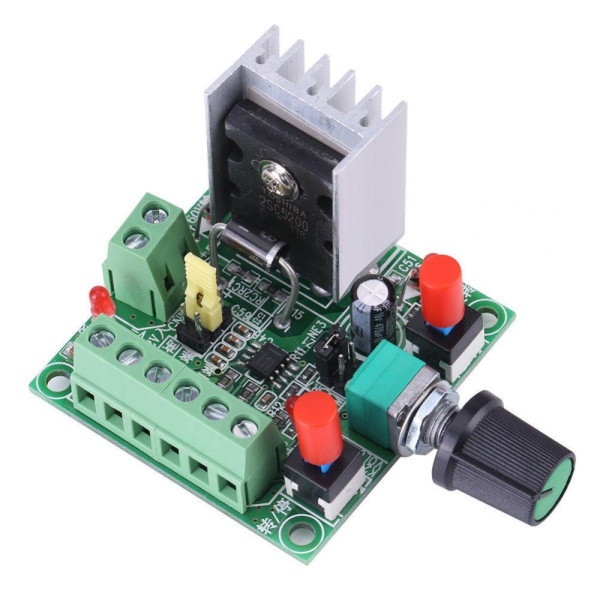

Ovladač krokových motorů, univerzální, Freq/Duty signál
378 Kč
Kategorie produktu:
Popis
V kombinaci s motorovým driverem je tento ovladač jednoduchou cestou, jak rozpohybovat a ovládat krokový motor.
FREQ/PWM:
Modul má dva režimy provozu, frekvenční a PWM.
Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem. V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu“. V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem.
Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů.
K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.
Modul umožňuje: plynulou regulaci otáček krokového motoru (i nad rámec pracovní freqvence motoru)
pozastavení otáčení motoru
změnu směru otáčení motoru
široký rozsah pracovních kmitočtů pro různé drivery a různé krokové motory – univerzální modul
Specifikace:
Napájecí napětí: 5-160V DC (5-12V nebo 12-160V dle zapojení)
Integrovaný obvod: NE555, Analogové řízení
Pracovní režim: FREQ (úprava frekvence výstupního signálu) nebo PWM (změna poměru doby aktivního a neaktivního signálu – duty cycle)
Pracovní rozsahy FREQ: 60Hz – 192Hz, 540Hz – 16kHz, 5,6kHz – 122kHz
Pracovní rozsahy PWM: 91Hz – 156Hz, 820Hz – 1,3kHz, 8,3kHz – 12kHz
Kontrolky: Napájení, Enable, Směru otáčení
Rozměry: 50x50x35mm
Hmotnost: 50g
Upozornění: Ovladač sám o sobě není možné připojit na krokový motor, je zapotřebí výkonového prvku – driveru, pro který tento ovladač funguje jako jednoduchá řídící jednotka. Typicky například driver TB6600.
Uopzornění: Při práci s napětím nad 60VDC dbejte bezpečnosti své i osob v kontaktu s tímto modulem. Napětí nad 60VDC je již nebezpečné napětí a je zapotřebí odbroné montáže.
Obsah balení:
1x Ovladač krokových motorů, univerzální, Freq/Duty signál
