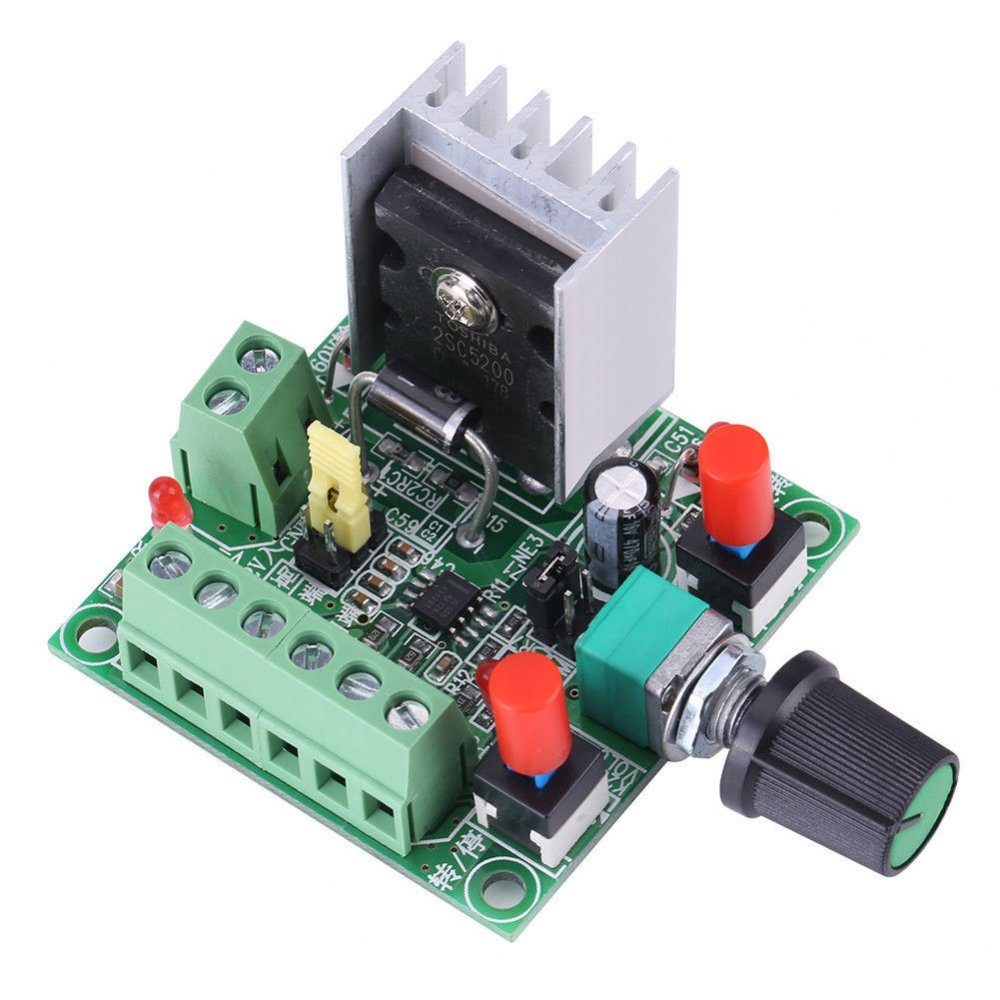

Ovladač krokových motorů, univerzální, Freq/Duty signál

378 Kč

Ovladač krokových motorů, univerzální, Freq/Duty signál je efektivní a flexibilní řešení pro řízení krokových motorů v různých aplikacích. Tento modul, navržený pro snadné propojení s motorovými… Zobrazit více

Hosík doporučuje

93/100

Univerzálnost
Snadná regulace
Bezpečnostní upozornění

Ovladač krokových motorů nabízí široké možnosti nastavení a provozní režimy, což z něj činí univerzální řešení pro různé aplikace. Kvalita zpracování je dobrá, ale vyžaduje externí driver.

SKU: 1750398125 Kategorie: Moduly Štítky: motoru, ovladac

Popis

Hlavní vlastnosti produktu

Jednoduché ovládání: Modul umožňuje snadné nastavení otáček motoru pomocí velkého potenciometru, což zajišťuje intuitivní ovládání pro uživatele všech úrovní zkušeností.
Dva provozní režimy: Ovladač nabízí dva režimy provozu – frekvenční a PWM, což uživatelům poskytuje flexibilitu při výběru optimálního režimu pro konkrétní aplikaci.
Široký rozsah pracovních frekvencí: Umožňuje nastavení širokého rozsahu pracovních kmitočtů, což z něj činí univerzální modul kompatibilní s různými typy krokových motorů a driverů.
Bezpečnostní prvky: Dva západkové spínače umožňují uživateli snadno aktivovat nebo deaktivovat výstup motoru a řídit směr otáčení, což přispívá k vyšší bezpečnosti při provozu.

Technické specifikace

Ovladač krokových motorů je vybaven následujícími technickými parametry:

Napájecí napětí: 5-160V DC (možnost výběru 5-12V nebo 12-160V podle zapojení).
Integrovaný obvod: NE555 pro analogové řízení.
Pracovní režim: FREQ (úprava frekvence výstupního signálu) nebo PWM (změna poměru aktivního a neaktivního signálu).
Pracovní rozsahy FREQ: 60Hz – 192Hz, 540Hz – 16kHz, 5,6kHz – 122kHz.
Pracovní rozsahy PWM: 91Hz – 156Hz, 820Hz – 1,3kHz, 8,3kHz – 12kHz.
Kontrolky: Napájení, Enable, Směru otáčení.
Rozměry: 50x50x35mm.
Hmotnost: 50g.

Funkce a výhody

Tento modul impulzního generátoru je ideální pro široké spektrum aplikací, od domácích projektů po průmyslové použití. Umožňuje:

Plynulou regulaci otáček: Uživatelé mohou snadno přizpůsobit rychlost otáčení motoru, což je ideální pro aplikace vyžadující přesnou kontrolu.
Pauzy v otáčení motoru: Funkce pozastavení otáčení motoru zajišťuje větší flexibilitu a kontrolu nad provozem.
Jednoduchou změnu směru otáčení: Uživatelé mohou snadno měnit směr otáčení motoru, což je užitečné v různých aplikacích, kde je potřeba změnit směr pohybu.
Univerzálnost: Modul je kompatibilní s různými typy motorových driverů, jako je například TB6600, což z něj činí ideální volbu pro různé projekty.

Bezpečnostní upozornění

Je důležité mít na paměti, že ovladač sám o sobě nelze připojit přímo k krokovému motoru. Je nutné použít výkonový prvek, tedy driver, který zajistí správnou funkci modulu. Při práci s napětím nad 60VDC je nutné dbát zvýšené opatrnosti, jelikož se jedná o nebezpečné napětí, které vyžaduje odbornou montáž a dodatečná bezpečnostní opatření.

Obsah balení

Balení obsahuje:

1x Ovladač krokových motorů, univerzální, Freq/Duty signál.

Ovladač krokových motorů, univerzální, Freq/Duty signál je tedy ideálním nástrojem pro všechny, kteří potřebují spolehlivě a efektivně řídit krokové motory v širokém spektru aplikací. S jeho pomocí je možné dosáhnout vysoké úrovně kontroly a flexibility, což z něj činí nezbytný prvek pro každého nadšence do elektroniky nebo profesionála v oboru.

FAQ - Časté dotazy:

Jaké jsou režimy provozu ovladače krokových motorů?

Ovladač krokových motorů má dva hlavní režimy provozu: frekvenční a PWM. V frekvenčním režimu generuje modul signál s obdélníkovým průběhem, jehož frekvenci lze řídit pomocí potenciometru. Tento režim nabízí tři frekvenční rozsahy, které se volí pomocí jumperu. V režimu PWM modul generuje signál modulovaný šířkou impulsu, přičemž pracovní cyklus je také nastavitelný potenciometrem. Tyto režimy umožňují flexibilní ovládání krokového motoru podle potřeb uživatele.

Jaké napájecí napětí je potřeba pro ovladač?

Ovladač krokových motorů může být napájen v rozsahu od 5 do 160V DC, v závislosti na zapojení. Uživatelé mohou zvolit mezi dvěma variantami: 5-12V nebo 12-160V. Je důležité dodržovat doporučené napětí, aby se zajistila správná funkce modulu a předešlo se poškození. Při práci s napětím nad 60VDC je třeba dbát na bezpečnost a zajistit odbornou montáž, protože toto napětí je považováno za nebezpečné.

Jaké funkce ovladač nabízí pro řízení motoru?

Ovladač krokových motorů poskytuje několik užitečných funkcí pro řízení motoru. Uživatel může plynule regulovat otáčky motoru, pozastavit jeho otáčení a měnit směr otáčení. Tyto funkce umožňují přizpůsobit chování motoru specifickým potřebám aplikace. Ovladač je navržen tak, aby byl univerzální a kompatibilní s různými typy krokových motorů a driverů, což z něj činí flexibilní řešení pro různé projekty.

Jaké jsou pracovní rozsahy pro FREQ a PWM?

Ovladač krokových motorů má specifikované pracovní rozsahy pro oba režimy. Pro frekvenční režim (FREQ) jsou rozsahy 60Hz - 192Hz, 540Hz - 16kHz a 5,6kHz - 122kHz. Pro PWM režim jsou rozsahy 91Hz - 156Hz, 820Hz - 1,3kHz a 8,3kHz - 12kHz. Tyto rozsahy umožňují uživatelům přizpůsobit výstupní signál podle požadavků motoru a aplikace, což zajišťuje efektivní a přesné řízení.

Co je třeba mít na paměti při používání ovladače?

Při používání ovladače krokových motorů je důležité mít na paměti, že ovladač sám o sobě nelze připojit přímo k motoru. Je nutné mít výkonový prvek, jako je driver TB6600, který funguje jako řídící jednotka. Dále je třeba dbát na bezpečnost při práci s napětím nad 60VDC, které je považováno za nebezpečné. V takových případech je doporučeno zajistit odbornou montáž a dodržovat bezpečnostní opatření, aby se předešlo úrazům.
