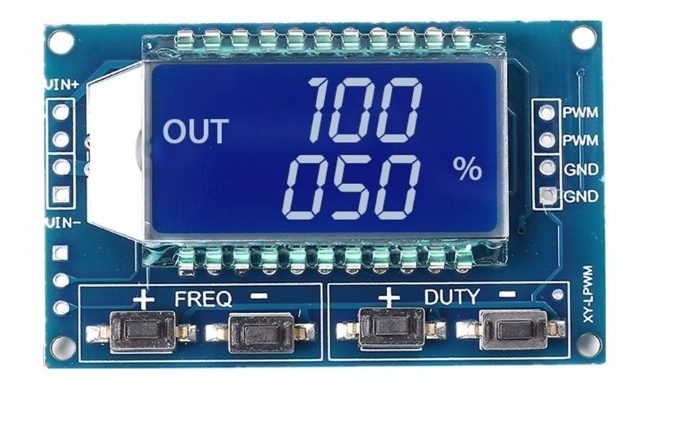

PWM generátor signálu s LCD displejem – Nastavitelný

PWM generátor signálu s LCD displejem představuje vysoce výkonný nástroj pro generaci pulzně šířkově modulovaných signálů, který je ideální pro široké spektrum aplikací v oblasti elektroniky a automatizace. Tento přístroj je navržen tak, aby splňoval potřeby profesionálů i amatérských nadšenců, kteří hledají přesný a spolehlivý generátor signálu.

Unikátní vlastnosti produktu

• Pokročilá PWM technologie: Generátor využívá pulzně šířkovou modulaci (PWM), což umožňuje precizní nastavení frekvence a střídy signálu.
• LCD displej: Velký a přehledný LCD displej zajišťuje snadné čtení nastavení a aktuálních hodnot, což usnadňuje ovládání přístroje.
• Široký frekvenční rozsah: Podporuje frekvence od 1 Hz až do 150 kHz, což pokrývá široké spektrum aplikací.
• Vysoká přesnost: Frekvenční přesnost dosahuje přibližně 2 % v každém rozsahu, což zaručuje spolehlivost při používání v kritických aplikacích.
• Automatické přepínání rozsahů: Frekvence je rozdělena do čtyř různých rozsahů, což zjednodušuje uživatelské nastavení a optimalizuje výkon.

Detailní specifikace

Generátor signálu nabízí široké možnosti nastavení:

• Rozsahy frekvence:
  • 1 Hz – 999 Hz (nejmenší jednotka 1 Hz)
  • 1,00 kHz – 9,99 kHz (nejmenší jednotka 0,01 kHz)
  • 10,0 kHz – 99,9 kHz (nejmenší jednotka 0,1 kHz)
  • 1 kHz – 150 kHz (nejmenší jednotka 1 kHz)
• Střídání: Nastavení střídy se pohybuje v rozmezí 0 – 100 %, což umožňuje maximální flexibilitu v aplikacích.
• Ovládací tlačítka: Modul je vybaven čtyřmi tlačítky pro snadné nastavování frekvence a střídy. Krátké stisknutí umožňuje zvýšení nebo snížení hodnoty, zatímco dlouhé stisknutí umožňuje rychlé úpravy.
• Uložení parametrů: Nastavené hodnoty se automaticky ukládají, což znamená, že i po odpojení napájení nedojde k jejich ztrátě.

Technické parametry

Generátor signálu má následující technické specifikace:

• Pracovní napětí: 3,3 V až 30 V, což zajišťuje kompatibilitu s různými napájecími zdroji.
• Maximální výstupní proud: 30 mA, což je dostatečné pro většinu aplikací.
• Výstupní amplituda: PWM amplituda odpovídá napájecímu napětí, což zvyšuje univerzálnost zařízení.
• Teplota prostředí: Funkční rozsah teploty je -20 °C až +70 °C, což zajišťuje spolehlivý provoz i v náročných podmínkách.

Využití a aplikace

PWM generátor signálu s LCD displejem je ideální pro široké spektrum aplikací, včetně:

• Testování a ladění elektronických obvodů
• Kontrolu motorů a servomotorů
• Simulaci různých signálů pro výuku a experimentální účely
• Ovládání intenzity osvětlení a dalších zařízení

Vzhledem k jeho flexibilitě, přesnosti a uživatelsky přívětivému designu se PWM generátor signálu s LCD displejem stává neocenitelným pomocníkem pro každého, kdo pracuje v oblasti elektroniky. Jeho robustní konstrukce a široké možnosti nastavení z něj činí ideální volbu pro profesionální i hobby použití.
