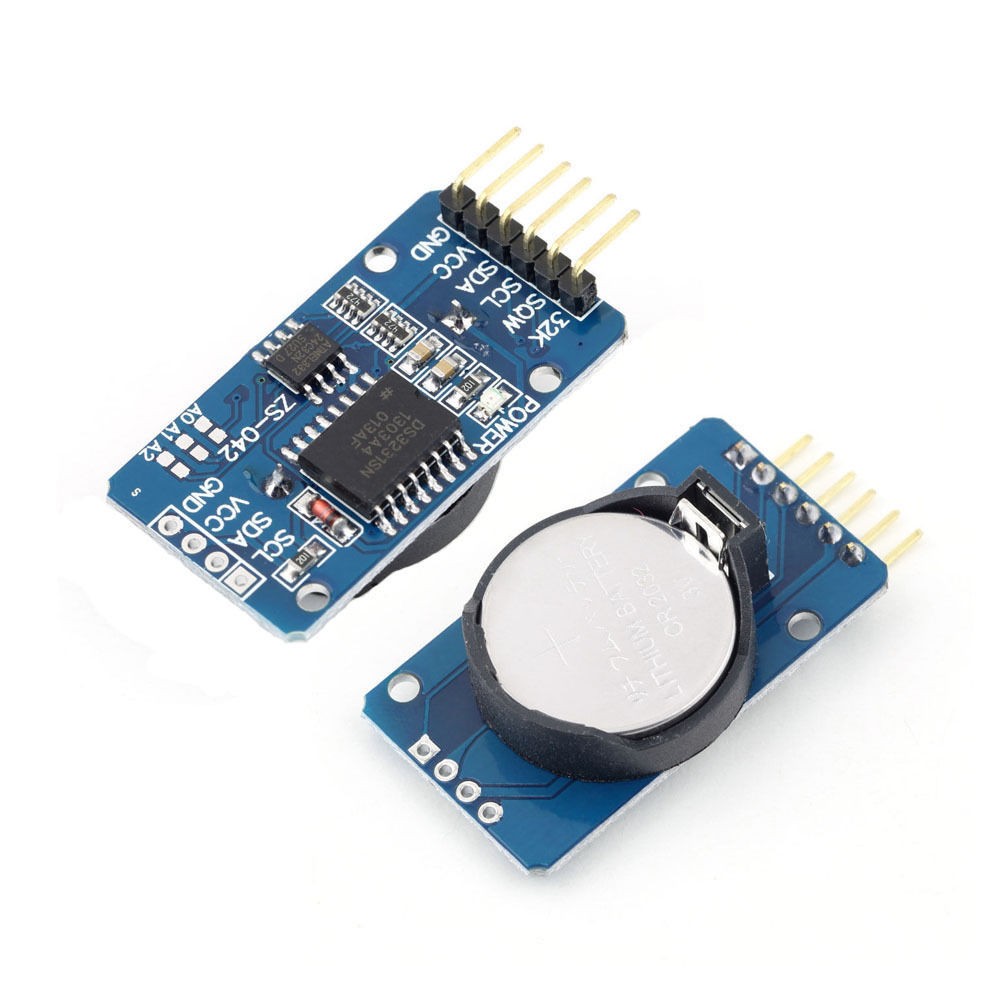

RTC Hodiny reálného času s paměťovým modulem pro Arduino – DS3231 AT24C32 IIC

Modul RTC (Real-Time Clock) DS3231 je ideálním řešením pro všechny, kteří potřebují přesné a spolehlivé měření času ve svých projektech s platformou Arduino. Tento low-cost modul je vybaven integrovaným teplotně kompenzovaným krystalovým oscilátorem (TCXO), který zajišťuje vynikající přesnost a stabilitu. S jeho pomocí je možné sledovat čas v reálném čase a ukládat důležitá data pro širokou škálu komerčních a průmyslových aplikací.

Hlavní vlastnosti

• Vysoká přesnost: Modul DS3231 dosahuje přesnosti 2 ppm v rozsahu teplot 0 – 40 °C, což zaručuje spolehlivé měření času.
• Kompletní časové údaje: Poskytuje sekundy, minuty, hodiny, den, datum, měsíc a rok, včetně korekce pro přestupné roky.
• Konfigurovatelné budíky: Dva samostatné budíky pro nastavování různých alarmů.
• Teplotní kompenzace: Integrovaný TCXO zajišťuje stabilní výkon i při změnách teploty.
• Paměťový čip AT24C32: Modul je vybaven paměťovým čipem s kapacitou 32 KB pro ukládání dalších dat.
• Jednoduché připojení: Komunikace přes I2C sběrnici umožňuje snadné propojení s dalšími I2C zařízeními.
• Podpora pro Arduino: Snadné zapojení k Arduino UNO R3 s jednoduchým připojením SCL a SDA.
• Napájení: Modul pracuje v rozsahu napětí 3,3 – 5,5 V, což zajišťuje širokou kompatibilitu.

Technické specifikace

Rozměry modulu DS3231 jsou 38 x 22 x 14 mm a jeho hmotnost je pouhých 8 gramů, což z něj činí kompaktní a lehké zařízení, které se snadno integruje do různých projektů. Modul podporuje maximální přenosovou rychlost 400 kHz při napájení 5V, což zajišťuje rychlou a efektivní komunikaci mezi zařízeními.

Připojení k Arduino

Pro připojení modulu k Arduino UNO R3 je nutné dodržet následující schéma:

• SCL: A5
• SDA: A4
• VCC: 5V
• GND: GND

Je důležité poznamenat, že modul neobsahuje baterii typu LIR2032, která je nezbytná pro zajištění pojistky při výpadku napájení. Tato baterie udržuje časový údaj i při vypnutí zařízení, čímž zajišťuje nepřetržité sledování času.

Využití modulu DS3231

Modul DS3231 je ideální pro různé aplikace, jako jsou:

• Automatizace domácnosti
• Průmyslové řízení a monitorování
• Chytré hodinky a náramky
• Data loggery pro sledování environmentálních podmínek
• Různé projekty s mikrokontroléry a IoT zařízeními

Modul RTC DS3231 s paměťovým modulem AT24C32 IIC je tedy vynikající volbou pro všechny, kteří hledají spolehlivé a přesné řešení pro sledování času. Jeho jednoduchá integrace, vysoká přesnost a široké možnosti využití z něj činí oblíbený produkt mezi hobbyisty i profesionály. S jeho pomocí lze snadno realizovat projekty, které vyžadují přesné časové údaje a možnost ukládání dat.
