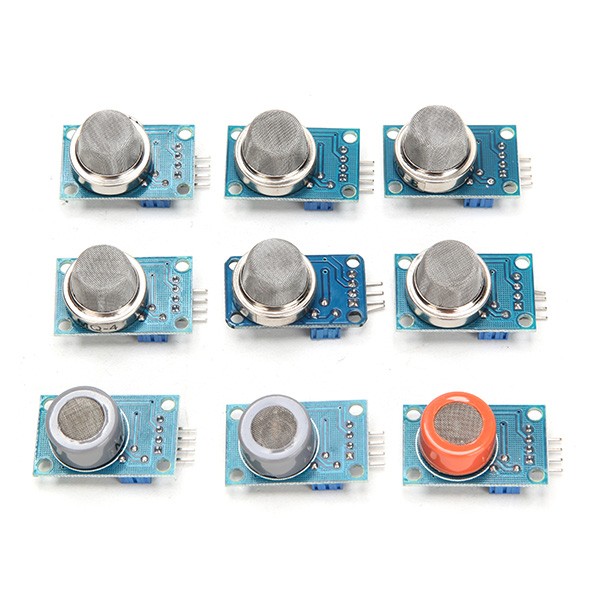

Sada MQ2 – MQ135 senzorů snímačů detekce plynu

Sada modulů: MQ-2, MQ-3, MQ-4, MQ-5, MQ-6, MQ-7, MQ-8, MQ-9 a MQ-135
Technické specifikace:
MQ-2:
Detekční koncentrace: 300 – 1000 ppm (hořlavý plyn)
MQ-3:
Velikost: 32 x 22 x 27 mm
Hlavní čip: LML393, ZYMQ – 3 senzory plynu
Pracovní napětí: DC 5V
S intrukcemi pro výstup signálu
Obousměrný výstup signálu (výstup úrovně TTL a analogový výstup)
Výstupní signál TTL (když se v běžných časech rozsvítí elektrický signál nízkého výstupu, může být přímo jednočipovým mikropočítačem).
Analogové napětí: 0 – 5V, čím vyšší kocentrace, tím vyšší napětí
Má vysokou citlivost a dobrou selektivitu na ethanolovou páru
Funkce rychlé obnovy odezvy
Používá se v motorových vozidlech, pro osobní testování a také na detekci ethanolových par
MQ-4:
Vysoce kvalitní dvoupanelové provedení s indikátorem napájení a pokony pro výstup signálu TTL
S výstupem spínacího signálu do TTL a výstupem analogového signálu AO
Platný signál výstupu TTL je nízký (při nízkém světelném signálu výstupu lze přímo připojit mikrokontrolér nebo reléový modul).
Analogové výstupní napětí, čím vyšší koncetrace, tím vyšší napětí.
Methan a zemní plyn má lepší detekční citlivost.
Čtyři otvory pro šrouby pro snadné umístění.
Velikost: 32 x 20 x 22 mm
S dlouhou životností a spolehlivou stabilitou
Rychlá odezva a zotavovací vlastnosti
Vstupní napětí: DC5V napájení
Proud: 150mA
Výstup DO: (0,1 a 5V)
Výstup AO: 0,1 – 0,3V (relativné čistý), nejvyšší koncentrace napětí kolem 4V.
MQ-5:
Vhodné pro domácí nebo průmyslové použití na LPG, zemní plyn, uhelný plyn, monitorovací zařízení.
Vynikající odolnost proti alkoholu, rušení kouřem.
Použití vysoce kvalitního dvoupanelového provedení, s indikátorem napájení a pokyny pro výstup signálu TTL.
S výstupem spínacího signálu DO (TTL)
S výstupem analogového signálu AO
Platný signál na výstupu TTL je nízký (při nízkém signálu na výstupu lze přímo připojit mikrokontrolér nebo reléový modul.
Analogové výstupní napětí, čím vyšší koncentrace, tím vyšší napětí
Pro plyn, zemní plyn má lepší detekční citlivost
Čtyři otvory pro šrouby pro snadné umístění
Velikost: 32 x 20 x 22 mm
S dlouhou životností a spolehlivou stabilitou
Rychlá odezva a zotavovací vlastnosti
Vstupní napětí: DC5V napájení
Proud: 150mA
Výstup DO: 0,1 a 5V
Výstup AO: 0,1 x 0,3V nejvyšší koncentrace napětí kolem 4V.
MQ-6:
Vhodné pro domácnost nebo průmysl na LPG (zkapalněný ropný plyn), butan, propan, LNG (zkapalněný zemní plyn)
Vynikající odolnost proti ethanolovým parám, rušení kouřem.
Použití vysoce kvalitního dvoupanelového provedení, s indikátorem napájení a instrukcemi pro výstup signálu TTL.
S výstupem spínacího signálu DO TTL
S výstupem analogového signálu AO
Platný signál na výstupu TTL je nízký (při nízkém světelném signálu na výstupu lze přímo připojit mikrokontrolér nebo reléový modul
Analogové výstupní napětí: 0 ~ 5 V, čím vyšší koncentrace, tím vyšší napětí.
Propan, butan, LPG, LNG má dobrou detekční vlastnost.
Čtyři otvory pro šrouby pro snadné umístění
Vlastnosti: 32 x 20 x 22 mm
S dlouhou životností a spolehlivou stabilitou
Rychlá odezva a zotavovací vlastnosti
Vstupní napětí: DC5V
Výkon: 150mA
Výstup DO: 0,1 a 5V
Výstup AO: 0,1 – 0,3V, nejvyšší koncentrace napětí kolem 4V.
MG-7:
Pro domácnost, prostředí zařízení pro detekci oxidu uhelnatého
Vhodné pro detekci oxidu uhelnatého a plynu
Detekce koncentrace: 10 – 1000 ppm CO
Napětí smyšky Vh: 5,0V ±0,2V AC nebo DC
Zátěžový odpor: nastavitelný
Odpor ohřívače RH: 31 Ohmů ± 3 Ohmy (pokojová teplota)
Výkon ohřívače PH: <=350mW
Standardní zkušební podmínky:
Teplota: 20° ±  2°
Vlhkost: 65% ± 5% relativní vlhkosti
Standardní zkušební odvod Vc: 5,0V ± 0,1V
Vh: 5,0 ± 0,1V
Analogové výstupní napětí, čím vyšší koncentrace, tím vyšší napětí
Detekce oxidu uhelnatého s lepší citlivostí
Čtyři otvory pro šrouby pro snadné umístění
Velikost: 32 x 20 x 22 mm
S dlouhou životností a spolehlivou stabilitou
Rychlá odezva a zotavovací vlastnost
Vstupní napětí: DC5V
Napájení: 150mA
Výstup DO: 0,1 a 5V
Výstup AO: 0,1 – 0,3V nejvyšší koncentrace napětí 4V
MQ-8:
Vhodné pro domácí nebo průmyslový únik vodíku na monitorovacím zařízení
Nejsou vystaveny rušivým vlivům ethanolových par, sazí, oxidu uhelnatého a dalších plynů
MQ-9:
Pro domácí nebo tovární zařízení pro detekci úniku plynu, vhodné pro zařízení pro monitorování oxidu uhelnatého, hořlavých plynů
Může testovat oxid uhelnatý: 10 až 1000 ppm CO
Rozsah hořlavých plynů: 100 až 10000 ppm
Napětí smyčky VC: <= 10V DC
Napětí ohřívače Vh: 5,0V ± 0,2V AC nebo DC
Odpor ohřívače: 31 Ohm ± 3 Ohm (pokojová teplota).
Příkon ohřívače PH: <= 900mW
Teplota: 20 stupňů ± 2 stupně
Vlhkost: 65 % ± 5 % relativní vlhkosti
Standardní zkušební obvodVc: 5,0V ± 0,1V
Doba zahřívání: více než 48 hodin
MQ-135:
Senzor plynu MQ135 je citlivý materiál používaný v čistém vzduchu, nízká vodivost oxidu cíničitého (SnO2), když je senzor uchováván v jejich prostředí.
Znečištěným plynem, vodivost senzoru se s koncentrací znečištěného plynu v ovzduší zvyšuje.
Pomocí jednoduchého obvodu lze měnit vodivost.
Koncentrace plynu převedena na odpovídající výstupní signál.
Senzor MQ135 pro amoniak, sulfid, benzenové páry s vysokou citlivostí, kouř a další škodlivé plyny.
Měření různých škodlivých plynů.
Balíček obsahuje:
1x MQ-2
1x MQ-3
1x MQ-4
1x MQ-5
1x MQ-6
1x MQ-7
1x MQ-8
1x MQ-9
1x MQ-135
