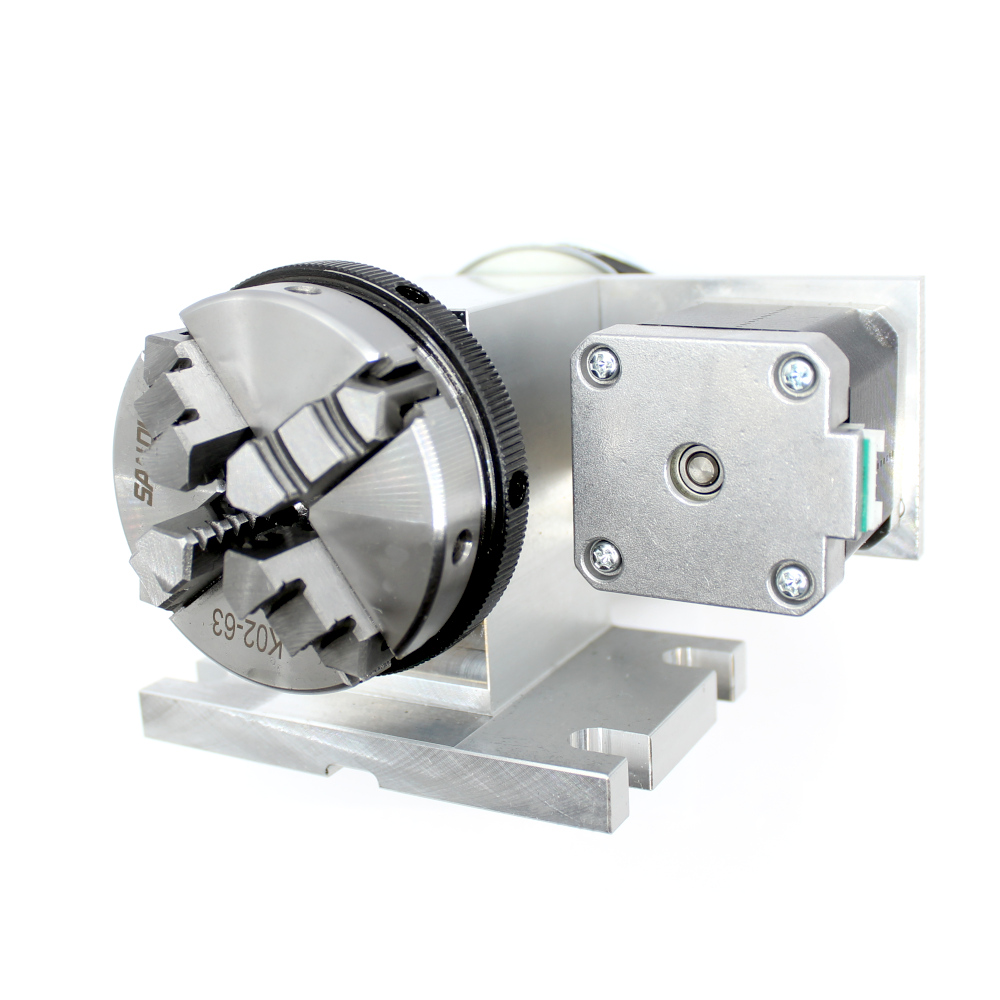

Sada soustruhu s krokovým motorem pro DIY projekty. Na obrábění tvrdých plastů a hliníku

Sada kompaktního a precizního soustruhu s krokovým motorem představuje ideální řešení pro všechny nadšence do DIY projektů a jednoduchého CNC obrábění. Tento výrobek umožňuje zpracovávat širokou škálu materiálů, přičemž se zvláštní důraz klade na obrábění tvrdých plastů a hliníku. Díky svým robustním komponentům a snadnému použití je tato sada skvělou volbou pro hobby kutily, studenty technických oborů i profesionální řemeslníky.

Hlavní vlastnosti soupravy

• Kompaktní design: Sada je navržena tak, aby zabírala co nejméně prostoru, což je ideální pro domácí dílny nebo menší pracovní prostory.
• Vysoká přesnost: Vřeteno s krokovým motorem zajišťuje stabilní a přesné otáčení, což je klíčové pro kvalitní obrábění.
• Široké možnosti použití: Sada je vhodná pro obrábění různých materiálů, jako jsou tvrdé plasty (POM, PA6/PA66, PET/PETG, PVC, ABS, HDPE/UHMW) a omezeně také pro hliník a mosaz.
• Snadná montáž a obsluha: Všechny součásti jsou navrženy pro jednoduchou montáž a intuitivní použití, což usnadňuje práci i začátečníkům.

Specifikace a technické údaje

Každá součást této sady byla pečlivě navržena, aby splnila vysoké standardy kvality a výkonu:

Koník

• Materiál: Valivá ložiska pro hladký chod.
• Výsuv: Maximální 18 mm pro flexibilní upnutí obrobku.
• Rozměry: 110 x 96 x 74 mm.
• Rozteč montážních otvorů: 78 mm, s montážními otvory o průměru 8 mm.

Vřeteno

• Model: K02-63.
• Maximální vnitřní průměr upnutí: 46 mm.
• Maximální vnější průměr upnutí: 96 mm.
• Minimální vnitřní průměr upnutí: 2 mm.
• Minimální vnější průměr upnutí: 20 mm.
• Rozměry: 120 x 128 x 90 mm.
• Rozteč montážních otvorů: 82 x 40 mm, s montážními otvory o průměru 8,5 mm.

Krokový motor

• Typ: NEMA17, 42 mm.
• Úhel/krok: 1,8° pro přesné řízení pohybu.
• Jmenovitý proud: 1,7 A (na fázi).
• Počet fází: 2.
• Konektor: JST-PH 6pin samice.
• Napájecí kablík: Součástí sady, délka 110 cm.

Převodový systém

• Převod: Ozubený řemen pro efektivní přenos síly.
• Převodový poměr: 1:4, což zajišťuje optimální výkon.
• Otáčky vřetene: Individuálně nastavitelné až do 150 RPM.
• Dynamický moment na vřeteni: Až 0,52 Nm podle podmínek.

Doporučené nastavení a materiály

Pro optimální výkon je doporučeno nastavení driveru:

• Napájení: 24 V a více pro maximální efektivitu.
• Mikrokrokování: Nastavení na 1/4 pro lepší kontrolu pohybu.

Materiály použité při výrobě soupravy zahrnují nástrojovou ocel a hliník, což zajišťuje dlouhou životnost a odolnost proti opotřebení. Hmotnost soupravy činí 2540 g, což přispívá k její stabilitě během provozu.

Obsah balení

Každá sada obsahuje následující komponenty:

• 1x Vřeteno s krokovým motorem.
• 1x Koník.
• 2x Klíč k upnutí obrobku do vřetene.
• 1x Kablík JST-PH 4vodič pro napájení krokového motoru.

Souprava soustruhu s krokovým motorem je perfektní volbou pro všechny, kteří hledají efektivní a spolehlivý nástroj pro obrábění. Díky svým jedinečným vlastnostem a širokým možnostem použití se stane neocenitelným pomocníkem ve všech kreativních projektech. S touto sadou je možné realizovat různé nápady a úkoly s maximální přesností a efektivitou.
