Step down (buck) měnič, 5-32V, 5A XL4015 nastavitelný

46 Kč

Hosík doporučuje

93/100

Vysoká účinnost
Snadná montáž
Kompaktní design
Stabilní výkon

Měnič XL4015 nabízí široký rozsah vstupního a výstupního napětí, vysokou účinnost a stabilní výkon, což ho činí vhodným pro různé aplikace. Kompaktní rozměry a pasivní chlazení přispívají k jeho praktičnosti.

SKU: 1748848630 Kategorie: Napájení (DC-DC, buck/boost) Štítky: menic, nastavitelny, step, step down

Popis

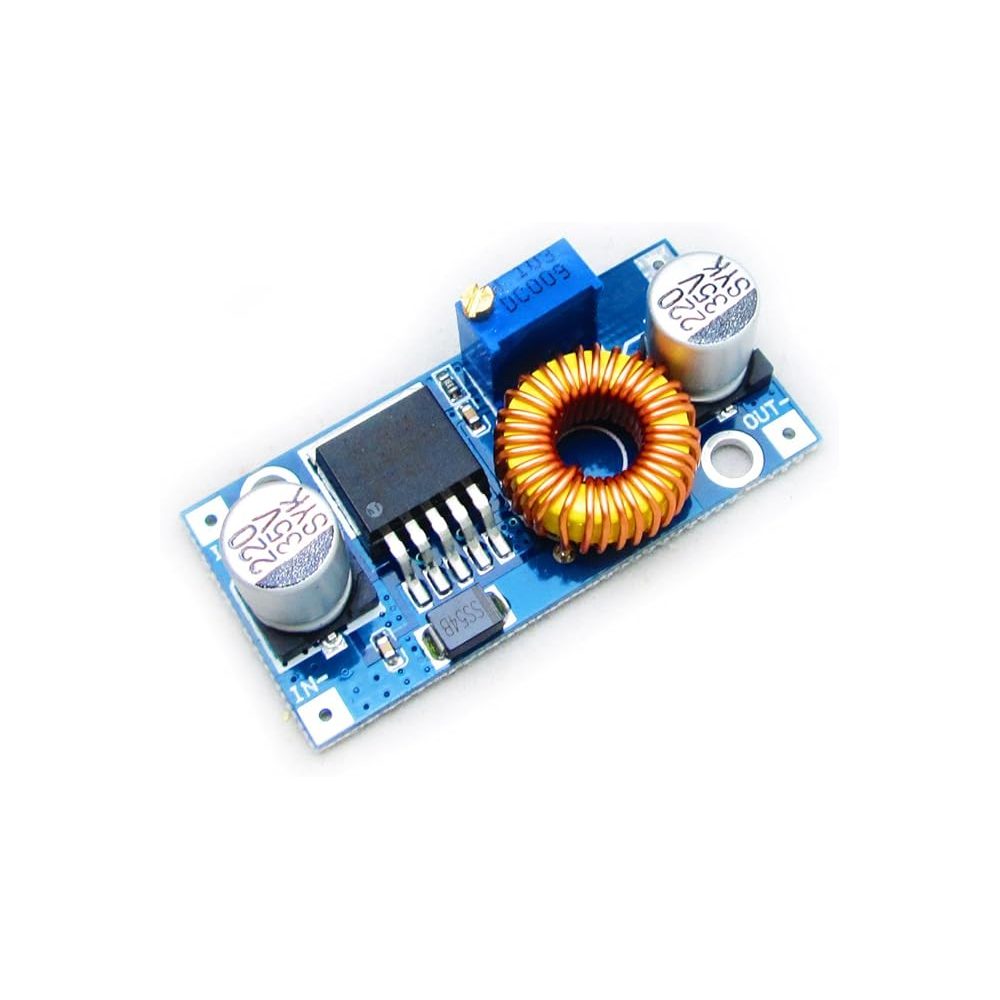

Step down (buck) měnič s čipem XL4015 představuje ideální řešení pro všechny, kteří potřebují efektivně snižovat napětí v širokém rozsahu. Tento výkonný DC-DC měnič nabízí stabilní a nastavitelný výstup, což ho činí perfektním pro různé aplikace, jako jsou napájení LED pásků, motorů, topných těles, nabíječek nebo pro laboratorní použití.

Hlavní vlastnosti produktu

Typ měniče: DC-DC step-down (buck)
Integrovaný obvod: XL4015
Vstupní napětí: 5 – 32 V DC
Výstupní napětí: 1.3 – 30 V DC (nastavitelné)
Maximální výstupní proud: 5 A (u odběru nad 3 A doporučeno chlazení)
Maximální výkon: 150 W
Účinnost: až 96 %
Regulace napětí: víceotáčkový trimr pro přesné nastavení
Rozměry: 43 × 21 × 15 mm
Chlazení: pasivní
Montážní otvory: ano, pro snadnou instalaci
LED indikace: bez kontrolky

Využití a aplikace

Step down měnič XL4015 je navržen tak, aby splnil potřeby různých projektů a aplikací. Díky širokému vstupnímu napětí 5 až 32 V DC a nastavitelnému výstupnímu napětí v rozmezí 1.3 až 30 V DC je tento měnič ideální pro:

Napájení LED pásků – umožňuje snadné a efektivní snižování napětí pro osvětlení
Ovládání motorů – poskytuje stabilní napájení pro různé typy motorů
Topná tělesa – efektivně snižuje napětí pro bezpečné a účinné ohřevy
Nabíječky – ideální pro přizpůsobení napětí při nabíjení různých zařízení
Laboratorní použití – vynikající pro experimenty a testování s různými napájecími požadavky

Tipy pro použití

Aby bylo dosaženo optimálního výkonu a bezpečnosti, je dobré dodržovat následující doporučení:

Před nastavením výstupního napětí je doporučeno trimr nastavovat bez zátěže a měřit výstup multimetrem pro přesnost.
Pro trvalý odběr nad 3 A je doporučeno osadit obvod XL4015 chladičem nebo zajistit aktivní chlazení celé desky modulu, aby se předešlo přehřátí.
Je důležité mít na paměti, že modul není galvanicky oddělený – vstupní a výstupní GND jsou propojené, což je třeba zohlednit při návrhu obvodů.

Technické detaily a rozměry

Rozměry měniče jsou kompaktní, s velikostí 43 × 21 × 15 mm, což usnadňuje jeho integraci do různých projektů a zařízení. Pasivní chlazení zajišťuje tichý provoz a minimalizuje potřebu dodatečných komponentů. Montážní otvory umožňují snadné upevnění měniče na desku nebo do skříně, což zvyšuje jeho flexibilitu a použitelnost.

Obsah balení

Každý balíček obsahuje:

1x Step down (buck) měnič, 5-32V, 5A XL4015 nastavitelný

Step down měnič XL4015 je skvělou volbou pro každého, kdo hledá efektivní a spolehlivé řešení pro snižování napětí. Jeho vysoká účinnost, široké možnosti nastavení a flexibilita v aplikacích dělají z tohoto produktu vynikající volbu pro domácí i profesionální projekty.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro step down měnič XL4015?

Vstupní napětí pro step down měnič XL4015 se pohybuje v rozmezí od 5 do 32 V DC. To znamená, že zařízení může být napájeno širokým spektrem napětí, což z něj činí univerzální řešení pro různé aplikace. Tento rozsah umožňuje přizpůsobení měniče pro různé zdroje napájení, což je výhodné pro uživatele, kteří potřebují flexibilitu v napájení svých projektů.

Jaké je maximální výstupní napětí a proud měniče?

Maximální výstupní napětí měniče XL4015 je nastavitelných 1.3 až 30 V DC, což umožňuje uživatelům přizpůsobit výstup podle specifických potřeb jejich aplikací. Maximální výstupní proud je 5 A. Při odběru nad 3 A se doporučuje zajistit chlazení, aby se předešlo přehřátí a zajistila se stabilita a bezpečnost provozu.

Jaké jsou hlavní aplikace pro tento měnič?

Step down měnič XL4015 je ideální pro různé aplikace, jako je napájení LED pásků, ovládání motorů, topná tělesa a nabíječky. Díky širokému rozsahu vstupního a výstupního napětí je vhodný pro laboratorní použití a experimenty, kde je třeba přizpůsobit napájení různým zařízení. Jeho flexibilita a účinnost ho činí populárním v mnoha projektech.

Jaké jsou rozměry měniče a jak je možné ho instalovat?

Rozměry step down měniče XL4015 jsou kompaktní, konkrétně 43 × 21 × 15 mm. Tyto rozměry usnadňují integraci do různých projektů a zařízení. Měnič je vybaven montážními otvory, což umožňuje snadné upevnění na desku nebo do skříně. Tato vlastnost zvyšuje flexibilitu a použitelnost měniče v různých aplikacích.

Jaké tipy je dobré dodržovat při používání měniče?

Při používání měniče XL4015 je doporučeno nastavovat výstupní napětí bez zátěže a měřit ho multimetrem pro přesnost. Pro trvalý odběr nad 3 A je dobré zajistit chlazení, aby se předešlo přehřátí. Je také důležité mít na paměti, že vstupní a výstupní GND nejsou galvanicky oddělené, což je třeba zohlednit při návrhu obvodů.
