63 Kč

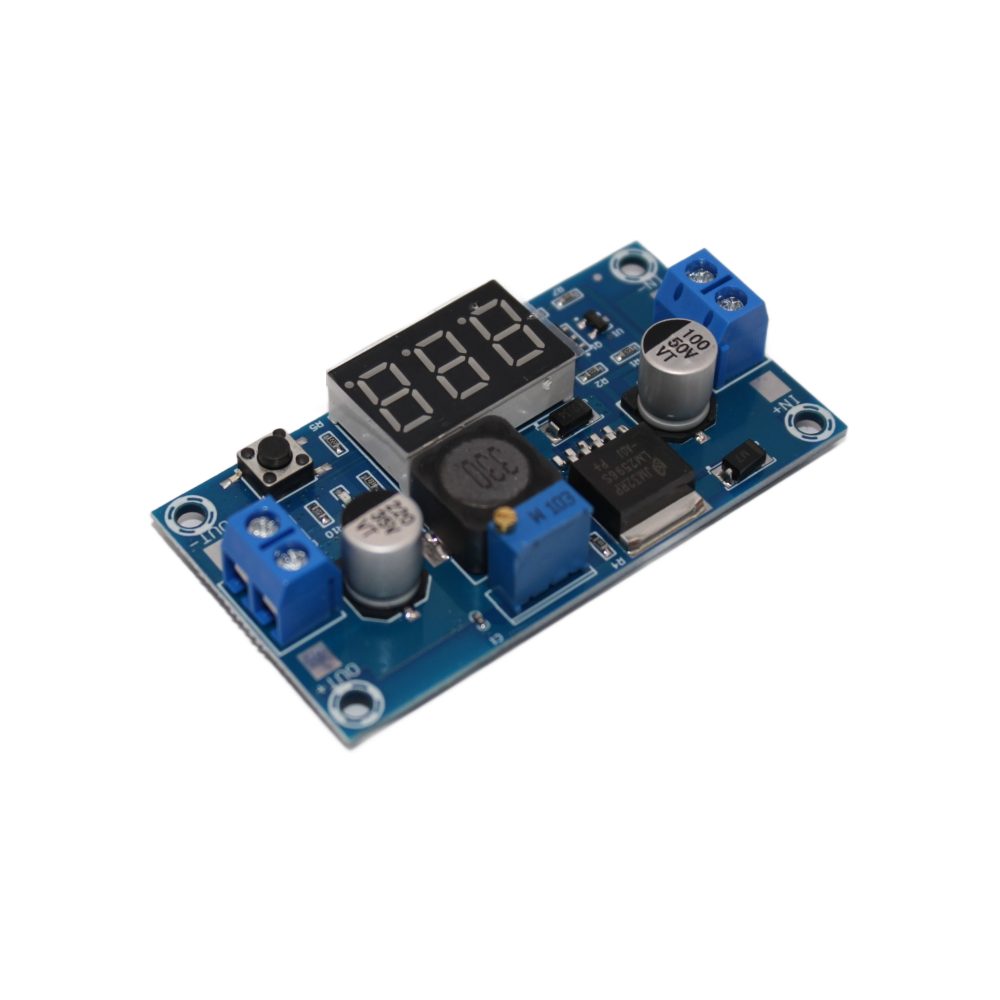

Step/Down měnič a napájecí modul s voltmetrem LM2596S je vysoce kvalitní zařízení, které se stal nepostradatelným pomocníkem pro všechny, kdo potřebují spolehlivý a efektivní způsob regulace napětí… Zobrazit více
- Snadná montáž
- Spolehlivost
- Nízká spotřeba
Modul LM2596S nabízí široký vstupní napětový rozsah a nastavitelný výstup, což ho činí univerzálním pro různé aplikace. Integrovaný voltmetr a ochranné funkce zvyšují jeho užitnou hodnotu.
Step/Down měnič a napájecí modul s voltmetrem LM2596S je vysoce kvalitní zařízení, které se stal nepostradatelným pomocníkem pro všechny, kdo potřebují spolehlivý a efektivní způsob regulace napětí. Tento modul je navržen tak, aby poskytoval stabilní a nastavitelné výstupní napětí, což ho činí ideálním pro různé aplikace v oblasti elektroniky a DIY projektů.
Klíčové vlastnosti produktu
- Široký vstupní napětový rozsah: Modul podporuje vstupní napětí od 4 do 35V DC, což zajišťuje jeho univerzálnost pro různé zdroje napájení.
- Nastavitelné výstupní napětí: Uživatel může snadno nastavit výstupní napětí v rozmezí 1,25 – 30V DC, což umožňuje přizpůsobení podle konkrétních potřeb aplikace.
- Maximální výstupní proud: Modul poskytuje stabilní výstupní proud až 2A, což je dostatečné pro napájení většiny elektronických zařízení.
- Integrovaný LED voltmetr: Vestavěný voltmetr zobrazuje aktuální napětí na výstupu a vstupu, což usnadňuje sledování a správu napájení.
- Ochranné funkce: Modul je vybaven ochranou proti zkratu a přehřátí, což zajišťuje bezpečný provoz a dlouhou životnost zařízení.
- Kompaktní rozměry: S rozměry 66 x 35 x 12 mm a hmotností pouze 22 gramů je modul snadno přenosný a vhodný pro instalaci do různých projektů.
Jednoduché použití
LM2596S je navržen tak, aby byl snadno použitelný i pro začátečníky. Krátkým stisknutím tlačítka lze přepínat mezi měřením napětí na vstupu a na výstupu. Dlouhým stisknutím tlačítka lze displej vypnout, přičemž výstup modulu zůstává aktivní. Tato funkce umožňuje uživatelům šetřit energii a prodloužit životnost baterií v aplikacích, kde není trvalé sledování napětí nutné.
Tipy pro nastavení výstupního napětí
Při nastavování výstupního napětí je důležité vzít v úvahu, že trimry mohou být z výroby nastaveny mimo požadovaný rozsah. Pokud se regulace výstupního napětí neprojevuje, doporučuje se otočit trimrem 25x na jednu stranu a poté 50x na druhou stranu. Tento postup obvykle pomůže dostat se do správného rozsahu a umožní efektivní regulaci napětí.
Bezpečnostní upozornění
Pro zajištění spolehlivé funkce modulu je nutné dodržovat určitá pravidla. Je důležité, aby byl rozdíl mezi vstupním a výstupním napětím alespoň 3 V DC. Tato podmínka je klíčová pro optimální výkon a ochranu zařízení.
Obsah balení
Balíček obsahuje jeden step/down měnič a napájecí modul s voltmetrem, což uživatelům poskytuje veškeré potřebné komponenty pro okamžité použití a instalaci do jejich projektů.
Využití
Step/Down měnič a napájecí modul LM2596S je ideální pro široké spektrum aplikací, včetně:
- Napájení mikrořadičů a vývojových desek, jako jsou Arduino a Raspberry Pi.
- Napájení LED osvětlení a dalších elektronických zařízení.
- Prototypování a DIY projekty, kde je třeba regulovat napětí.
- Testování a vývoj elektronických obvodů.
Tento modul je vynikající volbou pro každého, kdo hledá spolehlivý a efektivní způsob regulace napětí. Díky svým vlastnostem a výhodám se LM2596S stal populární volbou pro profesionály i hobbyisty po celém světě. S jeho pomocí je možné dosáhnout optimálního výkonu a bezpečnosti v každém projektu.
FAQ - Časté dotazy:
Jaký je vstupní napětový rozsah modulu LM2596S?
Jak lze nastavit výstupní napětí na modulu?
Jaké ochranné funkce modul LM2596S nabízí?
Jaké jsou rozměry a hmotnost modulu?
Jaký je maximální výstupní proud modulu?
- Snadná montáž
- Spolehlivost
- Nízká spotřeba
Modul LM2596S nabízí široký vstupní napětový rozsah a nastavitelný výstup, což ho činí univerzálním pro různé aplikace. Integrovaný voltmetr a ochranné funkce zvyšují jeho užitnou hodnotu.
- Široký vstupní napětový rozsah od 4 do 35V DC
- Nastavitelné výstupní napětí 1,25 - 30V DC
- Maximální výstupní proud až 2A
- Vestavěný LED voltmetr pro snadné sledování
- Ochrana proti zkratu a přehřátí
- Nastavení výstupního napětí může vyžadovat úpravy trimru
- Je nutné dodržovat minimální rozdíl mezi vstupním a výstupním napětím
