Step-down měnič XL4015 4–40V na 1.5–37V, 5 A / 75 W, multifunkční displej, CC/CV režim, USB-C

145 Kč

Hosík doporučuje

98/100

Vysoká účinnost
Snadná montáž
Univerzální použití
Spolehlivost

Step-down měnič XL4015 nabízí široký rozsah vstupního a výstupního napětí, vysokou účinnost a multifunkční displej. Je vhodný pro různé aplikace, ale vyžaduje opatrnost při použití s citlivými zařízeními.

SKU: 1747211195 Kategorie: Napájení (DC-DC, buck/boost) Štítků: displej, menic, multifunkcni, step, step down, usb, usb c

Popis

Popis

Step-down měnič XL4015 4–40V na 1.5–37V, 5 A / 75 W, multifunkční displej, CC/CV režim, USB-C

Univerzální DC-DC snižující měnič XL4015 představuje ideální řešení pro efektivní převod napětí v širokém spektru aplikací. Tento modul umožňuje převod vstupního napětí v rozmezí 5 až 40 V na stabilní výstupní napětí od 1,5 do 37 V, což ho činí extrémně flexibilním nástrojem pro různé projekty. S maximálním výstupním proudem 5 A a doporučeným trvalým proudem do 4 A, je tento měnič vhodný pro široké spektrum zařízení, od mikrokontrolérů po LED pásky.

Klíčové vlastnosti produktu

Stabilní výstupní napětí: Uživatelé mohou snadno nastavit požadované napětí podle potřeby, což zajišťuje maximální přizpůsobení pro různá zařízení.
Vysoká účinnost: S účinností až 96 % je tento měnič schopen minimalizovat ztráty energie a zajišťovat efektivní provoz.
Režimy CV a CC: Modul podporuje režimy konstantního napětí (CV) a konstantního proudu (CC), což usnadňuje použití pro nabíjení baterií a napájení zařízení s různými požadavky na výkon.
Multifunkční displej: Integrovaný displej zobrazuje klíčové parametry, jako jsou vstupní a výstupní napětí, aktuální proud a výkon, což uživatelům umožňuje snadno monitorovat provozní podmínky.
Jednoduchá instalace: Modul je vybaven šroubovacími svorkami a USB-A konektorem, což usnadňuje připojení k různým zařízením a systémům.

Technické specifikace

Step-down měnič XL4015 se vyznačuje následujícími technickými parametry:

Typ: DC-DC step-down měnič (buck) s režimem CC
Integrovaný obvod: XL4015
Vstupní napětí: 5 – 40 V DC
Výstupní napětí: 1,5 – 37 V DC (nastavitelné)
Maximální výstupní proud: 5 A (doporučeno do 4 A trvale)
Účinnost: až 96%
Ovládání výstupního napětí: jeden výceotáčkový trimr pro výstupní napětí
Ovládání výstupního proudu: jeden výceotáčkový trimr pro nastavení konstantního proudu
Rozměry: 68 × 40 × 16 mm
Hmotnost: cca 35 g
Montážní otvory: ano
LED indikace: Over-current, nabíjení, plně nabito

Využití a aplikace

Step-down měnič XL4015 je ideální pro široké spektrum aplikací, včetně:

Napájení mikrokontrolérů, jako jsou Arduino, ESP, STM32 a další.
Osvětlení pomocí LED pásků a dalších světelných zařízení.
Napájení senzorů, motorků a reléových modulů.
Vytváření vlastních napájecích zdrojů a stabilizátorů.
Implementace v solárních a bateriových napájecích systémech.
Realizace školních a výukových projektů.

Tipy pro použití

Při používání tohoto měniče je důležité mít na paměti následující doporučení:

Výstupní a vstupní GND jsou propojené, což znamená, že modul není galvanicky oddělený.
Pro vyšší proudové odběry se doporučuje použití výkonného chladiče nebo aktivního chlazení celého modulu pro zajištění optimálního výkonu.
Modul není vhodný pro citlivé audio zařízení bez další filtrace, což je důležité zvážit při jeho implementaci v audio projektech.

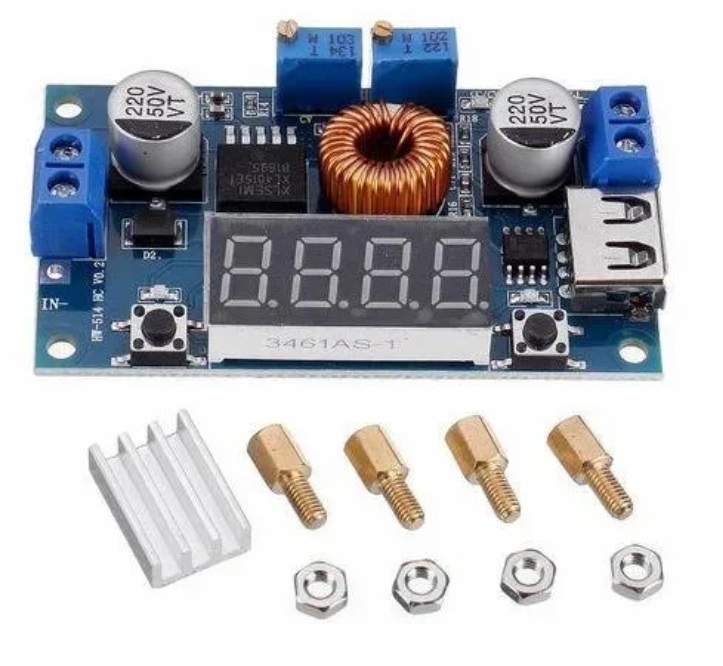

Obsah balení

Každý zákazník obdrží následující položky:

1x Step-down měnič XL4015 4–40V na 1.5–37V, 5 A / 75 W s multifunkčním displejem a CC/CV režimem.
1x Chladič pro XL4015 pro zajištění optimálního provozu.
4x distanční sloupek M3x5+5mm pro snadnou montáž.
4x Matice M3 pro upevnění modulu.

Step-down měnič XL4015 je spolehlivým a efektivním řešením pro každého, kdo potřebuje stabilní a nastavitelný zdroj napájení. Díky své jednoduchosti a multifunkčnosti je ideální pro široké spektrum aplikací, od domácích projektů po profesionální využití. Tento modul je nezbytným nástrojem pro každého tvůrce a inženýra.

FAQ - Časté dotazy:

Jaké je vstupní a výstupní napětí měniče XL4015?

Měnič XL4015 umožňuje vstupní napětí v rozmezí 5–40 V DC a výstupní napětí je nastavitelné od 1,5 V do 37 V DC. To znamená, že můžete snadno přizpůsobit výstupní napětí podle potřeb vašeho zařízení, což je ideální pro různé aplikace, jako je napájení mikrokontrolérů, LED pásků nebo solárních systémů.

Jaký je maximální výstupní proud a jaká je doporučená trvalá zátěž?

Maximální výstupní proud měniče XL4015 je 5 A, avšak pro trvalý provoz se doporučuje udržovat proud pod 4 A. Tím se zajistí stabilní výkon a delší životnost zařízení. Při vyšších odběrech je také doporučeno použít chladič nebo aktivní chlazení, aby se předešlo přehřátí.

Jaký typ displeje měnič XL4015 používá a co zobrazuje?

Měnič XL4015 je vybaven multifunkčním displejem, který zobrazuje několik důležitých parametrů. Na displeji můžete sledovat vstupní napětí, výstupní napětí, aktuální protékající proud a aktuální výkon. Tato funkce je užitečná pro monitorování a optimalizaci výkonu zařízení během jeho provozu.

Jaké jsou možnosti použití měniče XL4015?

Měnič XL4015 má široké možnosti využití. Může být použit pro snížení napětí, například z 24 V na 5 V nebo 3.3 V, napájení mikrokontrolérů jako Arduino nebo ESP, LED pásků, senzorů, motorů a reléových modulů. Je také vhodný pro solární a bateriové napájecí systémy a školní projekty.

Jaké jsou rozměry a hmotnost měniče XL4015?

Měnič XL4015 má rozměry 68 × 40 × 16 mm a jeho hmotnost je přibližně 35 g. Tyto kompaktní rozměry umožňují snadnou integraci do různých projektů a zařízení, což z něj činí praktický a univerzální modul pro napájení.
