Popis

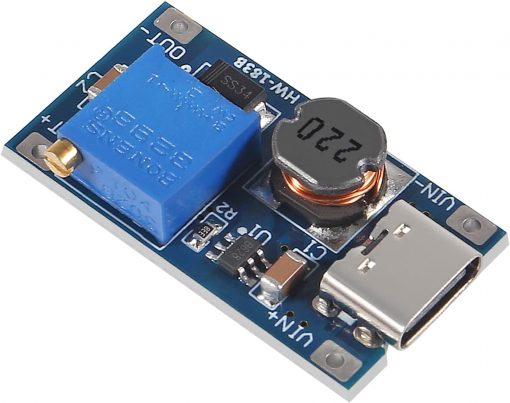

Step-up měnič B6284 XY-016 – 2 A, DC-DC zvyšující modul s USB-C vstupem

Step-up měnič B6284 XY-016 je vysoce výkonný DC-DC zvyšující modul, který je navržen tak, aby spolehlivě zvyšoval napětí z nízkého vstupního rozsahu 3–24 V DC na výstupní napětí až 28 V. S maximálním výstupním proudem až 2 A (v závislosti na vstupu a výstupu) je tento modul ideálním řešením pro napájení různých elektronických zařízení, která vyžadují vyšší napětí než poskytuje zdroj.

Unikátní vlastnosti produktu

• Flexibilní vstupní napětí: Podporuje široký rozsah vstupního napětí od 3 do 24 V DC, což z něj činí univerzální volbu pro různé aplikace.
• Nastavitelné výstupní napětí: Výstupní napětí může být snadno nastavováno pomocí otočného trimru, což umožňuje uživatelům přizpůsobit napětí dle specifických potřeb jejich zařízení.
• USB-C vstup: Verze s USB-C konektorem umožňuje pohodlné napájení z různých zdrojů, jako jsou powerbanky, notebooky nebo laboratorní zdroje.
• Vysoká účinnost: Modul dosahuje účinnosti až 93 %, což zajišťuje minimální ztráty energie a efektivní provoz.
• Kompaktní rozměry: S rozměry cca 32 × 18 × 7 mm je tento modul dostatečně malý pro snadnou integraci do různých projektů a aplikací.

Technické parametry

Step-up měnič B6284 XY-016 je vybaven pokročilým řídicím čipem B6284, který zajišťuje stabilní a efektivní provoz. Klíčové technické parametry zahrnují:

• Typ: DC-DC step-up (boost) měnič
• Model: XY-016
• Vstupní napětí: 3 – 24 V DC (přes USB-C)
• Výstupní napětí: 5 – 28 V DC (nastavitelné)
• Max. výstupní proud: až 2 A (doporučeno do 1 A trvale)
• Účinnost: až 93 %
• Regulace: otočný trimr
• Rozměry: cca 32 × 18 × 7 mm
• Rozhraní: vstup přes USB-C konektor
• LED indikace: ano (napájení)

Využití

Step-up měnič B6284 XY-016 je ideální pro široké spektrum aplikací, včetně:

• Napájení mikrokontrolérů, jako je Arduino, které vyžadují 5 V z 3.7 V Li-Ion baterií.
• Napájení zařízení vyžadujících 9 V nebo 12 V, například mobilní routery a LED moduly.
• DIY projekty a solární napájení, kde je potřeba zvýšit napětí z nízkých zdrojů.
• Experimentální a přenosné napájení pro různé elektronické aplikace.

Tipy pro použití

Při používání step-up měniče B6284 XY-016 je doporučeno dodržovat následující tipy:

• Před připojením zátěže je důležité nastavit výstupní napětí pomocí trimru a ověřit jej multimetrem.
• Pro vyšší proudové zatížení je doporučeno zajistit dobré chlazení a použít vhodný vstupní proudový zdroj.
• Je důležité udržovat vstupní napětí nižší než výstupní, jelikož modul nefunguje jako step-down měnič.
• Nepřekračovat maximální hodnoty 2 A nebo 28 V na výstupu, aby se předešlo poškození čipu.

Obsah balení

Každé balení obsahuje:

• 1x Step-up měnič B6284 XY-016 – 2 A, DC-DC zvyšující modul s USB-C vstupem

Modul B6284 XY-016 je výkonným a kompaktním řešením pro všechny, kteří potřebují efektivně zvyšovat napětí z nízkonapěťových zdrojů. Jeho snadná integrace, vysoká účinnost a flexibilita napájení činí z tohoto měniče ideální volbu pro široké spektrum aplikací v oblasti elektroniky.
