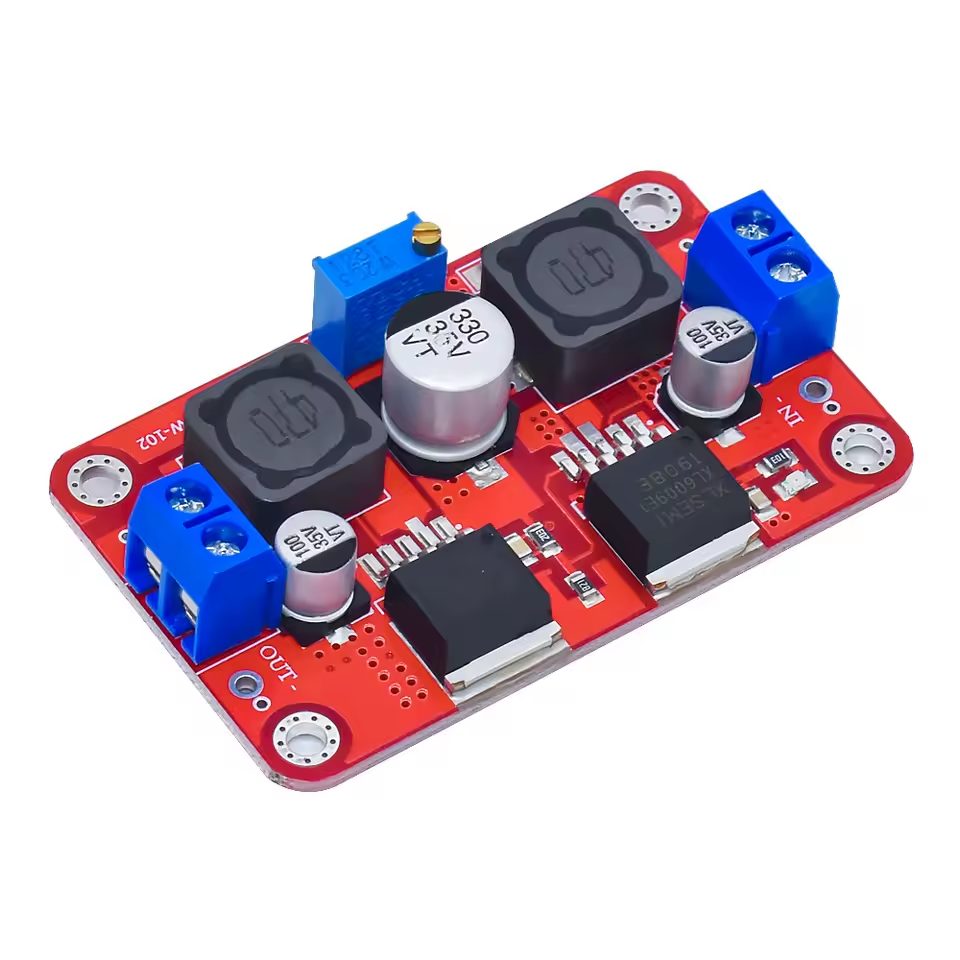

Step-Up/Step-Down měnič solárního napájení, XL6009 + LM2596S, 4-30VDC na 1,5-26VDC, 3A

112 Kč

Hosík doporučuje

97/100

Vysoká účinnost
Ochranné funkce
Snadné nastavení
Univerzální použití

Step-Up/Step-Down měnič solárního napájení nabízí široký vstupní rozsah a nastavitelné výstupní napětí, což z něj činí univerzální řešení pro stabilizaci napětí v různých aplikacích.

Popis

Step-Up/Step-Down měnič solárního napájení, který kombinuje výkonné čipy XL6009 a LM2596S, představuje ideální řešení pro stabilizaci napětí v aplikacích, kde se vstupní napětí může výrazně měnit. Tento modul je navržen tak, aby splnil požadavky na spolehlivé napájení zařízení z různých DC zdrojů, jako jsou solární panely, baterie nebo adaptéry.

Unikátní vlastnosti produktu

Mezi hlavní výhody tohoto měniče patří:

Flexibilní vstupní napětí: Modul podporuje široký vstupní rozsah od 4 V do 30 V DC, což z něj činí univerzální volbu pro různé aplikace.
Plynule nastavitelné výstupní napětí: Uživatelé mohou snadno nastavit výstupní napětí v rozmezí od 1,5 V do 26 V DC, což zajišťuje přizpůsobení potřebám konkrétního zařízení.
Maximální výstupní proud: S možností dodávat až 3 A (doporučeno do 2 A pro trvalé zatížení) je modul schopen napájet i náročnější zařízení.
Vysoká účinnost: Modul dosahuje účinnosti až 90 %, což přispívá k úsporám energie a minimalizaci ztrát.
Automatický step-up/step-down: Tento typ měniče umožňuje jak zvyšování, tak snižování napětí, což zajišťuje stabilní výstup i při kolísajícím vstupním napětí.
Ochranné funkce: Modul je vybaven ochranou proti přetížení, přehřátí a zkratu, což zaručuje bezpečný provoz.
Snadné nastavení: Výstupní napětí lze jednoduše upravit pomocí víceotáčkového trimru, což usnadňuje kalibraci pro specifické požadavky.
Jednoduchá instalace: Šroubovací svorkovnice a montážní otvory usnadňují připojení modulu k různým systémům.

Využití

Step-Up/Step-Down měnič je ideální pro širokou škálu aplikací, včetně:

Stabilizace výstupního napětí: Modul je perfektní pro stabilizaci napětí z kolísavých DC zdrojů, jako jsou solární panely, které mohou mít proměnlivé výstupy v závislosti na osvětlení.
Napájení náročných zařízení: Umožňuje napájet zařízení, která vyžadují přesně definované napětí pro správnou funkci.
Přenosné napájecí systémy: Ideální pro projekty, kde je potřeba zajistit mobilní napájení, například v terénu nebo na cestách.
Projekty s bateriovým nebo ostrovním napájením: Modul je skvělým řešením pro aplikace, které využívají obnovitelné zdroje energie a vyžadují stabilní napájení.

Tipy pro použití

Při používání tohoto měniče je důležité mít na paměti následující doporučení:

Výstupní a vstupní GND jsou propojené, což znamená, že modul není galvanicky oddělený. Uživatelé by měli být obezřetní při práci s citlivějšími zařízeními.
Pro vyšší proudové odběry je doporučeno použít výkonný chladič nebo aktivní chlazení pro zajištění optimálního výkonu a dlouhé životnosti modulu.
Při nastavování výstupního napětí doporučujeme používat multimeter k měření napětí během procesu, aby se zajistilo dosažení požadované hodnoty.

Technické parametry

Podrobné technické specifikace modulu zahrnují:

Vstupní napětí: 4 V až 30 V DC
Integrovaný obvod: XL6009, LM2596S
Výstupní napětí: Plynule nastavitelné v rozsahu 1,5 V až 26 V DC
Maximální výstupní proud: Až 3 A (doporučeno do 2 A pro trvalé zatížení kvůli chlazení)
Účinnost: Až 90 % (v závislosti na vstupním/výstupním napětí a zatížení)
Typ měniče: Automatický step-up/step-down (buck-boost)
Ochrany: Ochrana proti přetížení, přehřátí a zkratu
Nastavení výstupního napětí: Víceotáčkový trimr
Vývody: Šroubovací svorkovnice
Montážní otvory: Ano
Rozměry: 61x38x14mm
Hmotnost: 25g
LED indikace: Kontrolka napájení modulu

Obsah balení zahrnuje 1x Step-Up/Step-Down měnič solárního napájení, XL6009 + LM2596S, 4 – 30VDC na 1,5 – 26VDC, 3A. Tento modul je nezbytným nástrojem pro všechny, kteří hledají efektivní a spolehlivé řešení pro napájení svých projektů.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro Step-Up/Step-Down měnič?

Vstupní napětí pro Step-Up/Step-Down měnič solárního napájení se pohybuje v rozmezí od 4 V do 30 V DC. Tento široký rozsah umožňuje modul používat s různými DC zdroji, jako jsou solární panely, baterie nebo adaptéry. Díky této flexibilitě je měnič ideální pro aplikace, kde se vstupní napětí může výrazně měnit, což zajišťuje stabilní a spolehlivé napájení zařízení.

Jaké je maximální výstupní napětí a proud tohoto měniče?

Maximální výstupní napětí Step-Up/Step-Down měniče je plynule nastavitelné v rozsahu od 1,5 V do 26 V DC. Co se týče maximálního výstupního proudu, modul je schopen dodávat až 3 A, avšak pro trvalé zatížení se doporučuje maximálně 2 A. Tato specifikace zajišťuje, že měnič může napájet i náročnější zařízení, která vyžadují přesně definované napětí pro správnou funkci.

Jaké ochranné funkce má tento měnič?

Step-Up/Step-Down měnič je vybaven několika ochrannými funkcemi, které zajišťují bezpečný provoz. Mezi tyto funkce patří ochrana proti přetížení, přehřátí a zkratu. Tyto ochrany pomáhají chránit jak samotný modul, tak i připojená zařízení před poškozením v případě, že dojde k neobvyklým podmínkám, jako je nadměrné zatížení nebo zvýšená teplota.

Jak lze nastavit výstupní napětí?

Výstupní napětí Step-Up/Step-Down měniče lze snadno nastavit pomocí víceotáčkového trimru. Tento trimr umožňuje uživatelům plynule upravit výstupní napětí v požadovaném rozsahu od 1,5 V do 26 V DC. Při nastavování doporučujeme používat multimeter, aby bylo možné přesně měřit napětí a zajistit dosažení požadované hodnoty pro konkrétní zařízení.

Jaké jsou rozměry a hmotnost měniče?

Rozměry Step-Up/Step-Down měniče jsou 61 x 38 x 14 mm, což z něj činí kompaktní a snadno integrovatelný modul do různých projektů. Hmotnost modulu je 25 g, což také přispívá k jeho snadné manipulaci a instalaci. Tyto parametry usnadňují použití měniče v přenosných napájecích systémech a dalších aplikacích, kde je důležitá nízká hmotnost a malý objem.
