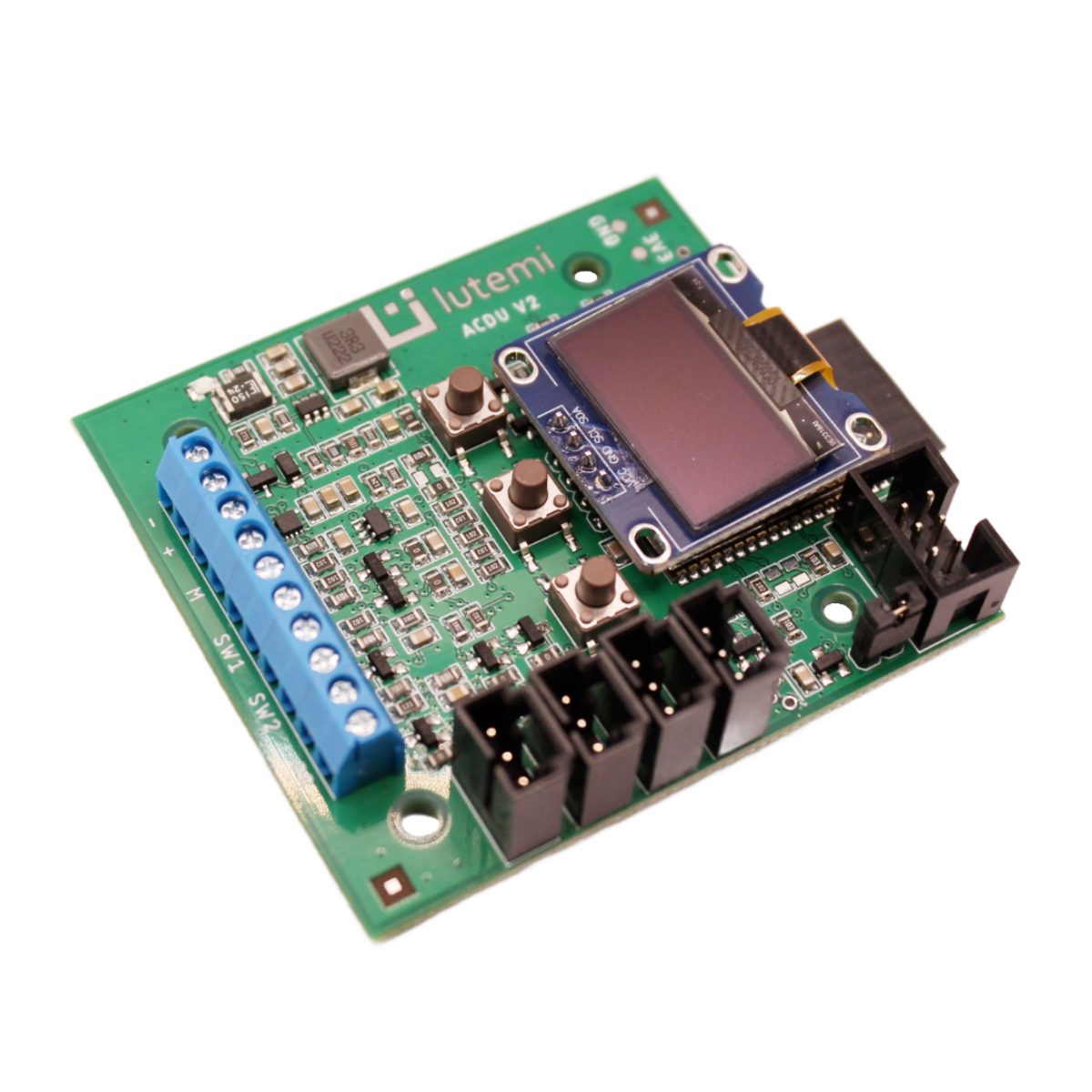

Vývojový kit LUTEMI ACDU V2 ESP32 pro automatizaci

Vývojový kit LUTEMI ACDU V2 ESP32 - Základní

999 Kč

Hosík doporučuje

95/100

Univerzálnost
Kvalitní komponenty
Dostupná dokumentace

Vývojový kit LUTEMI ACDU V2 nabízí široké možnosti využití v automatizaci díky univerzálnímu ESP32 modulu a různým vstupům a výstupům. Kvalita zpracování je na dobré úrovni, což podporuje jeho spolehlivost.

SKU: 1692334910 Kategorie: Elektro & stavebnice Štítky: esp32, kit

Popis

Vývojový kit LUTEMI ACDU V2 je vysoce univerzální programovatelná IoT jednotka, která kombinuje pokročilé technologie s uživatelsky přívětivým designem. Srdcem tohoto zařízení je modul ESP32, který zajišťuje bezdrátovou komunikaci prostřednictvím WiFi a Bluetooth. Tento kit je ideální pro širokou škálu automatizačních úloh, což z něj činí perfektní volbu pro hobbyisty, profesionály i vzdělávací instituce.

Unikátní vlastnosti produktu

ACDU V2 přináší řadu unikátních vlastností, které usnadňují jeho integraci do různých projektů:

Integrovaný OLED displej: Displej o velikosti 0,96 palce s řadičem SSD1306 umožňuje snadné zobrazení informací a dat v reálném čase.
Možnost ovládání DC zátěže: Výstup pro stejnosměrný motor nebo jinou DC zátěž je řízen pomocí budiče DRV8220, který zvládne zatížení až 1,6 A.
Digitální a analogové vstupy: Dva digitální vstupy s ochranou proti zkratu a jeden analogový vstup pro připojení různých senzorů zajišťují široké možnosti rozšíření.
Podpora pro teplotní čidla: Možnost připojení až pěti teploměrů DS18B20 pomocí rozhraní 1-Wire (OneWire) umožňuje přesné měření teploty v různých aplikacích.
Jednoduché programování: Kompatibilita s populárními vývojovými prostředími, jako jsou Arduino IDE a Platformio, usnadňuje programování a nastavení zařízení.

Využití ACDU V2

Vývojový kit LUTEMI ACDU V2 je ideální pro různé automatizační úlohy, mezi které patří:

Ovládání DC motorů pro pohyblivé aplikace.
Vytváření termostatických systémů pro regulaci teploty.
Automatické otevírání dvířek a větrání v různých zařízeních.
Automatické doplňování vody do akvárií nebo zavlažovacích systémů.
Realizace chytrých časovačů pro různé úkoly a aplikace.
Vytváření WiFi teploměrů pro sledování teploty v domácnosti nebo kanceláři.

Technické specifikace

Vývojový kit ACDU V2 se pyšní následujícími technickými parametry:

Napájecí napětí: 9–15 V DC s ochranou proti změně polarity a podpětí baterie.
Hlavní čip: SoC ESP32-WROVER-IE, podporující WiFi a Bluetooth komunikaci.
Budič: DRV8220 pro ovládání DC zátěže, max. proud zátěže 1,6 A.
Digitální vstupy: Dva 12V digitální vstupy s ochranou proti zkratu.
Analogový vstup: Vhodný pro připojení dvouvodičových odporových snímačů.
Teplotní čidla: Možnost připojení až 5 teploměrů DS18B20.
Uživatelská tlačítka: Tři tlačítka pro možnost připojení externí klávesnice.

Jak začít s ACDU V2

Začít s vývojovým kitem LUTEMI ACDU V2 je snadné:

Připojte programátor ESP-PROG ke 6pinovému konektoru.
Připojte napájecí zdroj (9–15 V stejnosměrného napětí) k terminálům.
Připojte motor nebo jinou stejnosměrnou zátěž ke svorkám „M“.
Pokud je potřeba, připojte koncové spínače a odporové snímače.
Nastavte vývojové prostředí (Arduino IDE nebo Platformio) a nainstalujte potřebné knihovny.

Kompatibilita a příslušenství

ACDU V2 je kompatibilní s širokým spektrem produktů a příslušenství, jako jsou:

12V DC motory s převodovkou (např. 25GA-370, N20).
Napájecí zdroje 12 V DC.
12V relé moduly pro ovládání různých zařízení.
Koncové spínače, dorazy a plováky pro různé aplikace.
NTC termistory a fotorezistory pro měření různých fyzikálních veličin.

Obsah balení

Balení obsahuje jeden vývojový kit LUTEMI ACDU V2, který je připraven k okamžitému použití a experimentování. Tento kit představuje ideální základ pro tvorbu inovativních IoT projektů a aplikací.

Vývojový kit LUTEMI ACDU V2 nabízí široké možnosti využití a přizpůsobení, což z něj činí neocenitelného partnera pro každého, kdo se zajímá o automatizaci a IoT technologie. Bez ohledu na úroveň znalostí a zkušeností, tento kit je skvělým nástrojem pro rozvoj dovedností a realizaci kreativních projektů.

FAQ - Časté dotazy:

Jaké jsou hlavní funkce vývojového kitu LUTEMI ACDU V2?

Vývojový kit LUTEMI ACDU V2 je univerzální programovatelná IoT jednotka, která je vhodná pro různé automatizační úlohy. Mezi jeho hlavní funkce patří ovládání DC motorů, fungování jako termostat, automatické otevírání dvířek, větrání, doplňování vody a také jako chytrý časovač nebo WiFi teploměr. Díky svému vybavení, jako je OLED displej a různé vstupy a výstupy, je kit velmi flexibilní a může být použit v široké škále projektů.

Jaké komponenty a vstupy obsahuje ACDU V2?

ACDU V2 obsahuje několik důležitých komponentů a vstupů. Mezi ně patří OLED displej, výstup pro stejnosměrný motor, dva digitální vstupy a jeden analogový vstup. Dále je možné připojit až pět teploměrů DS18B20 přes rozhraní 1-Wire. Kit také disponuje budičem DRV8220 pro ovládání zátěže s maximálním proudem 1,6 A a třemi uživatelskými tlačítky pro připojení externí klávesnice.

Jaké je napájecí napětí pro ACDU V2?

Vývojový kit LUTEMI ACDU V2 vyžaduje napájecí napětí v rozmezí 9 až 15 V DC. Je vybaven ochranou proti změně polarity a také ochranou proti podpětí baterie, což zajišťuje bezpečné a spolehlivé napájení. Tato vlastnost je důležitá pro stabilní provoz zařízení a ochranu před poškozením v případě nesprávného připojení napájení.

Jak začít s programováním ACDU V2?

Pro začátek s programováním ACDU V2 je třeba připojit programátor ESP-PROG k 6pinovému konektoru na desce. Dále je nutné připojit periferie, jako je napájecí zdroj a motor. Poté je třeba nastavit vývojové prostředí, jako je Arduino IDE nebo Platformio. V Arduino IDE je třeba vybrat desku ESP32 Dev Module a nainstalovat potřebné knihovny. Pro Platformio je nutné upravit soubor platformio.ini s odpovídající konfigurací.

Jaké jsou kompatibilní produkty s ACDU V2?

ACDU V2 je kompatibilní s různými produkty, které mohou být použity pro rozšíření jeho funkcí. Mezi tyto produkty patří 12V DC motory s převodovkou, 12V relé moduly, koncové spínače, NTC termistory a fotorezistory. Dále jsou doporučovány specifické napájecí zdroje, které odpovídají požadavkům na napájení. Tyto komponenty umožňují uživatelům přizpůsobit kit pro různé aplikace a projekty.
