Popis

ZB2L3 je jednoduchý, ale účinný tester pro měření skutečné kapacity Li-ion baterií (např. 18650, 14500, 26650 apod.). Měření probíhá kontrolovaným vybíjením přes zátěž a výsledná kapacita v mAh je zobrazena na podsvíceném LCD displeji, spolu s napětím a časem vybíjení.

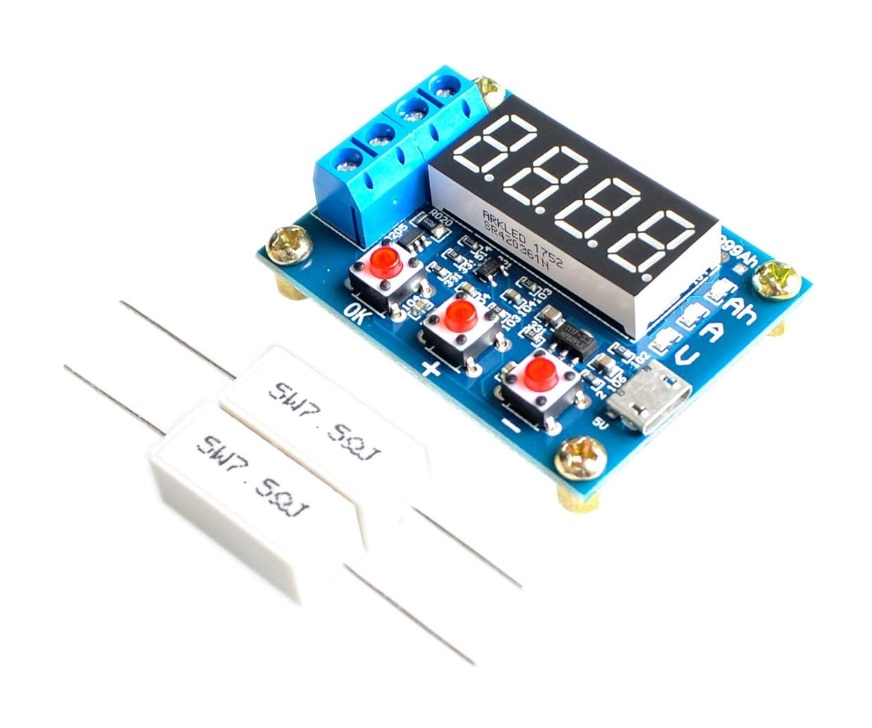

Tester je dodáván včetně dvou výkonových rezistorů 5W 7.5Ω, které slouží jako vybíjecí zátěž – modul je tedy připraven k okamžitému použití. Hodí se pro kutily, opraváře, repasování akumulátorů nebo každého, kdo chce třídit články podle reálné výdrže.
Jak ZB2L3 používat (včetně popisu svorek):
Popis svorkovnice:
R a R – výstupy pro připojení vybíjecí zátěže (rezistorů)
+IN a –IN – vstupy pro připojení testované baterie
Postup testování:
Připoj rezistory (součástí dodávky): Připoj oba rezistory 5W 7.5Ω na svorky R a R. Pokud chceš nižší zátěž (delší test), lze použít jen jeden.
Připoj baterii: Připoj testovanou Li-ion baterii ke svorkám +IN a –IN. Dbej na správnou polaritu.
Vstupní napětí baterie musí být mezi 2–15 V.
Nastav koncové napětí: Pomocí tlačítka na modulu nastav koncové vybíjecí napětí, např. 3.0 V (doporučeno pro 18650).
Spusť test: Po připojení modul automaticky spustí vybíjení přes rezistory. Na displeji se zobrazuje aktuální napětí, čas a průběžně počítaná kapacita.
Po dokončení: Jakmile napětí baterie dosáhne nastaveného minima, tester test automaticky ukončí a na displeji se zobrazí konečná kapacita baterie v mAh.
✅ Tipy pro přesné měření:
Před testem plně nabij baterii (např. na 4.2 V u Li-ion).
Nepoužívej baterie pod 2.5 V – riziko poškození.
Lze testovat i jiné typy baterií (např. LiFePO4) s upraveným koncovým napětím.
Technické parametry:
Model: ZB2L3
Vstupní napětí (měřená baterie): 2 – 15 V
Rozsah měření kapacity: až 9999 mAh
Zátěž: 2× přiložený výkonový rezistor 5W 7.5Ω
Displej: LCD s podsvícením (napětí, čas, mAh)
Rozměry modulu: cca 60 × 20 × 10 mm
Hmotnost: cca 10 g
Obsah balení:
1× tester ZB2L3
2× výkonový odpor 5W 7.5Ω
ZB2L3 je ideální volba pro každého, kdo chce jednoduše a spolehlivě ověřit skutečný stav svých Li-ion baterií.
