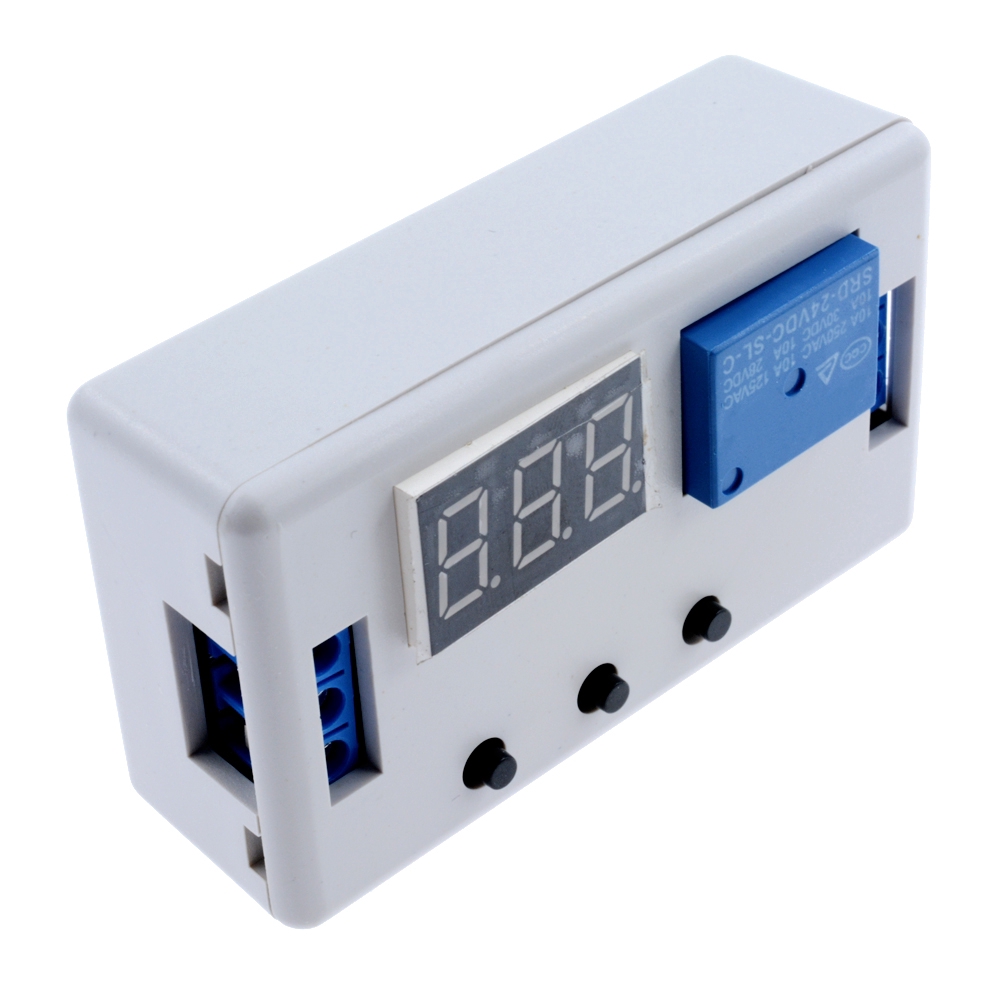

Časovač – Programovatelný časový spínač s relé a krabičkou 24V

Časovač – programovatelný časový spínač s relé a krabičkou 24V je inovativní zařízení určené pro efektivní časové spínání elektrických obvodů. Díky opticky oddělenému vstupu a výstupu poskytuje vysokou úroveň bezpečnosti a spolehlivosti. Toto zařízení je ideálním řešením pro různé aplikace, kde je potřeba přesně řídit časový interval spínání.

Klíčové vlastnosti produktu

• Napájecí napětí: 24V, což zajišťuje široké možnosti použití v různých elektrických systémech.
• Pracovní proud: Až do 50 mA, s klidovým proudem do 20 mA, což přispívá k energetické účinnosti zařízení.
• Spínané napětí: Schopnost spínat AC napětí až do 49 VAC a DC napětí do 30 VDC s maximálním proudem 5 A.
• Mechanická životnost relé: 100 000 sepnutí, což zaručuje dlouhou životnost a spolehlivost v provozu.
• Pracovní teplota: Široký rozsah od -40 °C do 85 °C, což umožňuje použití v náročných podmínkách.
• Kompaktní rozměry: 64,2 x 34,8 x 18,5 mm, které usnadňují integraci do různých systémů a prostorů.

Popis módů a jejich funkce

Časovač nabízí čtyři různé provozní módy, které umožňují přizpůsobení podle specifických potřeb uživatele:

• P1: Po vstupním impulzu relé sepne na nastavenou dobu T1. Ideální pro jednoduché časové spínání.
• P2: Po vstupním impulzu modul odpočítá nastavenou dobu T1, sepne relé a následně odpočítá dobu T2, než relé vypne. Tento mód je vhodný pro aplikace vyžadující sekvenční spínání.
• P3: Nekonečná smyčka, kde relé je vypnuto po dobu T1 a sepnuto po dobu T2. Perfektní pro automatické cyklické řízení.
• P4: Ihned po vstupním impulzu se relé sepne. Odpočet je spuštěn až po zmizení vstupního signálu, což umožňuje flexibilní řízení na základě externích podmínek.

Jednoduché nastavení a konfigurace

Zařízení je vybaveno třemi tlačítky a jednoduchým číslicovým displejem, které usnadňuje konfiguraci a nastavení. Pro výběr módu stačí podržet tlačítko K1 a poté opakovaně stisknout pro zvolení požadovaného módu. Nastavení doby T1 v módech P1 a P4 je intuitivní: stisknutím tlačítka K2 se přepíná řád (stovky, desítky, jednotky) a tlačítkem K3 se mění hodnoty. Možnost nastavení desetinné tečky zajišťuje flexibilitu v časových intervalech, které mohou být nastaveny od 0–999 sekund, 0–99,9 sekund, nebo 0–999 minut.

V módech P2 a P3 je k dispozici modrá indikační LED dioda, která jasně signalizuje, zda je na displeji zobrazena doba T1 nebo T2. Přepínání mezi těmito dobami se provádí krátkým stisknutím tlačítka K1, což usnadňuje rychlé a efektivní nastavení.

Obsah balení

Každý balíček obsahuje jeden časovač – programovatelný časový spínač s relé a krabičkou 24V. Tento produkt je ideální pro široké spektrum aplikací, jako jsou domácí automatizace, průmyslové řízení procesů, nebo jakékoliv jiné situace, kde je potřeba precizně řídit časové intervaly.

Časovač – programovatelný časový spínač s relé a krabičkou 24V je skvělou volbou pro každého, kdo hledá efektivní a flexibilní řešení pro časové spínání elektrických obvodů. Jeho robustní konstrukce, široké možnosti nastavení a intuitivní ovládání z něj činí spolehlivého pomocníka v každém projektu.
