Popis

Zařízení je určeno pro časové spínání elektrického obvodu, má opticky oddělený vstup i výstup a pro konfiguraci zařízení slouží tři tlačítka a jednoduchý číslicový displej.

Parametry produktu:
Napájecí napětí: 24V
Pracovní proud: do 50 mA
Klidový proud: do 20 mA
Spínané AC napětí: 49 VAC, 5 A
Spínané DC napětí: 30 VDC, 5 A
Mechanický životnost relé: 100 000 sepnutí
Pracovní teplota: -40 ~ 85°C
Velikost: 64,2 x 34,8 x 18,5 mm
Popis módů:
P1: Po vstupním impulzu je relé sepnuto po nastavenou dobu T1.
P2: Po vstupním impulzu modul odpočítá nastavenou dobu T1, sepne relé, odpočítá nastavenou dobu T2 a relé vypne.
P3: Nekonečná smyčka, kde relé je vypnuto po dobu T1 a sepnuto po dobu T2
P4: Ihned po vstupním impulzu je sepnuto relé. Odpočet je spuštěn ale až ve chvíli, kdy vstupní signál zmizí. Po uplynutí doby T1 je relé vypnuto.
Pro výběr módu podržte několik sekund tlačítko K1 a poté opětovným stisknutím zvolte mód.
Nastavení doby T1 v módu P1 a P4: Stisknutím tlačítka K2 přepínáte řád (stovky, desítky, jednotky), stisknutím tlačítka K3 měníte hodnotu. Po nastavení všech hodnot ještě můžete změnit pozici desetinné tečky. Pokud desetinná tečka nesvítí, je nastavený interval 0–999 sekund. Pokud svítí v pozici 99.9, je nastavený interval 0–99,9 sekund. Dalším posunutím desetinné tečky nastavíte interval 0–999 minut.

Nastavení doby T1 a T2 v módu P2 a P3: Modul obsahuje modrou indikační LED diodu. Pokud svítí, je na displeji zobrazena doba T1, v opačném případě doba T2. Přepínání při nastavení doby T1 a T2 se provádí krátkým stisknutím tlačítka K1. Nastavení hodnot časů T1 a T2 proveďte stejným způsobem, jak je popsáno v nastavení doby T1 v módu P1 a P4.

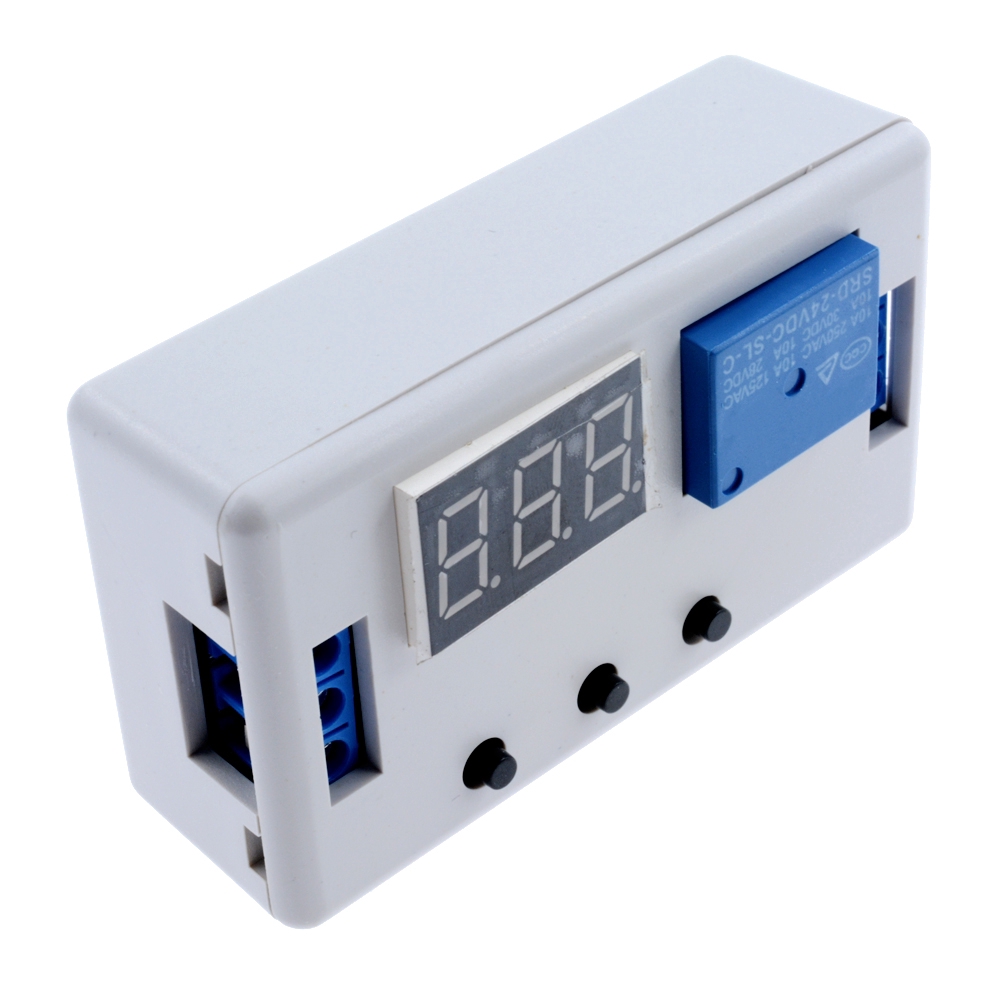

Balíček obsahuje jeden časovač – programovatelný časový spínač s relé a krabičkou 24V.
