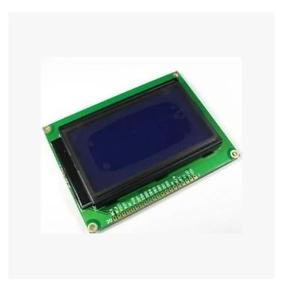

Grafický LCD displej ST7920 128 x 64 – Modré podsvícení

Grafický LCD displej ST7920 128 x 64 – Modré podsvícení

245

Produkt skladem

Popis

Grafický LCD displej ST7920 128 x 64 – Modré podsvícení

Grafický LCD displej ST7920 s rozlišením 128 x 64 bodů je ideálním řešením pro široké spektrum aplikací, od průmyslových zařízení po kancelářské technologie. Tento modul je navržen tak, aby poskytoval jasný a přehledný obraz s modrým podsvícením, které zajišťuje vynikající viditelnost i za slabého osvětlení. Jeho robustní konstrukce a široké možnosti použití činí z tohoto displeje vynikající volbu pro různé projekty a zařízení.

Klíčové vlastnosti produktu

  • Rozlišení: 128 x 64 bodů pro detailní zobrazení informací.
  • Podsvícení: Modré podsvícení zajišťuje vynikající kontrast a viditelnost.
  • Typ LCD: STN (modrá) pro kvalitní a stabilní zobrazování.
  • Provozní teplota: Široký rozsah -20 až 70 °C, což umožňuje použití v různých podmínkách.
  • Skladovací teplota: Odolnost vůči teplotám od -30 do 80 °C pro bezpečné dlouhodobé skladování.

Specifikace a technické detaily

Grafický LCD displej ST7920 vyžaduje napájení 5V, což je standardní napětí pro většinu elektronických projektů. Pohledová plocha má rozměry 7 x 4,4 cm, což poskytuje dostatečný prostor pro zobrazení různých informací. Velikost pixelů je 0,48 x 0,48 mm s roztečí pixelů 0,52 x 0,52 mm, což zajišťuje jemné detaily a čisté zobrazení textu a grafiky.

Definice rozhraní pro paralelní režim

Pro připojení displeje v paralelním režimu je k dispozici 20 pinů, které zahrnují:

  • VSS: Napájení – záporné (0V)
  • VDD: Napájení – kladné (+5V)
  • V0: Kontrola kontrastu
  • RS: Ovládání režimu (H pro data, L pro instrukce)
  • R/W: Čtecí/zapisovací režim
  • E: Povolit pin
  • DB0-DB7: Datové linky
  • PSB: Režim (H pro paralelní, L pro sériový)
  • /RESET: Resetování terminálu
  • A: Výkon podsvícení – kladný (+5V)
  • K: Výkon podsvícení – záporný (0V)

Definice rozhraní pro sériový režim

Pro sériové připojení je rovněž k dispozici 20 pinů, které zahrnují:

  • VSS: Napájení – záporné (0V)
  • VDD: Napájení – kladné (+5V)
  • V0: Kontrola kontrastu
  • CS: Terminál pro výběr čipu
  • SID: Vstup sériových dat
  • CLK: Sériové synchronní hodiny

Unikátní výhody použití

Grafický LCD displej ST7920 je vhodný pro široké spektrum aplikací, včetně:

  • Kopírek a faxů, kde je potřeba jasné zobrazení informací.
  • Laserových tiskáren, které vyžadují spolehlivý a přesný displej.
  • Průmyslových zkušebních zařízení, kde jsou kladeny vysoké nároky na kvalitu zobrazení.

Díky svým vlastnostem a robustní konstrukci je tento LCD modul ideální pro projekty, které vyžadují spolehlivost a vysokou kvalitu zobrazení. Jeho široké teplotní rozmezí zajišťuje, že může být použit v různých prostředích, což ho činí univerzálním řešením pro profesionální i domácí aplikace.

Grafický LCD displej ST7920 s modrým podsvícením je vynikající volbou pro každého, kdo hledá kvalitní a efektivní zobrazovací řešení. Jeho kombinace technických specifikací, jednoduché integrace a širokého spektra použití z něj činí ideální komponent pro moderní elektronické projekty.
