Popis

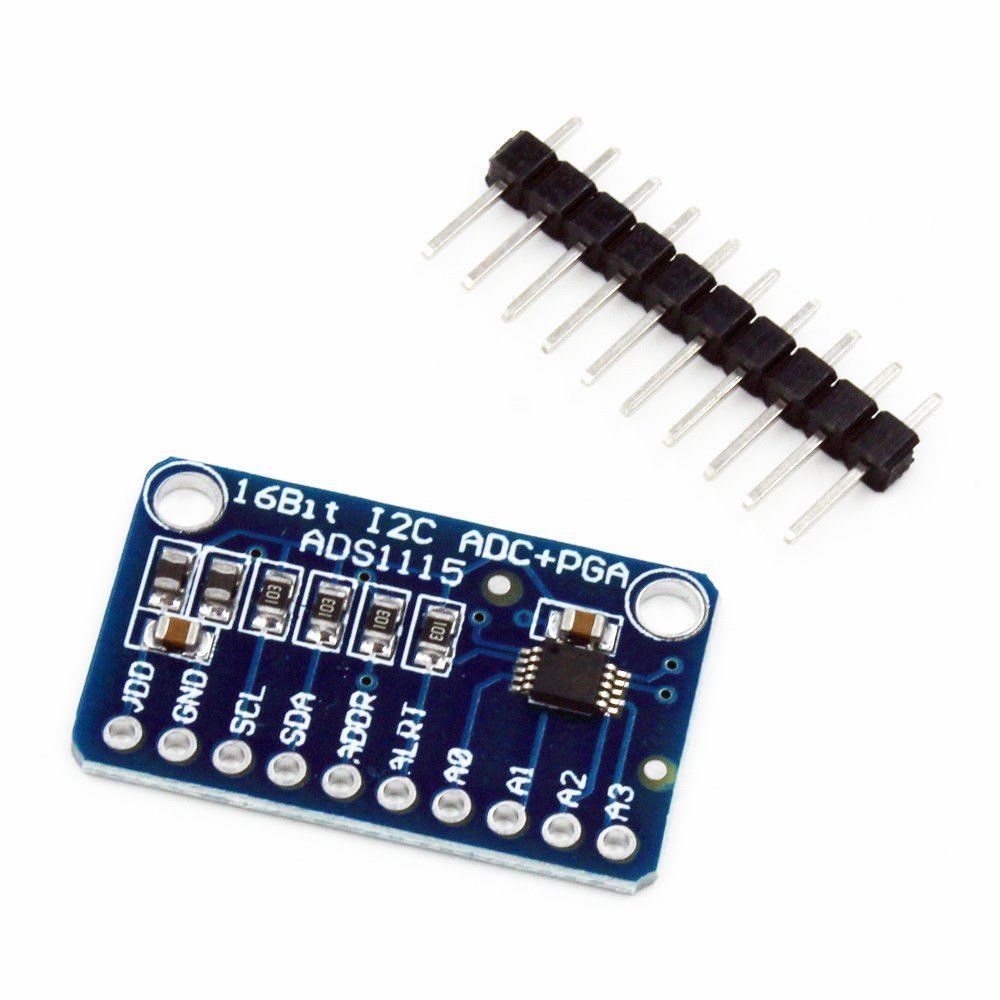

I2C AD převodník s programovatelným zesílením ADS1115 – 16Bit, 4 kanály

I2C AD převodník s programovatelným zesílením ADS1115 je vysoce výkonný a flexibilní analogově-digitální převodník (ADC), který nabízí široké spektrum aplikací pro měření a analýzu signálů. Tento převodník, s rozlišením 16 bitů, je ideálním řešením pro projekty, které vyžadují přesné měření a vysokou kvalitu signálu.

Klíčové vlastnosti

• 16Bit ADC Bit Rate: Zajišťuje vysokou přesnost a detailnost převodu analogových signálů na digitální hodnoty.
• 4 kanály: Umožňuje připojení až čtyř analogových signálů (AN0, AN1, AN2, AN3) nebo využití dvou diferenciálních vstupů, což poskytuje flexibilitu v aplikacích s různými typy senzorů.
• Vstupní napětí: Podporuje široký rozsah vstupního napětí od 2,0 do 5,5V, což zajišťuje kompatibilitu s různými napájecími zdroji a zařízeními.
• Programovatelná rychlost vzorkování: Rychlost vzorkování se pohybuje od 8sps do 860sps, což umožňuje přizpůsobení převodníku specifickým požadavkům aplikace.
• Automatické vypnutí: Funkce automatického vypnutí šetří energii a prodlužuje životnost zařízení, což je ideální pro bateriově napájené aplikace.
• Různé typy vstupů: Podpora pro sedm typů vstupních napětí (až do 6,144V) umožňuje širokou škálu měření a přizpůsobení pro různé senzorové aplikace.
• I2C rozhraní: Komunikace prostřednictvím I2C rozhraní s 7-bit adresou (0x48-0x4B) zajišťuje snadnou integraci s mikroprocesory a mikrořadiči.
• Kompatibilní rozměry: S rozměry 18 x 28 mm je převodník kompaktní a snadno se vejde do různých projektových skříní a plošných spojů.

Výhody použití ADS1115

ADS1115 je navržen tak, aby splňoval požadavky moderních aplikací, které vyžadují přesné a spolehlivé měření. Jeho programovatelné zesílení umožňuje přizpůsobení citlivosti pro různé typy signálů, což z něj činí ideální volbu pro aplikace zahrnující senzory teploty, tlaku, napětí a dalších fyzikálních veličin.

Vzhledem k nízké spotřebě energie (pouze 150μA v kontinuálním režimu) je tento převodník vhodný pro použití v mobilních a přenosných zařízeních, kde je důležité minimalizovat spotřebu energie. Funkce automatického vypnutí přispívá k dalšímu snížení spotřeby energie, což zajišťuje dlouhou životnost baterií.

Praktické aplikace

I2C AD převodník s programovatelným zesílením ADS1115 nachází uplatnění v mnoha oblastech, včetně:

• Domácí automatizace: Monitorování a řízení senzorů v chytrých domácnostech.
• Průmyslové aplikace: Sběr dat z různých senzorů pro řízení a monitorování výrobních procesů.
• Robotika: Měření různých fyzikálních veličin pro řízení robotických systémů.
• Vědecký výzkum: Přesné měření a analýza experimentálních dat v laboratořích.

Závěr

I2C AD převodník s programovatelným zesílením ADS1115 je výjimečným nástrojem pro všechny, kteří hledají spolehlivé a přesné měření analogových signálů. Díky svým unikátním vlastnostem a široké škále aplikací je ideální volbou pro profesionály i hobbyisty, kteří chtějí dosáhnout vysoké kvality a přesnosti ve svých projektech. S tímto převodníkem mohou uživatelé snadno integrovat pokročilé měření do svých systémů a zařízení.
