Popis

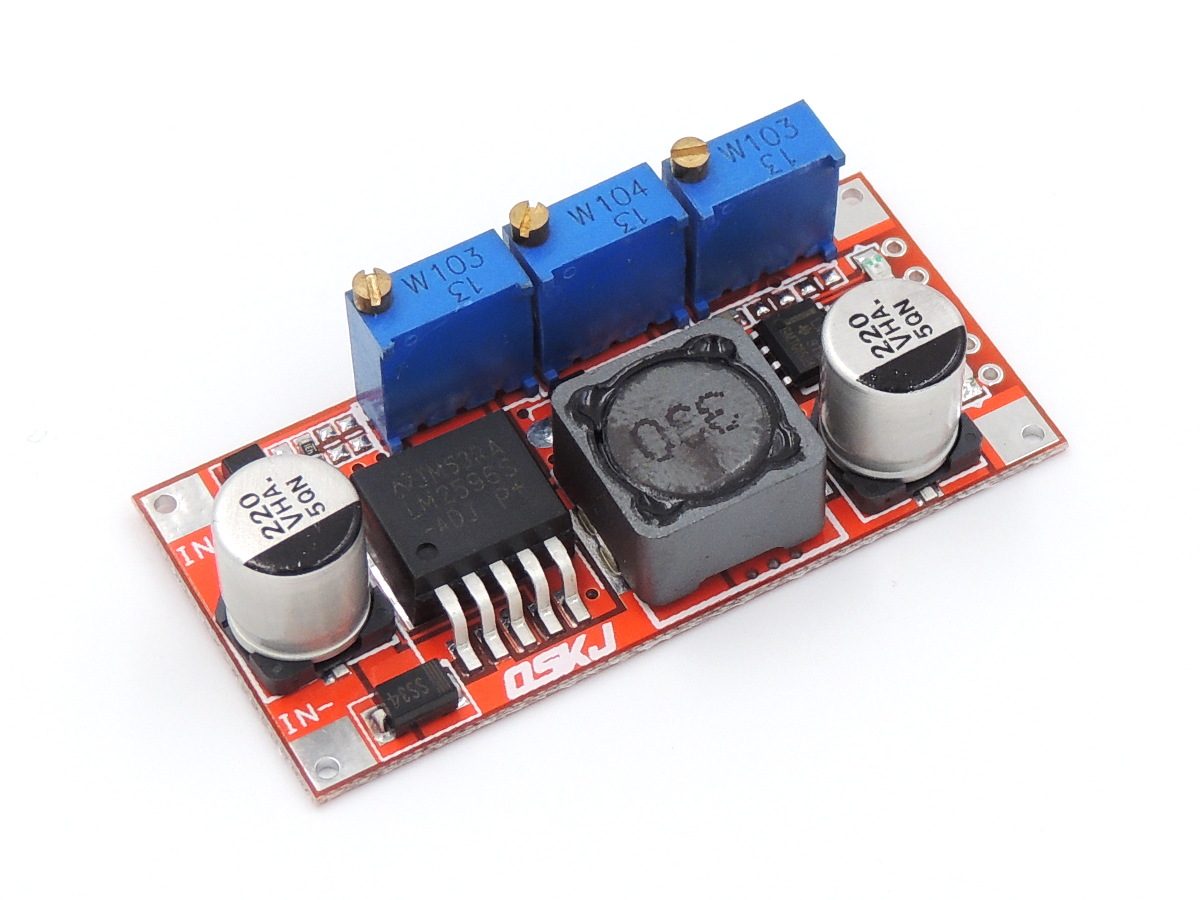

LM2596 DC-DC Step-down měnič CC/CV

LM2596 DC-DC Step-down měnič CC/CV představuje vysoce efektivní a spolehlivý zdroj napětí, který je ideální pro široké spektrum aplikací v oblasti elektroniky. Tento měnič je navržen tak, aby poskytoval stabilní a regulované výstupní napětí, což jej činí ideálním pro napájení vysoce výkonných LED diod, nabíjení lithiových baterií, NiCd a NiMH akumulátorů, stejně jako pro integraci se solárními panely a větrnými generátory.

Specifikace a výhody

LM2596 nabízí řadu unikátních vlastností, které zajišťují jeho efektivitu a univerzálnost:

• Vstupní napětí: 5 – 35V, což umožňuje široké možnosti připojení.
• Jmenovitý výstupní proud: 3A, což poskytuje dostatečný výkon pro většinu aplikací.
• Výstupní napětí: Plynule nastavitelné od 1,25V do 30V, což umožňuje přizpůsobení různým potřebám.
• Úbytek napětí: Pouze 1,5V, což zajišťuje vysokou účinnost.
• Účinnost: Až 92%, přičemž vyšší napětí znamená ještě vyšší účinnost, což vede k nižší spotřebě energie a menšímu zahřívání zařízení.
• Pracovní teplota: Od -40℃ do 85℃, což zajišťuje spolehlivý provoz i v extrémních podmínkách.
• Ochrana proti zkratu: Integrovaná ochrana proti zkratu a konstantní proud, která zajišťuje bezpečnost při používání.
• Indikační LED: Červená LED dioda pro indikaci stavu proudového omezení.

Oblast použití

LM2596 je navržen tak, aby splňoval nároky na vysoce výkonné aplikace. Je ideální pro:

• Napájení LED diod a osvětlení s konstantním proudem.
• Nabíjení různých typů baterií, včetně lithiových, NiCd a NiMH.
• Integraci do solárních systémů a větrných generátorů pro optimalizaci výkonu.

Praktické tipy pro použití

Při nastavování výstupního napětí je užitečné mít na paměti, že trimry mohou být z výroby nastavené mimo optimální oblast. Pokud regulace výstupního napětí nefunguje, doporučuje se otočit trimrem 25krát na jednu stranu a poté 50krát na druhou. Tímto způsobem se zajistí správné nastavení pro požadovanou aplikaci.

Fyzické parametry

Dimenze zařízení jsou 48 x 24 x 11,4 mm, což zajišťuje kompaktní design a snadnou integraci do různých projektů. Díky své velikosti a konstrukci je LM2596 ideální pro použití v omezených prostorách, kde je zapotřebí efektivní a spolehlivé napájení.

Obsah balení

Každý balíček obsahuje jeden LM2596 DC-DC Step-down měnič CC/CV, což usnadňuje jeho okamžité použití v různých projektech. Tento produkt je navržen tak, aby splnil potřeby jak profesionálních inženýrů, tak i hobbyistů, kteří hledají spolehlivé a efektivní řešení pro napájení svých zařízení.

LM2596 DC-DC Step-down měnič CC/CV je tedy ideálním řešením pro všechny, kdo hledají efektivní, flexibilní a spolehlivý napájecí zdroj pro své elektronické projekty. S jeho širokým rozsahem vstupního napětí, vysokou účinností a možností nastavení výstupního napětí se stává nezbytným nástrojem pro každého, kdo pracuje s elektronikou.
