Popis

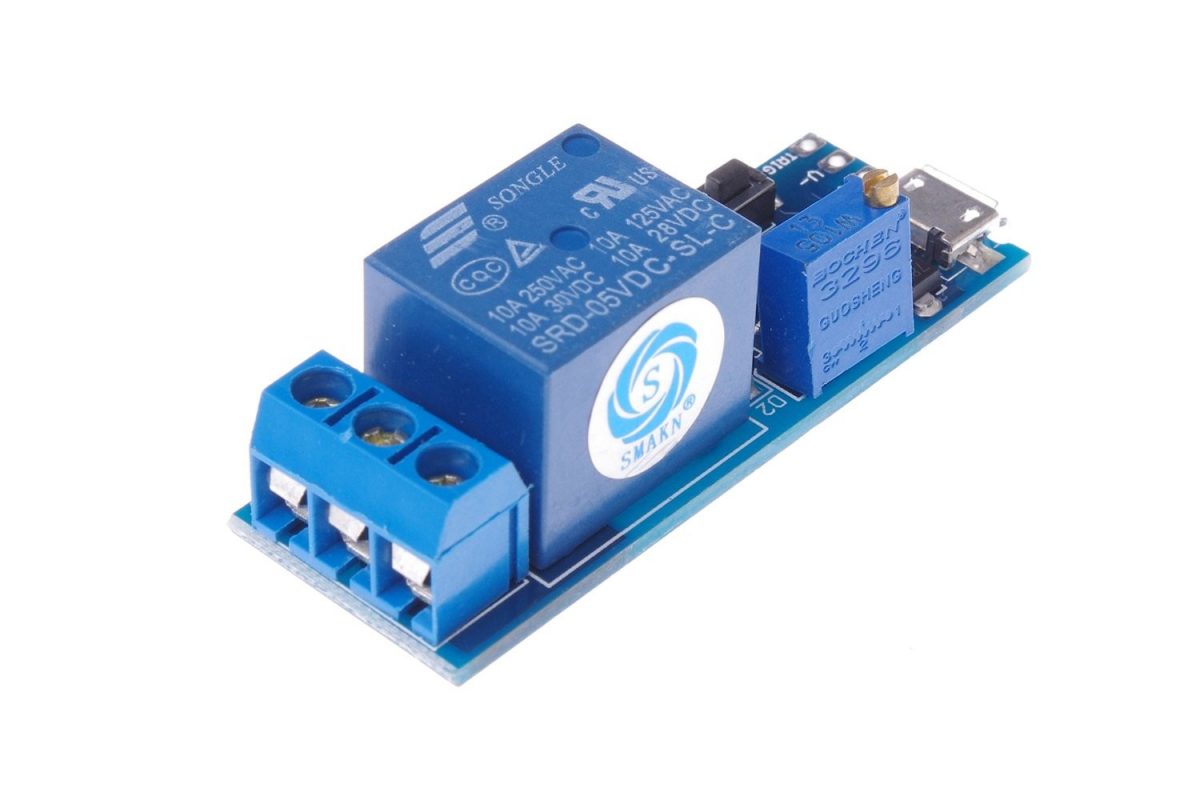

Modul časového zpoždění s relé

Modul časového zpoždění s relé je vysoce efektivní zařízení, které umožňuje uživatelům řídit elektrické obvody s přesným časovým zpožděním. Díky své flexibilitě a snadnému nastavení je ideálním řešením pro široké spektrum aplikací, od domácí automatizace po průmyslové řízení. Tento modul nabízí uživatelům možnost nastavit čas zpoždění podle individuálních potřeb, což z něj činí oblíbenou volbu mezi profesionály i hobby kutily.

Klíčové vlastnosti produktu

• Nastavitelný čas zpoždění: Uživatelé mohou snadno nastavit dobu sepnutí relé v rozmezí 0 až 24 sekund pomocí víceotáčkového SMD trimru.
• Možnost rozšíření časového rozsahu: Pokud je potřeba delší časové zpoždění, existuje možnost vyměnit kondenzátor C2 nebo samotný trimr. Délka zpoždění je určena vzorcem T = 1.1RC.
• Napájení: Modul je kompatibilní s širokým rozsahem napájení od 5 do 30 VDC, což zajišťuje jeho univerzálnost v různých aplikacích.
• LED indikátor: Modul je vybaven LED indikátorem stavu, který informuje uživatele o aktuálním stavu relé.
• Relé s vysokou kapacitou: Relé je schopno zvládnout zatížení až 49 VAC 5 A a 30 VDC 5 A, což zajišťuje spolehlivý provoz i při vyšších zátěžích.
• Jednoduchá instalace: Modul je navržen tak, aby jeho instalace byla rychlá a intuitivní, což šetří čas a úsilí při montáži.

Jak modul funguje?

Po stisku tlačítka se relé sepne na dobu, kterou uživatel nastaví pomocí trimru. Tento proces je velmi jednoduchý a intuitivní, což umožňuje i méně zkušeným uživatelům efektivně využívat všechny funkce modulu. V případě potřeby delšího časového zpoždění je možné přizpůsobit hodnoty komponentů, což poskytuje flexibilitu pro různé aplikace.

Možnosti použití

Modul časového zpoždění s relé nachází uplatnění v mnoha oblastech, jako například:

• Automatizace domácností: Ovládání osvětlení, ventilátorů a dalších zařízení s časovým zpožděním.
• Průmyslové aplikace: Řízení strojů a zařízení, kde je potřeba zpoždění pro bezpečnostní nebo provozní důvody.
• Ovládání automatických systémů: Umožňuje synchronizaci různých procesů v rámci automatizovaných systémů.
• Hračky a modely: Uplatnění v RC modelářství pro časované funkce.

Technické specifikace

Pro snadné porozumění a rychlou orientaci jsou zde shrnuty hlavní technické specifikace modulu:

• Typ relé: NO (normálně otevřené)
• Nastavitelná doba zpoždění: 0 – 24 sekund
• Napájecí rozsah: 5 – 30 VDC
• LED indikátor: Ano
• Maximální zatížení relé: 49 VAC 5 A, 30 VDC 5 A

Modul časového zpoždění s relé je robustní a spolehlivé zařízení, které může výrazně zjednodušit a zefektivnit řízení elektrických obvodů. Díky svým flexibilním nastavením a širokým možnostem použití je ideální volbou pro každého, kdo hledá efektivní řešení pro automatizaci a řízení. Ať už se jedná o profesionální aplikace nebo domácí projekty, tento modul splní očekávání i těch nejnáročnějších uživatelů.
