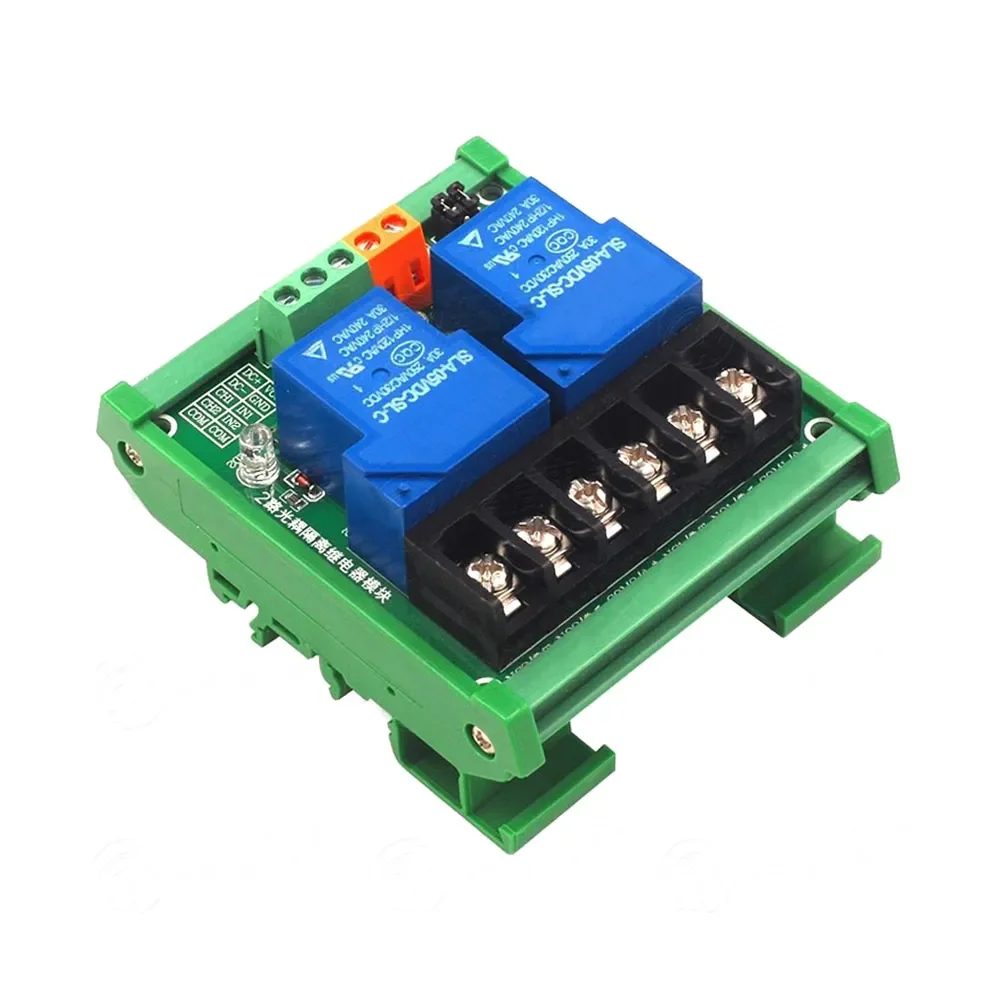

Modul relé 5V 30A High-Low – 2 kanál na DIN lištu

Relé modul 5VDC 230VAC/30VDC 30A s optočlenem. Dva nezávislé kanály.
Low-High spínání.
Instalace na DIN lištu.
Relé moduly se často používají k zapínání a vypínání elektrických obvodů. Lze nimi řídit vysokonapěťová nebo vysokoproudá zařízení, jako jsou motory, osvětlení nebo vytápěcí systémy relativně malýmy ovládacímy proudy a nízkým napětím.
Díky montáži na DIN lištu jsou tyto moduly snadno instalovatelné a modulární, což umožňuje snadnou integraci do elektrických rozvaděčů.
Galvanické oddělení relé modulu zvyšuje bezpečnost a spolehlivost elektrických obvodů:
Toto oddělení znamená, že existuje fyzická bariéra mezi řídícím (vstupním) a spínacím (výstupním) obvodem relé, což zabrání přímému elektrickému průchodu mezi nimi.
Chrání citlivé řídící obvody před vysokými napětími nebo proudy, které mohou nastat na spínací straně.
Pomáhá redukovat elektromagnetické rušení mezi řídícím a spínacím obvodem, což je zvláště důležité v aplikacích s vysokofrekvenčními nebo rušivými signály.
Zvyšuje bezpečnost tím, že izoluje uživatelské rozhraní od vysokonapěťových nebo vysokoproudých částí obvodu.
Zabraňuje zpětným proudům vniknout do řídícího obvodu.
Low-High (Low-Hi) zapojení u relé modulů se týká způsobu, jakým jsou moduly aktivovány signálem:
Low – aktivace relé když je na řídící pin přivedena logická 0 (obvykle 0V)
High – aktivace relé když je na řidicí pin přivedena logická 1 (například 5V)
nastavuje se pomocí Jumperu na modulu.
Specifikace:
Ovládací napětí: 5VDC
Spínané napětí: 250VAC nebo 30VDC
Počet kanálů: 2
Maximální spínaný proud: 30A
Galvanické oddělení: optočlenem
Provedení: na DIN lištu
Způsob zapojení: Šroubovací svorkovnice
Rozměry: 87 x 73 x 47 mm
Hmotnost: 150g
Další vlastnosti: Kontrolka napájení relé, Kontrolka sepnutí (pro každý kanál zvlášť), Low-High modifikace.
Obsah balení:
1x relé modul
