Popis

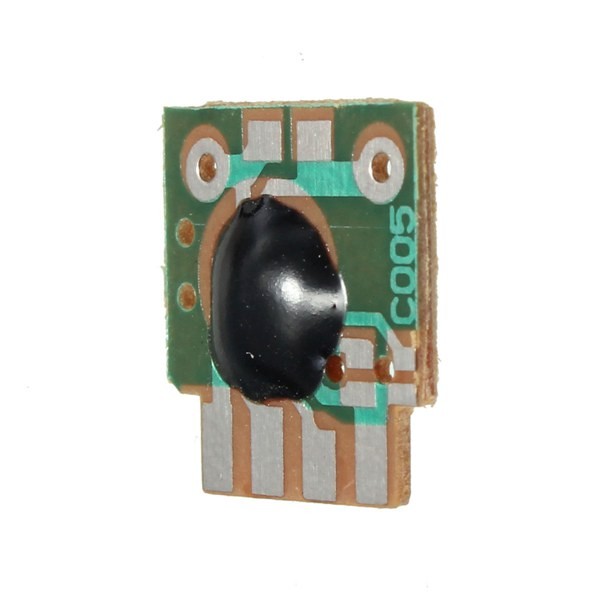

Multifunkční miniaturní časovač zpoždění s nastavitelným časem 2s-1000h pomocí externího rezistoru. Start časování se provádí přivedením nulového potenciálu na plošku TRIGGER.
Na výstup lze zapojit prvek se spotřebou do 30mA (například LED).
V případě relé je potřebné výstup připojit na tranzistor. Pájecí plošky P1 a P2 umožňují prodloužit dobu časování 8x (P1) nebo 64x (P2).
V případě propojení obou plošek je doba znásobena 512x. Doba časování je závislá i na napájecím napětí, proto se nehodí pro přesné časování.
Specifikace:
Napájení: 2-5V DC
Spotřeba: 1цA
Spínaný výstupní proud proti GND: 30mA
Spínavý výstupní proud proti VCC: 5mA
Časový rozsah: 2s-1000h (x8/x64/x512)
Nastavení: externím resistorem (dle tabulky níže)
Rozměry: 12 x 12 mm
Balíček obsahuje jeden multifunkční miniaturní časovací obvod 2s-1000h.
