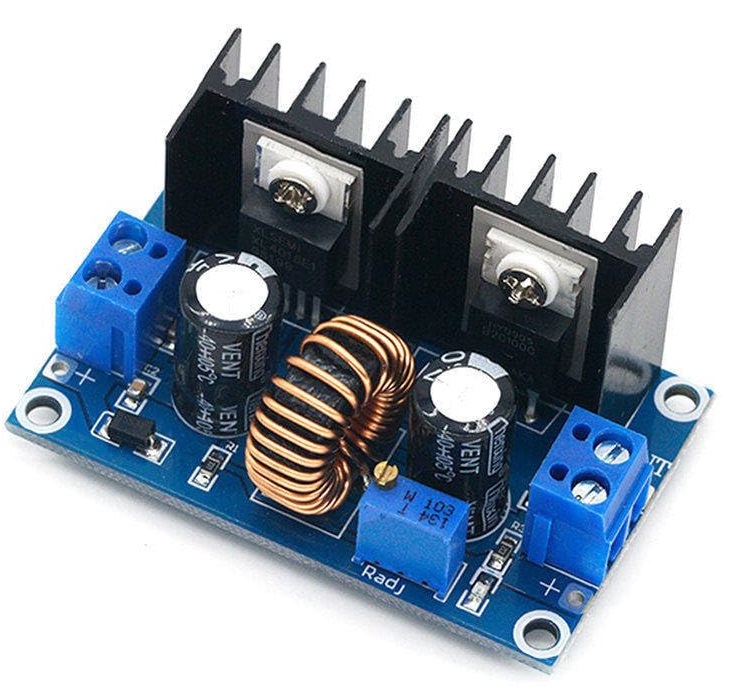

Step-down měnič 4–40 V na 1.5–36 V – XL4016E1, max. 8 A / 200 W

64 Kč

Hosík doporučuje

98/100

Vysoká účinnost
Robustní konstrukce
Snadná montáž
Široké využití

Step-down měnič XL4016E1 je robustní a efektivní zařízení s širokým rozsahem vstupního a výstupního napětí. Je vhodný pro různé aplikace a nabízí vysokou účinnost a stabilitu.

Popis

Step-down měnič (buck konvertor) XL4016E1 představuje vynikající řešení pro všechny, kteří potřebují efektivní a stabilní napájení v širokém rozsahu aplikací. Tento výkonný modul je navržen tak, aby snižoval vstupní napětí v rozmezí 4–40 V DC na uživatelsky nastavitelné výstupní napětí 1.5–36 V DC. Díky svému robustnímu designu a kvalitnímu čipu XL4016E1 je tento měnič ideální pro široké spektrum použití, od hobby projektů až po profesionální instalace.

Technické specifikace

Typ: DC-DC step-down měnič (buck)
Integrovaný obvod: XL4016E1
Vstupní napětí: 4 – 40 V DC
Výstupní napětí: 1.5 – 36 V DC (nastavitelné)
Maximální výstupní proud: 8 A (doporučeno 5 A trvale)
Maximální výkon: 200 W (s aktivním chlazením)
Účinnost: až 96 %
Regulace napětí: víceotáčkový trimr
Chlazení: osazený chladič (možnost doplnění ventilátoru)
Rozměry: cca 60 × 38 × 28 mm
Ochrany: proti přehřátí, přepětí

Vlastnosti a výhody

Step-down měnič XL4016E1 se vyznačuje vysokou účinností, dosahující až 96 %, což znamená minimální ztráty energie a nižší zahřívání. Tento modul je vybaven víceotáčkovým trimrem, který umožňuje precizní nastavení výstupního napětí, což je klíčové pro dosažení optimálního výkonu při různých aplikacích.

Díky robustní konstrukci a schopnosti zvládat až 8 A (krátkodobě) je tento měnič ideální pro napájení výkonných LED modulů, motorů, ventilátorů a čerpadel. Jeho maximální výkon 200 W při aktivním chlazení zajišťuje spolehlivý provoz i v náročných podmínkách. Modul je také vhodný pro trvalé instalace, což z něj činí ideální volbu pro profesionální použití.

Využití

Napájení výkonných LED modulů a pásků
Nabíjení akumulátorů (s externí ochranou)
Napájení motorů, ventilátorů, čerpadel
DIY laboratorní napájecí zdroj
Převod 24 V / 36 V / 48 V na 12 V, 9 V, 5 V atd.
Elektronika v automobilu nebo solárních systémech

Tipy pro použití

Pro optimální výkon a přesnost je doporučeno nastavovat výstupní napětí trimrem bez zátěže, ideálně s použitím multimetru. Při odběru nad 5 A je doporučeno zajistit aktivní chlazení, například pomocí ventilátoru, aby se předešlo přehřátí. Je důležité mít na paměti, že modul není galvanicky oddělený – vstupní a výstupní GND jsou propojené. Při vyšším zatížení se doporučuje použít výstupní kondenzátor pro stabilizaci výstupního napětí.

Obsah balení

Každý zákazník obdrží:

1x Step-down měnič 4–40 V na 1.5–36 V – XL4016E1, max. 8 A / 200 W

Step-down měnič XL4016E1 je spolehlivé a efektivní řešení pro všechny, kteří hledají stabilní a nastavitelné napájení v robustním provedení. Ať už se jedná o hobby projekt, profesionální aplikaci nebo trvalou instalaci, tento modul splní očekávání a poskytne požadovaný výkon v širokém spektru použití.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro step-down měnič XL4016E1?

Vstupní napětí pro step-down měnič XL4016E1 se pohybuje v rozmezí od 4 do 40 V DC. To znamená, že můžete použít různé zdroje napájení, které splňují tento požadavek. Tento široký rozsah vstupního napětí umožňuje flexibilní použití v různých aplikacích, jako jsou napájecí systémy, bastlířské projekty nebo trvalé instalace.

Jaké je maximální výstupní napětí a proud měniče?

Maximální výstupní napětí měniče XL4016E1 je nastavitelné v rozsahu od 1.5 do 36 V DC. Co se týče maximálního výstupního proudu, měnič zvládne až 8 A krátkodobě, avšak pro trvalý provoz se doporučuje maximální proud 5 A. Tento parametr je důležitý pro zajištění stability a bezpečnosti při používání měniče.

Jak se nastavuje výstupní napětí?

Výstupní napětí měniče XL4016E1 se nastavuje pomocí víceotáčkového trimru. Tento trimr umožňuje přesné a stabilní doladění výstupní hodnoty, což je klíčové pro dosažení požadovaného napětí bez zátěže. Doporučuje se provádět nastavení ideálně s použitím multimetru, aby bylo zajištěno správné nastavení napětí.

Jaké jsou možnosti chlazení pro tento měnič?

Měnič XL4016E1 je vybaven osazeným chladičem, který pomáhá udržovat optimální teplotu během provozu. Pro aplikace s odběrem nad 5 A se doporučuje doplnit aktivní chlazení, například ventilátorem, aby se předešlo přehřátí. Správné chlazení je klíčové pro dosažení maximálního výkonu a dlouhé životnosti zařízení.

Jaké ochrany jsou součástí měniče?

Měnič XL4016E1 je vybaven několika ochrannými funkcemi, které zajišťují bezpečný provoz. Patří sem ochrana proti přehřátí a přepětí, což pomáhá chránit zařízení před poškozením v případě abnormálních podmínek. Tyto ochrany jsou důležité pro zajištění spolehlivosti a dlouhé životnosti měniče v různých aplikacích.
