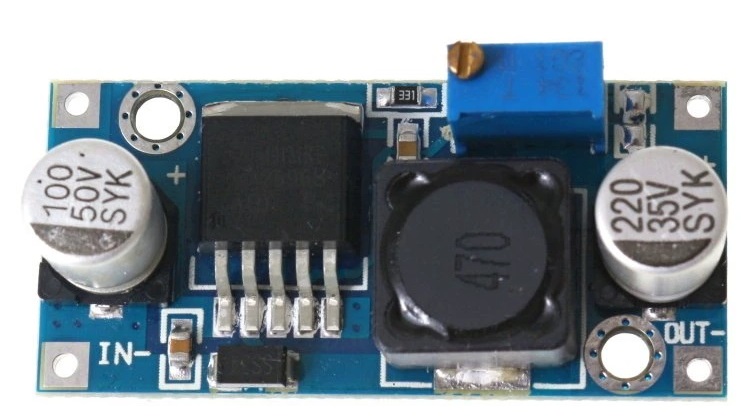

Step-down měnič 5–40 V na 1,5–35 V – LM2596 / LM2596S, max. 3 A

31 Kč

Hosík doporučuje

90/100

Snadná montáž
Spolehlivost
Univerzální použití

Step-down měnič LM2596 nabízí stabilní a efektivní snížení napětí, což ho činí vhodným pro široké spektrum projektů. Je snadno použitelný a má dobré parametry pro domácí i průmyslové aplikace.

Popis

Step-down (buck) DC-DC měnič s integrovaným obvodem LM2596 nebo LM2596S představuje vysoce účinné řešení pro snížení napětí z vyššího vstupního rozsahu na požadované výstupní napětí. Tento modul je ideálním nástrojem pro různé elektronické projekty, ať už se jedná o hobby bastlení nebo profesionální aplikace v průmyslu a dopravě.

Unikátní vlastnosti

Hlavní předností tohoto step-down měniče je jeho schopnost efektivně převádět vstupní napětí v rozmezí 5–40 V DC na nastavitelné výstupní napětí od 1,5 V do 35 V DC. Výstupní napětí lze snadno a přesně upravit pomocí otočného trimru, což poskytuje uživatelům maximální flexibilitu při přizpůsobení napájení pro různé aplikace.

Technické parametry

Typ: DC-DC step-down měnič (buck)
Integrovaný obvod: LM2596 nebo LM2596S
Vstupní napětí: 5 – 40 V DC
Výstupní napětí: 1,5 – 35 V DC (nastavitelné)
Maximální výstupní proud: 3 A (doporučeno do 2 A trvale)
Účinnost: 75–85 % (dle vstupního napětí a zatížení)
Ovládání výstupu: otočný trimr
Rozměry: 43 × 21 × 14 mm
Hmotnost: cca 10 g
Montážní otvory: ano
Displej / LED indikace: ne

Široké využití

Step-down měnič LM2596 je navržen tak, aby pokryl široké spektrum aplikací. Je ideální pro napájení různých elektronických zařízení, jako jsou:

Mikrokontroléry (Arduino, ESP32, STM32)
LED pásky a osvětlení
Motory a reléové moduly
Čidla a převodníky
Routery a další elektronické zařízení
Vlastní napájecí zdroje a stabilizátory
Solární a bateriové napájecí systémy
Školní a výukové projekty

Tipy pro optimální použití

Pro zajištění hladkého provozu a maximální účinnosti měniče se doporučuje dodržovat následující tipy:

Nastavte výstupní napětí pomocí trimru a ověřte hodnotu externím multimetrem pro přesnost.
Pokud je očekávané proudové zatížení nad 1,5 A, doporučuje se přídavné chlazení pro zajištění stabilního výkonu.
Výstupní a vstupní GND jsou propojené, což znamená, že modul není galvanicky oddělený. Tato vlastnost by měla být zohledněna při návrhu citlivějších obvodů.
Pro použití v audio aplikacích je třeba zajistit dodatečnou filtraci, aby se minimalizovaly možné rušivé signály.

Proč zvolit tento step-down měnič?

Step-down měnič s LM2596 je oblíbeným a osvědčeným řešením, které se vyznačuje jednoduchostí, dostupností a spolehlivostí. Díky svým kompaktním rozměrům a schopnosti efektivně snižovat napětí je ideální volbou pro každou dílnu, laboratoř nebo trvalé zařízení. Uživatelé ocení nejen jeho výkon, ale také snadné použití a široké možnosti aplikace v různých elektronických projektech.

Obsah balení

V balení se nachází:

1x Step-down měnič 5–40 V na 1,5–35 V – LM2596 / LM2596S, max. 3 A

Investice do tohoto step-down měniče se vyplatí nejen pro jeho univerzálnost a efektivitu, ale také pro jeho schopnost splnit požadavky jak pro domácí projekty, tak pro profesionální aplikace. S LM2596 / LM2596S je možné dosáhnout stabilního napájení pro různé elektronické zařízení, což z něj činí nezbytný nástroj pro každého elektronického nadšence.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro step-down měnič LM2596?

Vstupní napětí pro step-down měnič LM2596 se pohybuje v rozmezí od 5 V do 40 V DC. To znamená, že můžete připojit různé zdroje napětí, jako jsou 12 V nebo 24 V, a měnič efektivně sníží toto napětí na požadovanou hodnotu v rozsahu 1,5 V až 35 V. Tato flexibilita umožňuje široké využití v různých elektronických projektech.

Jaký je maximální výstupní proud tohoto měniče?

Maximální výstupní proud, který může step-down měnič LM2596 poskytnout, je 3 A. Nicméně pro trvalý provoz bez chladiče se doporučuje zatížení do 2 A, aby se předešlo přehřátí a zajištění dlouhé životnosti modulu. Při vyšších zatíženích je doporučeno použít přídavné chlazení.

Jak se nastavuje výstupní napětí?

Výstupní napětí měniče LM2596 lze přesně nastavit pomocí otočného trimru. Tento trimr umožňuje uživateli snadno měnit výstupní napětí v požadovaném rozsahu 1,5 V až 35 V DC. Pro správné nastavení je doporučeno použít externí multimetr, aby bylo zajištěno, že výstupní napětí odpovídá požadavkům vašeho projektu.

Jaké jsou hlavní aplikace tohoto měniče?

Step-down měnič LM2596 se využívá v mnoha aplikacích, jako je napájení mikrokontrolérů (např. Arduino, ESP32, STM32), LED pásků, motorů a různých senzorů. Je také vhodný pro solární a bateriové napájecí systémy, školní projekty a trvalé instalace v průmyslu. Díky své spolehlivosti a jednoduchosti použití je ideální pro široké spektrum projektů.

Je tento měnič galvanicky oddělený?

Ne, step-down měnič LM2596 není galvanicky oddělený. To znamená, že výstupní a vstupní GND jsou propojené, což může být důležité vzít v úvahu při návrhu citlivějších obvodů. Pro aplikace, kde je vyžadována galvanická izolace, je nutné zvážit další filtrační nebo izolační prvky.
