Step-down měnič XH-M401 – efektivní převod napětí

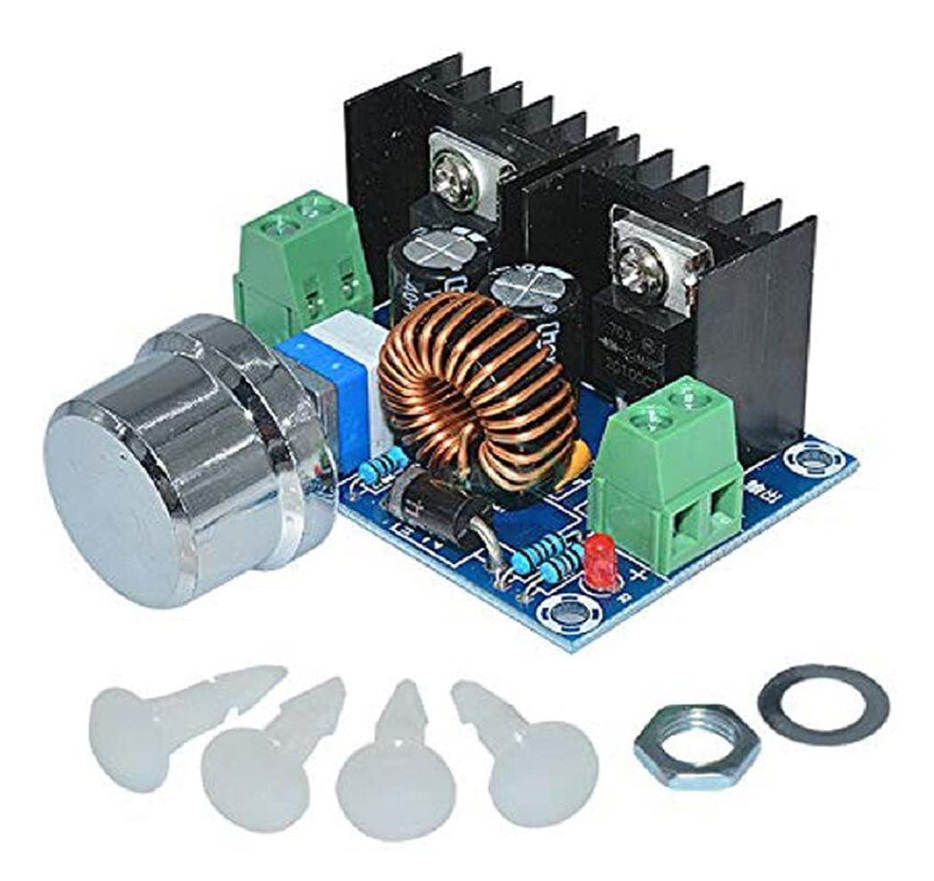

Step-down měnič XH-M401 – 5–40 V na 1.25–36 V

91 Kč

Hosík doporučuje

90/100

Vysoká účinnost
Ochrany
Snadné nastavení
Široké využití

XH-M401 je spolehlivý step-down měnič s dobrým výkonem a účinností. Ochrany proti přehřátí a zkratu zvyšují bezpečnost. Modul je vhodný pro různé aplikace, ale vyžaduje aktivní chlazení při maximálním zatížení.

Popis

Step-down měnič XH-M401 představuje výkonný a spolehlivý nástroj pro převod napětí, který je ideální pro široké spektrum aplikací. Tento modul využívá integrovaný obvod XL4016E1 a nabízí schopnost převádět vstupní napětí v rozmezí 5–40 V DC na uživatelsky nastavitelné výstupní napětí od 1.5 do 36 V DC. S maximálním výstupním proudem až 5 A, při dostatečném chlazení, se jedná o výkonný zařízení pro náročnější projekty.

Technické parametry

Model: XH-M401
Typ: DC-DC step-down (buck) měnič
Integrovaný obvod: XL4016E1
Vstupní napětí: 5 – 40 V DC
Výstupní napětí: 1.5 – 36 V DC
Výstupní proud: až 5 A
Výkon: až 150 W (s dostatečným chlazením)
Účinnost: 73 %
Ochrany: proti přehřátí, zkratu a přetížení
Rozměry: cca 61 × 40 × 28 mm
Chlazení: pasivní chladič osazen na čipu
Přístrojový hmatník: stříbrný, ⌀12mm
Displej: ne

Využití

Step-down měnič XH-M401 je ideální volbou pro různé aplikace, jako jsou:

Napájení LED pásků, ventilátorů a čerpadel
Snížení napětí z baterií nebo napájecích zdrojů (např. 24 V → 12 V)
Napájení vývojových desek jako Arduino, ESP, STM32 a dalších modulů
DIY nabíječky s přídavnou ochranou
Stabilizace napětí ve vozidlech nebo solárních systémech
Napájení převodníků, zesilovačů, kamer a další elektroniky

Jednoduché nastavení a použití

Nastavení výstupního napětí se provádí pomocí klasického potenciometru s hřídelkou o průměru 6 mm, což zaručuje uživatelsky přívětivou regulaci. Uživatelé by měli výstupní napětí nastavovat bez zátěže a pro kontrolu použít multimetr, aby zajistili správné hodnoty. Při vyšších výstupních proudech doporučuje se zajistit aktivní chlazení, například pomocí ventilátoru, pro udržení optimální provozní teploty.

Bezpečnost a ochrana

XH-M401 je vybaven ochrannými funkcemi, které chrání zařízení před přehřátím, zkratem a přetížením, což zajišťuje bezpečný a spolehlivý provoz. Modul není galvanicky oddělený, což znamená, že vstupní a výstupní GND jsou spojeny. Pro citlivější zařízení se doporučuje přidat výstupní kondenzátor, aby se zajistila stabilita napájení.

Obsah balení

Balení obsahuje:

1x Step-down měnič XH-M401 – 5–40 V na 1.25–36 V, XL4016E1, max. 5 A
4x Přístrojová nožička
1x Hmatník potenciometru

Závěr

Step-down měnič XH-M401 je silný, spolehlivý a efektivní měnič napětí, který splňuje požadavky i pro náročnější aplikace. Díky své kompaktní velikosti, vysokému výkonu a širokému rozsahu použití se stává nezbytným nástrojem pro všechny, kteří potřebují stabilní a výkonné napájení. Ať už se jedná o hobby projekty, profesionální aplikace nebo DIY úpravy, XH-M401 poskytuje potřebnou flexibilitu a výkon pro úspěšné splnění všech elektrických požadavků.

FAQ - Časté dotazy:

Jaké je vstupní a výstupní napětí měniče XH-M401?

Měnič XH-M401 umožňuje vstupní napětí v rozmezí 5 až 40 V DC. Výstupní napětí je uživatelsky nastavitelné v rozsahu od 1.5 do 36 V DC. To znamená, že můžete snadno přizpůsobit výstupní napětí podle potřeb vašeho projektu, ať už se jedná o napájení LED pásků, elektromotorů nebo jiných zařízení.

Jaký je maximální výstupní proud a výkon měniče?

Maximální výstupní proud, který může měnič XH-M401 poskytnout, je až 5 A, za předpokladu, že je zajištěno dostatečné chlazení. Celkový výkon měniče může dosáhnout až 150 W. Je důležité mít na paměti, že při vyšších zatíženích je doporučeno použít aktivní chlazení, aby se předešlo přehřátí a zajištění stabilního výkonu.

Jak se nastavuje výstupní napětí měniče?

Nastavení výstupního napětí měniče XH-M401 se provádí pomocí potenciometru s hřídelkou o průměru 6 mm. Tento potenciometr je osazen hmatníkem o průměru 12 mm, což usnadňuje uživatelsky přívětivou regulaci. Je doporučeno nastavovat výstupní napětí bez zátěže a kontrolovat ho multimetrem, aby bylo zajištěno správné nastavení.

Jaké ochrany jsou součástí měniče XH-M401?

Měnič XH-M401 je vybaven několika ochrannými funkcemi, které zajišťují jeho bezpečný provoz. Mezi tyto ochrany patří ochrana proti přehřátí, zkratu a přetížení. Tyto funkce pomáhají chránit jak samotný měnič, tak i připojená zařízení před poškozením v případě abnormálních podmínek.

Jaké jsou doporučené tipy pro použití měniče?

Při používání měniče XH-M401 je doporučeno nastavovat výstupní napětí bez zátěže a kontrolovat ho pomocí multimetru. Pro proudy dosahující 5 A je vhodné zajistit aktivní chlazení, například pomocí ventilátoru. Dále je důležité si uvědomit, že měnič není galvanicky oddělený, což znamená, že vstupní a výstupní GND jsou spojeny. Pro citlivější zařízení se doporučuje přidat výstupní kondenzátor.
