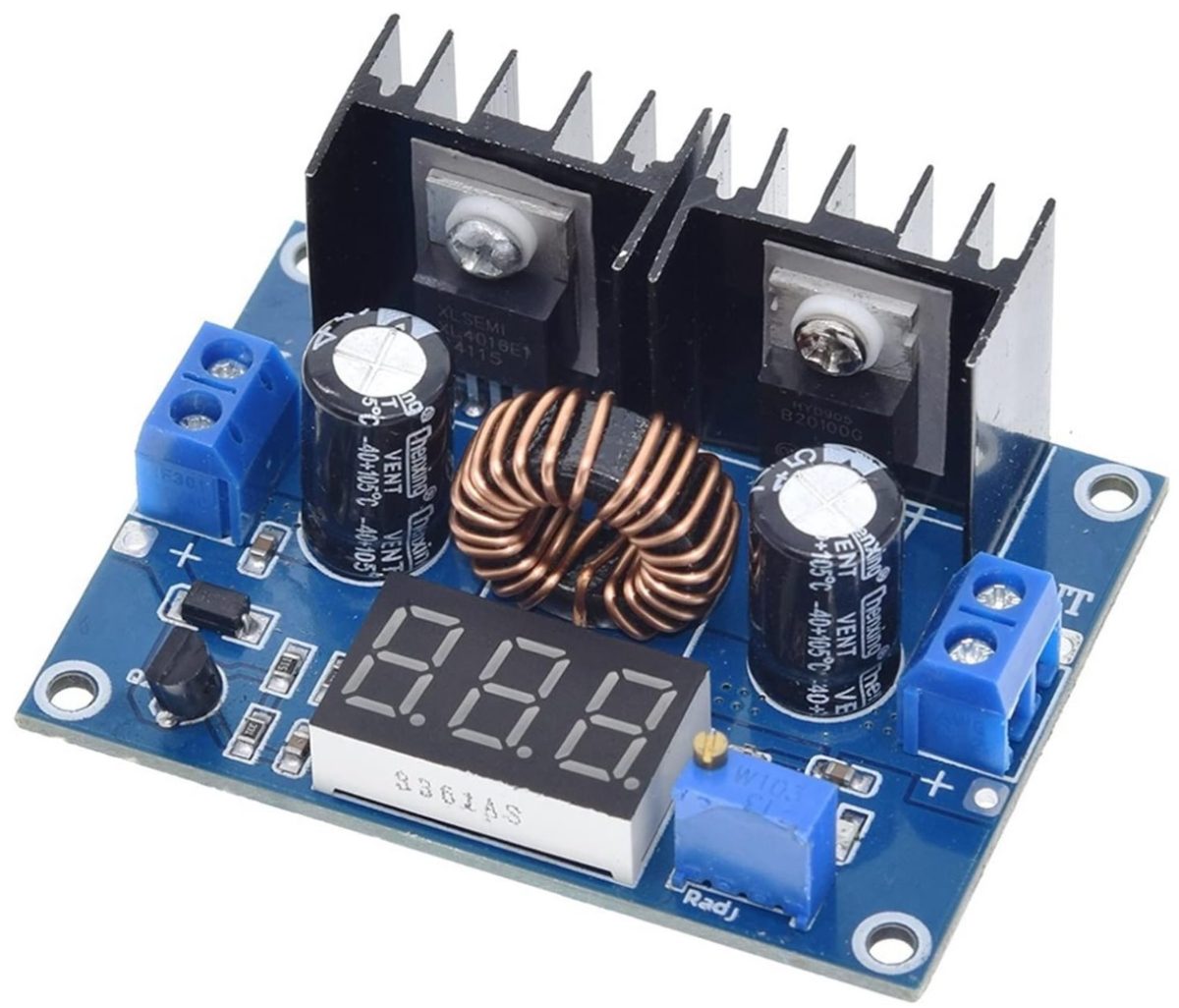

XH-M404 – DC-DC step-down měnič 4–40 V, 7A (s voltmetrem, XL4016E1)

Modul XH-M404 představuje výkonný DC-DC step-down (buck) měnič, který je ideálním řešením pro snižování napětí v rozsahu od 4 do 40 V DC. Díky integrovanému čipu XL4016E1 je tento měnič schopen dodávat výstupní proud až 7 A (krátkodobě), přičemž pro trvalý provoz bez chlazení se doporučuje maximální zátěž 5 A. Tento modul je navržen tak, aby splnil požadavky širokého spektra aplikací, jako jsou napájení elektronických zařízení, LED pásků, motorů, mikrokontrolérů a laboratorních obvodů.

Klíčové vlastnosti

• Široký vstupní rozsah: Vstupní napětí se pohybuje od 4 do 40 V DC, což zaručuje vysokou flexibilitu pro různé aplikace.
• Nastavitelné výstupní napětí: Uživatelé mohou snadno upravit výstupní napětí v rozmezí od 1,25 do 36 V DC pomocí víceotáčkového trimru, což umožňuje přesné ladění podle potřeb.
• LED voltmetr: Modul je vybaven 3místným LED voltmetrem, který v reálném čase zobrazuje aktuální výstupní napětí, což usnadňuje monitorování a nastavení parametrů.
• Vysoká účinnost: Měnič dosahuje účinnosti až 96 %, což zajišťuje minimální ztráty energie a efektivní provoz.
• Kompatibilita s různými zařízeními: XH-M404 je ideální pro napájení širokého spektra zařízení, od LED pásků po mikrokontroléry jako Arduino a ESP.
• Možnost chlazení: Modul nabízí možnost přidání pasivního nebo aktivního chladiče, což zvyšuje jeho výkon a stabilitu při vyšších zátěžích.

Technické specifikace

Modul XH-M404 je konstruován s ohledem na vysokou kvalitu a výkon. Mezi jeho technické parametry patří:

• Model: XH-M404
• Typ: DC-DC step-down (buck) měnič
• Řídicí čip: XL4016E1
• Vstupní napětí: 4 – 40 V DC
• Výstupní napětí: 1.25 – 36 V DC (nastavitelné)
• Výstupní proud: max. 7A (doporučeno max. 5 A trvale)
• Maximální výkon: až 180W
• Účinnost: až 96 %
• Regulace výstupu: víceotáčkový trimr
• Displej: LED voltmetr
• Frekvence spínání: cca 180 kHz
• Rozměry: cca 65 × 39 × 22 mm
• Ochrany: částečné (přepětí, přehřátí – dle návrhu)

Možnosti využití

XH-M404 je výjimečně všestranný měnič napětí, který lze využít v různých aplikacích. Mezi jeho nejčastější využití patří:

• Snížení napětí z 24 V na 12 V nebo 5 V pro specifické aplikace.
• Napájení LED pásků, ventilátorů a motorů, čímž se zajišťuje efektivní provoz těchto zařízení.
• Napájení mikrokontrolérů jako Arduino, ESP, STM32 a dalších, což umožňuje snadnou integraci do projektů.
• Vytváření DIY nabíječek (doporučeno s další ochranou pro bezpečný provoz).
• Využití jako laboratorní zdroj v kompaktní velikosti, ideální pro experimenty a testování.
• Vhodné pro automobilovou nebo solární techniku, což z něj činí univerzální komponent pro různé projekty.

Tipy pro použití

Aby bylo zajištěno optimální fungování modulu, je doporučeno dodržovat následující tipy:

• Před připojením zátěže je nezbytné nejprve nastavit výstupní napětí trimrem bez zatížení.
• Výstupní napětí lze jemně ladit. Víceotáčkový trimr umožňuje přesné nastavení, což je výhodné pro citlivé aplikace.
• Pro vyšší proudy je doporučeno přidat chladič na výkonový čip (XL4016) a/nebo ventilátor pro zajištění stabilního provozu.
• Je důležité mít na paměti, že měnič není galvanicky oddělený – výstupní GND je spojena se vstupní.

Modul XH-M404 je ideálním řešením pro všechny, kteří hledají spolehlivý a efektivní způsob, jak snížit napětí v různých aplikacích. S jeho vysokým výkonem, jednoduchým nastavením a integrovaným voltmetrem je ideální volbou pro dílny, laboratoře i pro trvalé napájecí řešení. Tento měnič napětí se stane nepostradatelným pomocníkem pro každého nadšence do elektroniky.
