Step-down měnič XL4015 - 4-40 V na 1.25-37 V, 5 A / 75 W, s digitálním voltmetrem

99 Kč

Hosík doporučuje

93/100

Vysoká účinnost
Snadná montáž
Univerzální použití

Step-down měnič XL4015 nabízí široký rozsah vstupního napětí a vysokou účinnost. Je vhodný pro různé aplikace a má integrovaný digitální voltmetr pro snadné sledování výstupního napětí.

Popis

Step-down (buck) měnič XL4015 představuje vysoce efektivní a univerzální řešení pro snižování napětí, které je ideální pro široké spektrum aplikací. Tento měnič je navržen tak, aby převáděl vstupní napětí v rozsahu 4–40 V DC na nastavitelné výstupní napětí od 1.25 V do 37 V DC, což poskytuje uživatelům flexibilitu potřebnou pro různé projekty.

Klíčové vlastnosti

Vysoký výkon: Měnič může dodávat výstupní proud až 5 A, což ho činí výkonným zdrojem pro napájení různých elektronických zařízení.
Efektivita: S účinností až 96 % dokáže minimalizovat energetické ztráty a zajistit stabilní výkon i při vyšších odběrech.
Digitální voltmetr: Tříciferný LED displej poskytuje okamžitý přehled o aktuálním výstupním napětí, což je velmi užitečné při nastavování a monitorování provozu.
Nastavitelný výstup: Otočný trimr umožňuje snadné a přesné nastavení požadovaného výstupního napětí.
Chlazení: Integrovaný hliníkový chladič zajišťuje efektivní odvod tepla, zejména při vyšších odběrech, což prodlužuje životnost zařízení.
Bezpečnostní ochrany: Měnič je vybaven ochranou proti přehřátí a přepětí, což zajišťuje bezpečný a spolehlivý provoz.

Technické specifikace

Typ: DC-DC step-down (buck) měnič
Řídicí čip: XL4015
Vstupní napětí: 4 – 40 V DC
Výstupní napětí: 1.25 – 37 V DC (nastavitelné)
Výstupní proud: max. 5 A (doporučeno do 4 A trvale)
Maximální výkon: 75 W (s chlazením)
Účinnost: až 96 %
Zobrazení napětí: LED displej (3místný, výstupní napětí)
Regulace: otočný trimr
Rozměry: cca 67 × 40 × 15 mm
Chlazení: hliníkový chladič (neosazený)
Ochrany: přehřátí, přepětí

Využití

Step-down měnič XL4015 má široké spektrum použití, což jej činí ideálním pro:

Napájení elektroniky, LED modulů, ventilátorů a motorů.
Napájecí zdroj pro platformy jako Arduino, ESP32, STM32 a další moduly.
Nastavitelný laboratorní zdroj v kompaktní formě, ideální pro testování a experimentování.
Bateriové a solární napájecí systémy, které vyžadují stabilní napájení.
Nabíječky s dodatečnou ochranou pro bezpečné nabíjení různých zařízení.
Mobilní a vestavné napájení v různých aplikacích.

Tipy pro použití

Napětí nastavujte pomocí trimru a hodnotu sledujte na LED displeji pro maximální přesnost.
Při používání proudů nad 3 A zajistěte dostatečné chlazení, například pomocí ventilátoru, aby se předešlo přehřátí.
GND vstupu a výstupu jsou propojeny, což znamená, že měnič není galvanicky oddělený.
Pro kalibraci výstupního napětí se doporučuje zkontrolovat hodnoty externím multimetrem pro zajištění přesnosti.

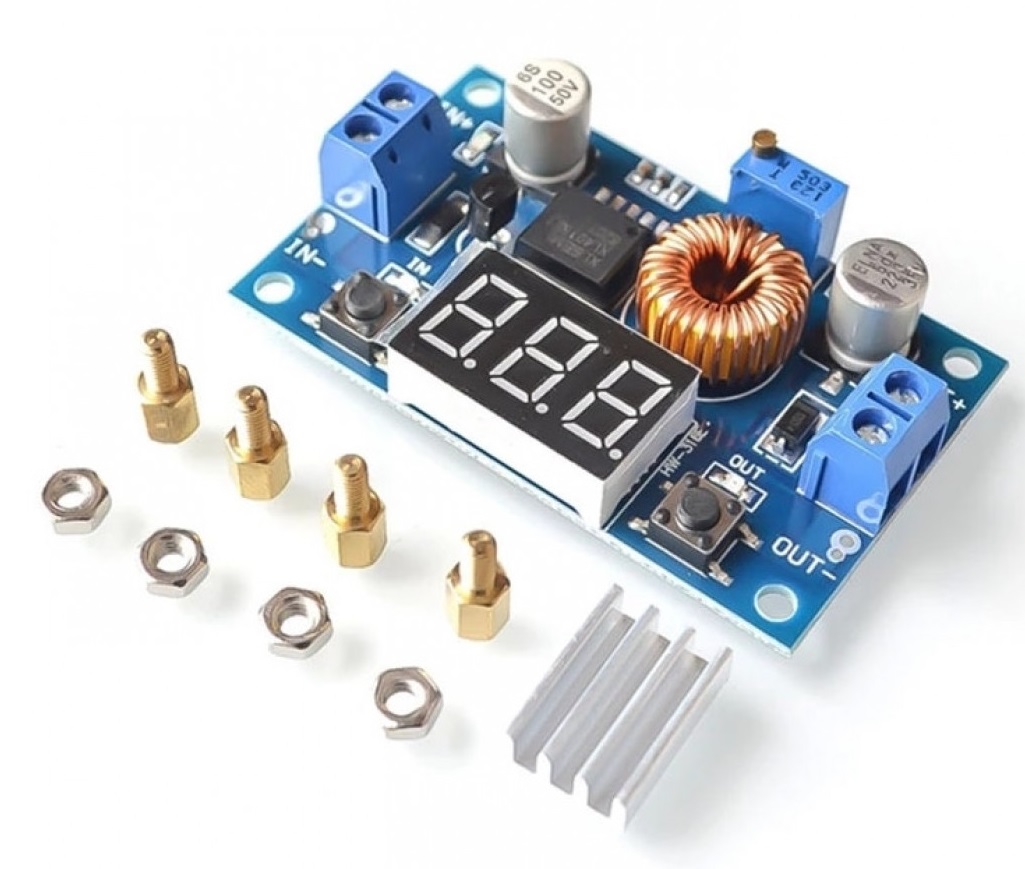

Step-down měnič XL4015 s digitálním voltmetrem je ideální volbou pro každého, kdo potřebuje spolehlivě napájet zařízení z vyššího napětí. Díky svým unikátním vlastnostem a širokému spektru využití se stává neocenitelným pomocníkem v každém projektu. Obsah balení zahrnuje: 1x Step-down měnič XL4015, 4x distanční sloupek M3x5+6mm, 4x matice M3 a 1x nalepovací chladič 16x12x5mm. Tento produkt je skvělou investicí pro profesionály i hobbyisty, kteří hledají kvalitní a efektivní řešení pro napájení svých elektronických zařízení.

FAQ - Časté dotazy:

Jaké je vstupní napětí pro step-down měnič XL4015?

Vstupní napětí pro step-down měnič XL4015 se pohybuje v rozmezí 5 až 40 V DC. To znamená, že můžete připojit zdroj napětí, který spadá do tohoto rozsahu, a měnič efektivně sníží napětí na požadovanou výstupní hodnotu. Tento široký rozsah vstupního napětí zajišťuje, že měnič je univerzální a může být použit v různých aplikacích, kde je potřeba snížit napětí na nižší úroveň.

Jaké je maximální výstupní napětí a proud měniče?

Maximální výstupní napětí měniče XL4015 je 37 V DC, které lze nastavit podle potřeby pomocí otočného trimru. Výstupní proud může dosahovat až 5 A, avšak pro trvalý provoz se doporučuje omezit proud na 4 A, aby se zajistila stabilita a bezpečnost zařízení. Tento výkon umožňuje měniči napájet různé elektronické komponenty a moduly.

Jaké ochrany jsou součástí měniče XL4015?

Měnič XL4015 je vybaven několika ochrannými funkcemi, které zajišťují jeho bezpečný provoz. Mezi hlavní ochrany patří ochrana proti přehřátí a přepětí. Tyto ochrany pomáhají chránit jak samotný měnič, tak i připojená zařízení před poškozením v případě, že dojde k překročení bezpečných provozních podmínek.

Jak lze nastavit výstupní napětí měniče?

Výstupní napětí měniče XL4015 lze snadno nastavit pomocí otočného trimru, který je součástí modulu. Uživatel může otáčet trimrem, aby zvýšil nebo snížil výstupní napětí podle potřeby. Aktuální výstupní napětí je zobrazeno na tříciferném LED displeji, což umožňuje snadné sledování a přesné nastavení požadované hodnoty během provozu.

Jaké jsou rozměry měniče XL4015?

Rozměry step-down měniče XL4015 jsou přibližně 67 × 40 × 15 mm. Tyto kompaktní rozměry umožňují snadnou integraci měniče do různých projektů a aplikací, kde je prostor omezený. Díky malým rozměrům je měnič vhodný pro mobilní a vestavné napájení, což z něj činí praktickou volbu pro široké spektrum použití.
